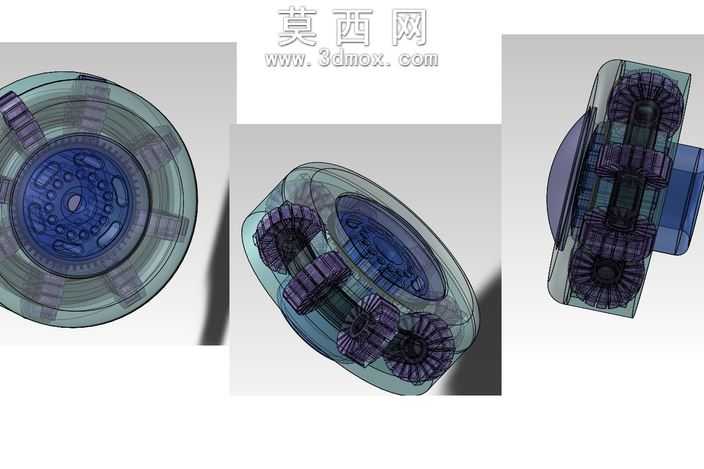

多视角透明结构电弧反应器三维设计

本作品为电弧反应器的三维设计成果，建模阶段采用参数化设计思路，先对反应器的核心腔体、内部电极组件、外围支撑结构进行基准定位，通过草图绘制确定各部件的截面轮廓，再利用拉伸、旋转、阵列等特征命令完成基础实体构建，针对内部多组呈环形排布的功能模块，采用圆周阵列方式保证部件分布的均匀性与对称性，避免手动排布带来的尺寸误差。材质设置上，外壳部分选用半透明工程塑料材质，调整材质的透明度、折射率与漫反射参数，既保留外壳的结构轮廓辨识度，又能清晰展现内部组件的排布逻辑，内部电极与功能模块分别赋予深色金属与绝缘材质，通过材质色彩与质感的差异区分不同功能的部件，提升模型的可读性。渲染阶段采用三点布光方案，主光源从侧上方投射，勾勒出反应器的整体轮廓，辅助光源补充暗部细节，避免内部结构出现死黑区域，背景选用浅灰色纯色背景，减少无关元素对模型主体的干扰，同时开启环境光遮蔽效果，增强部件衔接处的层次感，让整体结构的装配关系更加直观。结构设计上，整体采用圆盘式对称布局，中心为核心反应腔体，环形分布多组配套功能组件，各部件之间预留合理的装配间隙，既满足实际生产中的装配公差要求，也保证结构运行时的互不干涉，外壳采用分体式卡扣设计，方便后期内部组件的维护与更换，整体结构紧凑，在保证功能完整性的前提下尽可能缩小设备体积，适配多种安装场景。设计过程中反复校验各部件的尺寸匹配度，对内部流道、电极安装位等关键结构进行多次参数调整，确保结构符合电弧反应的工作原理，同时兼顾加工工艺的可行性，避免出现无法落地生产的异形结构，模型的每一处细节都经过精细化处理，边角处做合理的圆角过渡，既提升外观的流畅度，也避免实际使用中尖锐边角带来的安全隐患。
