带安装支座的鼠笼式电动机壳体结构设计

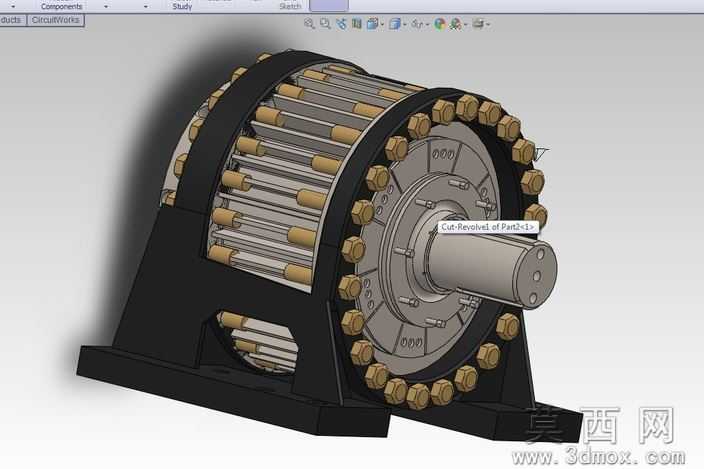

本作品为鼠笼式电动机的完整壳体三维建模成果，建模过程严格遵循电机结构设计的工程规范，在三维软件中先完成整体结构的参数化草图绘制，通过拉伸、旋转、阵列等基础特征命令搭建主体框架，再对安装支座、端盖连接位、轴伸孔等关键部位做精细化的特征处理，保证各部件的装配公差符合机械设计标准。模型的材质分配贴合实际生产工艺，机壳主体采用铸铁材质的哑光金属质感，表面做细微的粗糙纹理处理还原铸造件的真实质感；周圈的紧固螺栓采用黄铜材质的金属光泽，与铸铁机壳形成清晰的材质区分；内部鼠笼导条采用铝合金材质，呈现亮银色的金属质感，输出轴采用调质钢材质，表面做光滑的机加工纹理处理，安装支座与机壳主体为一体结构，做了加强筋的结构优化，保证支撑强度的同时控制整体重量。结构设计上，端盖周圈均匀布置36组螺栓连接位，保证端盖与机壳的连接密封性与结构强度，轴伸端预留了标准的轴承安装位与密封槽，内部鼠笼结构完整还原了导条与端环的连接结构，安装支座底部预留了地脚安装孔，可直接适配标准的电机安装工位。渲染阶段采用软件内置的工程渲染环境，添加柔和的环境光与定向补光，突出各部件的材质差异与结构轮廓，阴影参数调整至贴合实际车间光照效果，整体模型既满足工程装配的精度要求，也具备清晰的结构展示效果，可用于电机结构教学、产品方案演示、装配工艺模拟等场景，所有特征均保留参数化编辑属性，可根据不同功率、不同安装尺寸的需求快速调整参数完成变型设计。
