带弧形承托槽的三角加强支撑铸造构件

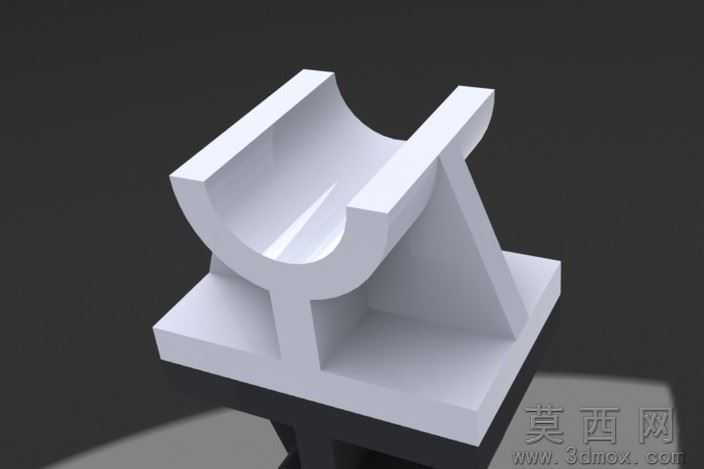

该三维模型采用SolidWorks软件完成全参数化建模，整体为一体化铸造支撑构件设计，建模过程严格遵循铸造工艺的拔模斜度、壁厚均匀性要求，避免出现应力集中的尖锐棱角，所有转角处均设置了适配铸造工艺的圆角过渡，保障后续实际铸造生产时的金属液充型流畅性，减少冷隔、缩孔等铸造缺陷的产生概率。模型主体由底部方形安装基座、中部三角加强筋结构、上部带半圆弧形承托槽的支撑臂三部分组成，底部基座为规整矩形平板结构，表面预留了平整的安装贴合面，可通过螺栓等紧固件完成与配套设备基体的稳固连接；中部采用对称式三角加强筋布局，将上部承托结构与底部基座进行刚性连接，筋板厚度均匀，既能够有效提升整体结构的抗弯折、抗载荷能力，又能控制整体重量，避免材料的不必要浪费；上部的半圆弧形承托槽为核心功能结构，槽体内壁光滑规整，两侧设置有对称的限位挡边，可对圆柱形轴类、管件类工件起到稳定的承托与径向限位作用，适配多种工业场景下的工件支撑定位需求。渲染阶段采用哑光浅灰色工程塑料质感材质模拟铸件毛坯的表面效果，搭配深灰色纯色背景突出模型的结构轮廓，通过三点布光方案清晰展现各部分的结构衔接关系、筋板布局与承托槽的形态特征，光影过渡自然柔和，能够直观呈现构件的立体形态与空间结构。设计过程中充分考量了铸造工艺的可行性与实际使用的结构强度，各部分壁厚控制在合理区间，既保证了构件的承重能力，又符合铸造生产的工艺要求，整体结构简洁实用，无冗余设计，可直接用于铸造工艺方案设计、工装夹具配套设计或机械教学演示场景，也可作为通用支撑构件用于各类非标自动化设备、机床辅助工装的结构搭建中，为相关机械结构的设计提供可靠的参考依据。
