模铸镶件配套工装组件结构设计

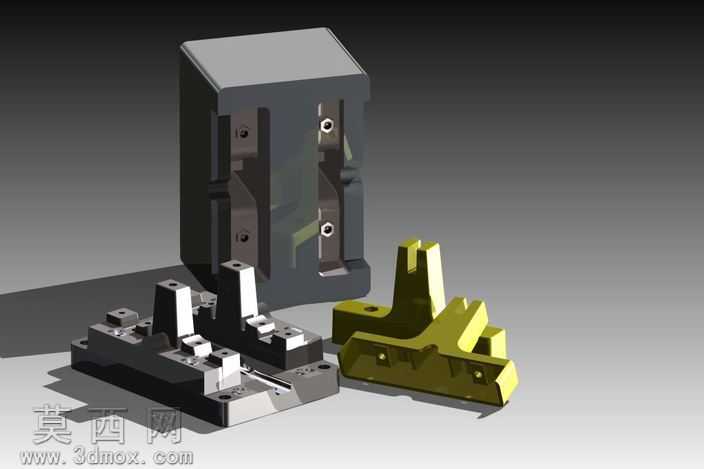

本套模铸镶件及配套组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循模铸生产的工艺公差要求，对所有配合面、定位基准做了精准的参数约束，确保各部件之间的装配间隙符合实际生产装配标准。渲染阶段采用工业级写实渲染方案，针对不同部件的材质特性做了差异化的材质参数调整：模架主体部分采用调质钢材材质，调整金属粗糙度参数模拟经过发黑处理的工装表面质感，还原金属表面细微的磨砂纹理与边缘的倒角反光效果；黄色镶件部分采用硬质合金材质，调整材质的高光反射与金属色泽，区分其与普通模架钢材的材质差异，清晰呈现镶件的耐磨属性；白色定位块部分采用模具标准件的钢材质感，做了轻微的抛光效果处理，凸显定位面的加工精度。结构设计上，整套组件包含模架基体、定位镶块、成型镶件三个核心部分，模架基体上预留了精准的螺丝安装孔位与定位销孔，孔位的同轴度、位置度参数均按照模铸工装的行业标准设置，确保安装后不会出现错位偏移；定位镶块采用阶梯式定位结构，通过不同高度的支撑面实现对模铸工件的多方位限位，避免成型过程中工件出现窜动；成型镶件的工作曲面完全匹配待成型模铸产品的内腔轮廓，曲面部分做了顺滑的曲率过渡处理，没有出现尖锐棱角或者曲面断层，确保模铸过程中熔料可以顺畅填充，不会出现应力集中的问题。设计思路围绕模铸生产的实际需求展开，优先考虑组件的拆装便捷性，所有镶件均采用快拆式的安装结构，无需复杂工具即可完成镶件的更换与维护，适配多品种小批量的模铸生产场景；同时在结构设计中预留了排气槽的安装位置，避免模铸过程中困气导致的产品成型缺陷，各部件的壁厚设计也充分考虑了模铸生产过程中的热胀冷缩余量，确保高温生产环境下组件不会因为热变形出现卡滞或者配合失效的问题。整套模型的结构完全还原实际生产中的模铸工装结构，各部件之间的装配关系清晰明确，没有出现干涉或者装配错位的问题，可直接用于模铸工艺的结构参考、工装设计方案验证以及生产教学演示使用。
