多规格M10外六角全螺纹紧固螺栓

　　在各类机械装配、工装夹具搭建、工业阀门组件集成的现场，六角头螺栓永远是出场率最高的紧固连接件之一，这款M10规格的外六角螺栓，覆盖了不同长度尺寸的同规格系列，能够适配绝大多数中等载荷的紧固场景。从结构设计逻辑来看，外六角的头部造型是经过上百年工业验证的成熟方案，六角形的六个受力面能够完美匹配标准开口扳手、套筒扳手、梅花扳手的咬合角度，在空间受限的装配位置，只需要60度的扳手回转角度就能完成一次拧动操作，相比四角头螺栓对操作空间的要求更低，相比内六角螺栓又能承受更大的拧紧力矩，不容易出现扳拧滑牙的问题。

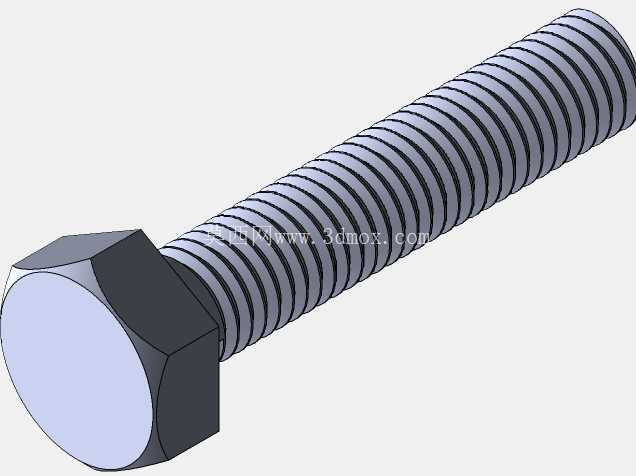

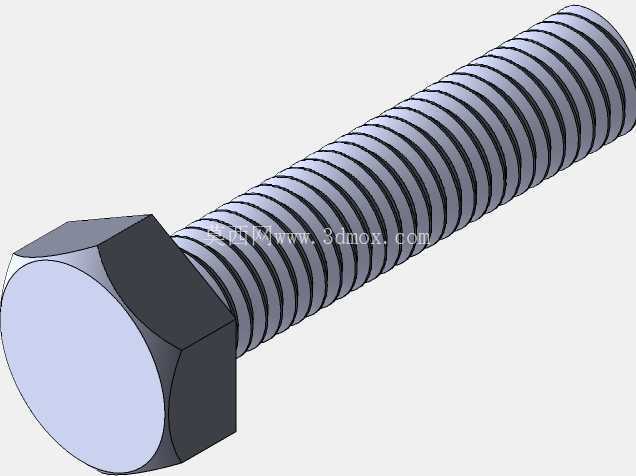

　　螺栓的杆部采用部分螺纹加光杆段的设计，光杆段的直径与螺纹大径保持一致，在穿装通孔的时候能够起到很好的定位导向作用，装配时不需要刻意对齐螺纹就能顺利穿入连接孔，有效提升现场装配的效率。螺纹段采用标准公制粗牙螺纹，牙型角60度，螺距符合GB/T196普通螺纹的公差要求，螺纹表面的粗糙度控制在合理范围，拧入配套螺母或者内螺纹孔的时候阻力均匀，不会出现卡滞、偏斜的问题，拧紧后螺纹副的接触面积足够，能够提供稳定的预紧力，在设备运行产生持续振动的工况下，配合弹簧垫圈或者螺纹胶使用，能够有效避免松脱失效。

　　从安装边界来看，这款M10螺栓对应的穿装通孔推荐直径为11mm，头部对边尺寸符合标准M10外六角的参数要求，装配时需要预留的扳手操作空间最小为18mm的回转半径，不同长度的规格可以适配不同总厚度的被连接件，从薄板叠装到带隔套的阀组组件固定都能找到匹配的长度。在实际工业场景中，这类螺栓常被用于减压阀等流体控制阀门的壳体拼接、仪表安装支架的固定、自动化生产线的型材框架连接、小型设备的机脚固定等场景，中等的规格尺寸既能够提供足够的夹紧力，又不会因为螺栓规格过大造成安装空间的浪费。设计这类标准件三维模型的时候，需要重点还原螺纹的收尾结构、头部与杆部的过渡圆角，这些细节虽然不影响整体外观，但在做虚拟装配干涉检查的时候，过渡圆角的缺失很容易造成误判干涉，螺纹收尾的结构也会影响螺栓实际可拧入深度的仿真计算。很多新手建模的时候容易忽略六角头部的倒角，实际上生产中冷镦成型的螺栓头部都会有30度左右的端面倒角，既能够去除头部的锐边避免划手，也能在装配的时候引导扳手顺利套入头部，不会因为边角的毛刺影响扳手的贴合。

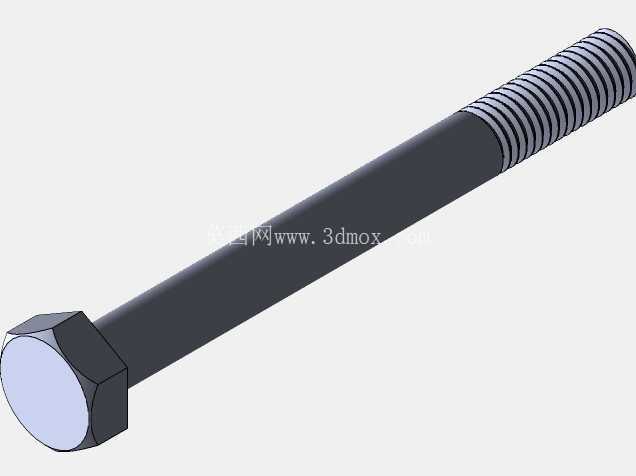

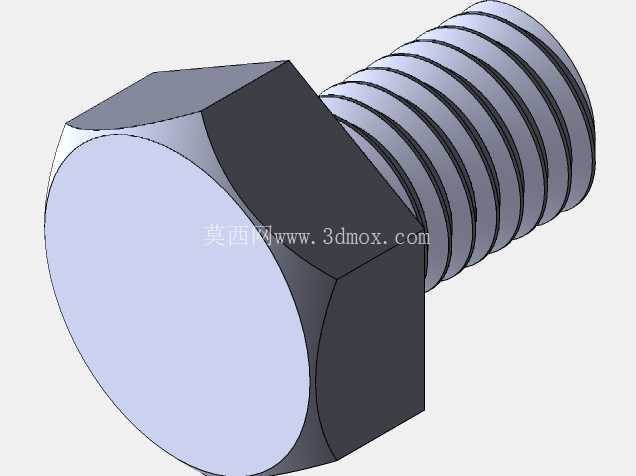

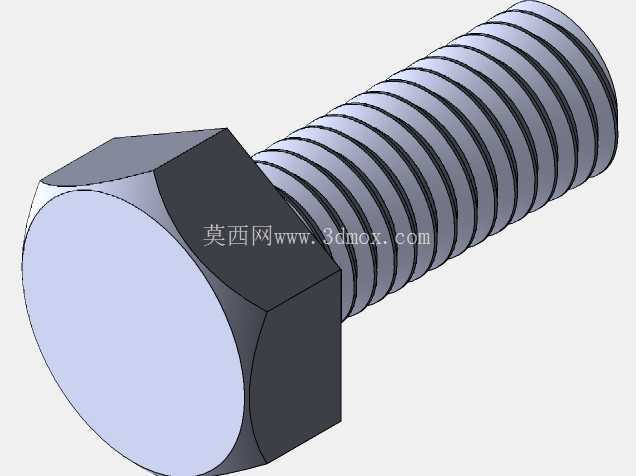

　　杆部与头部衔接的位置有一个很小的退刀槽或者圆角过渡，这个结构是为了避免冷镦的时候出现应力集中，防止螺栓在承受冲击载荷的时候从头部与杆部的连接位置断裂，建模的时候还原这个细节，才能让后续的有限元受力分析结果更贴近实际工况。不同长度的同系列螺栓，螺纹段的长度也会按照标准做对应调整，短规格的螺栓会做全螺纹设计，长规格的螺栓则保留足够长度的光杆段，光杆段的存在能够让螺栓在受剪的时候拥有更好的抗剪切性能，因为螺纹段的牙底是应力集中点，受剪的时候更容易从牙底位置断裂，光杆段的整圆截面抗剪能力比螺纹段高出30%左右，在有横向载荷的连接位置，优先选择带光杆段的螺栓能够大幅提升连接结构的可靠性。在做阀门组件装配的时候，这类螺栓的预紧力需要控制在合理范围，M10的8.8级螺栓推荐拧紧力矩在40N·m左右，过大的力矩容易造成螺纹滑牙或者被连接件的压溃，过小的力矩则会导致密封面压合不紧出现介质泄漏，三维模型中准确还原螺栓的各部分尺寸，能够帮助设计人员在选型阶段就核对螺栓长度是否合适，避免出现螺栓过长顶到内部零件、或者过短啮合牙数不足的问题。
