带螺栓锁定销的简易金属钣金铰链结构

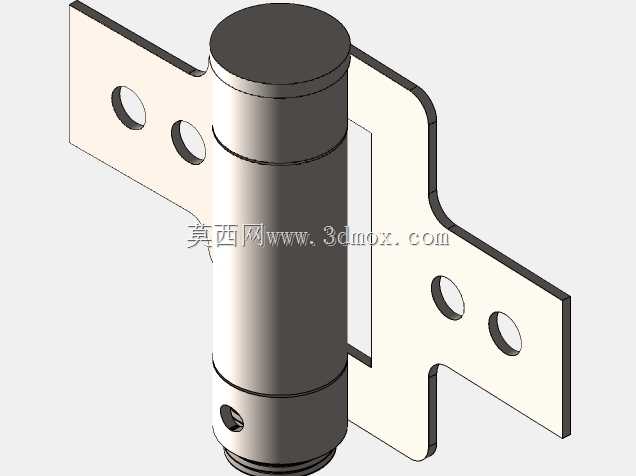

　　这类带锁定销与紧固螺栓的钣金铰链，多应用在需要频繁开合、且对开合角度有临时锁定需求的小型设备舱门、检修盖板、轻量化钣金机柜侧门场景中，区别于普通冲压无锁铰链，它不需要额外加装搭扣或者锁具，就能实现开合到指定角度后的位置固定，在户外小型电控箱、便携式检测设备外壳、生产线旁的小型工具储物舱上都能见到同类结构的应用。从结构功能上看，中间的圆柱主体是铰接回转的核心载体，两侧的钣金折边分别通过安装孔固定在门框与门体上，圆柱主体下端的径向螺纹孔用来安装锁定销，当铰链转动到预设角度时，拧紧锁定销就能让销体顶紧内部的铰接转轴，依靠摩擦力阻止转轴继续回转，实现门体的角度固定，不需要额外在门体与门框之间加装支撑撑杆，能大幅简化小型舱门的结构设计，减少零部件数量。

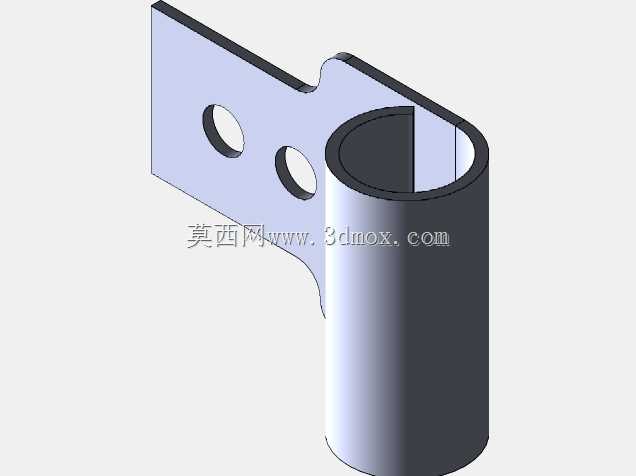

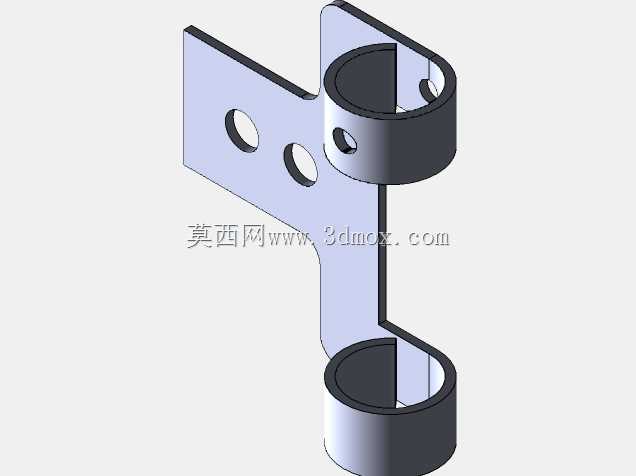

　　设计这类铰链的时候，首先要确认两侧安装耳的孔位间距，要匹配常用的钣金设备安装孔距标准，两侧耳片上的两个安装孔分别做了等距排布，安装时不需要额外做定位工装，直接对齐预冲孔就能穿入螺栓完成固定，耳片的折弯边做了圆角过渡，避免钣金锐边割伤安装人员，同时折弯内R角匹配常用钣金折弯工艺的最小R值，不需要特殊折弯模具就能批量加工。中间的铰接转轴与两侧钣金套筒的配合间隙控制在0.05mm到0.1mm之间，既保证转动时没有明显的旷量，也不会因为间隙过小出现转动卡滞，尤其是在户外温差较大的使用场景下，这个间隙量能抵消金属热胀冷缩带来的尺寸变化，避免低温下转轴抱死、高温下转轴晃动量过大的问题。

　　安装边界上，这类铰链的整体回转半径要小于门体侧边到安装面的距离，避免门体开合时铰链突出部分刮蹭门框周边的管线或者结构件，两侧安装耳的厚度根据承载需求匹配，常规1.5mm厚度的冷轧钢板钣金耳片，单组铰链就能承载5kg以内的门体重量，如果是更重的门体，只需要等比例增加钣金厚度、加大铰接转轴的直径即可，不需要改动整体的结构形式。锁定销的位置设置在转轴下端，操作时不需要探手到门体缝隙里，在门体外侧就能伸手拧动锁定销完成角度锁定，符合日常检修操作的人机工程要求，锁定销的端头做了滚花处理，不需要借助扳手就能徒手拧紧，日常临时调整门体开合角度的时候操作效率更高。

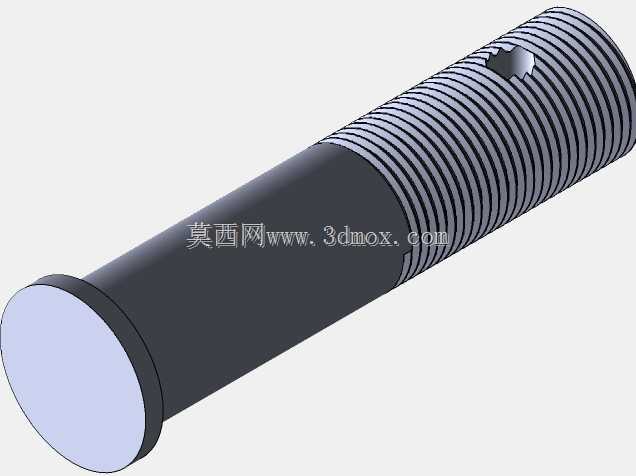

　　从加工工艺性上看，除了中间的圆柱转轴与锁定销需要车削加工外，两侧的安装耳完全可以通过常规钣金冲压、折弯工序完成，不需要复杂的成型模具，加工成本远低于铸造成型的同规格铰链，而且钣金件的表面处理可以根据使用场景选择喷塑、镀锌、钝化等不同工艺，适配室内干燥环境、户外潮湿腐蚀环境等不同的使用需求。在做设备结构选型的时候，要注意核对铰链的最大开合角度，这类结构的铰链因为两侧耳片的折弯限位，最大开合角度通常在160度左右，完全能满足常规检修门的开合需求，如果需要更大的开合角度，只需要调整耳片的折弯角度、切除耳片上的干涉部分即可，结构修改的灵活度很高。另外，铰接转轴与两侧套筒的装配采用压入式配合，其中一侧套筒与转轴做过盈压装，另一侧为间隙配合，装配后转轴不会从套筒中脱出，不需要额外加装轴端挡圈，进一步减少了零部件数量，降低装配环节的工作量，适合批量装配的生产线使用。
