枢轴式双作用液压缸结构设计方案

　　在工程机械、农业装备、专用作业车辆的液压执行回路里，枢轴安装形式的双作用液压缸是应用占比极高的直线执行元件，区别于法兰安装、脚座安装的油缸结构，这类带两端铰接耳的油缸能够适配安装基座存在小幅角度摆动的工况，不会因为机架受力形变产生额外的径向憋卡力，能大幅降低活塞杆密封件的偏磨损耗。从实际应用场景来看，这类油缸常被用在装载机铲斗翻转回路、挖掘机斗杆驱动、农机具悬挂提升、环卫车辆厢体举升、高空作业平台臂架变幅等位置，工作过程中需要承受持续的交变载荷，同时还要耐受户外作业的粉尘、泥水、温差变化带来的密封挑战。

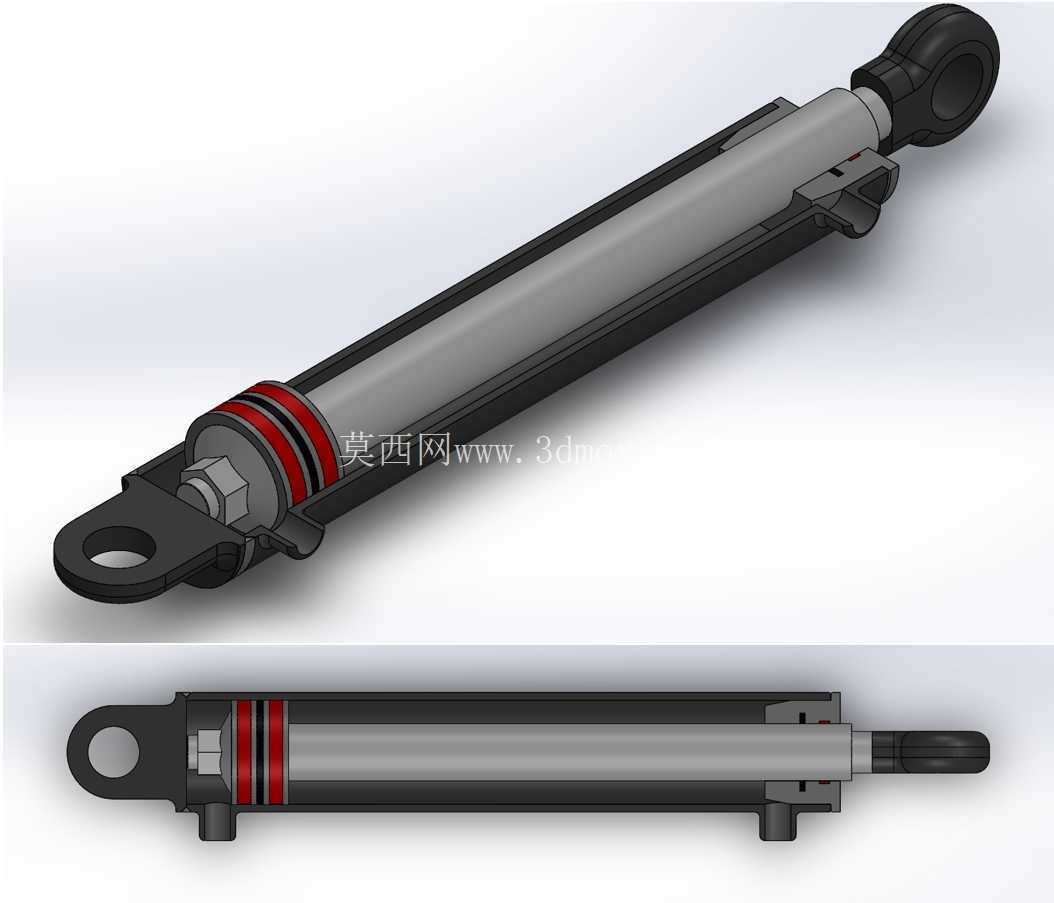

　　从功能特性上看，双作用结构意味着活塞两侧都可以输入压力油，能够实现伸出、缩回两个方向的主动力输出，区别于单作用油缸依靠弹簧或者负载自重回程的结构，这类油缸在缩回过程中也能提供稳定的可控推力，适合需要双向施力、动作节奏可控的作业场景。缸筒部分采用高精度冷拔无缝钢管加工，内孔粗糙度控制在Ra0.4以内，配合活塞上的格莱圈、导向环结构，既能保证高压油腔的密封性能，又能给活塞提供足够的径向支撑，避免活塞在往复运动中出现偏磨。活塞杆表面采用镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HV800以上，能够抵御砂石刮擦、锈蚀的影响，配合端盖处的防尘圈、斯特封组合结构，能有效阻挡外界杂质进入缸筒内部，延长液压油清洁度保持周期，减少阀组卡滞的概率。

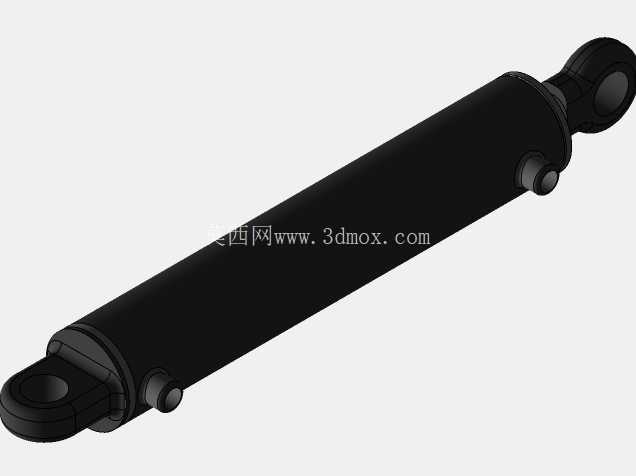

　　设计过程中，首先要确认的是安装距的边界约束，也就是油缸完全缩回时两端铰接孔的中心距，这个尺寸直接决定了油缸安装后不会和周边结构件产生运动干涉，同时要匹配主机的行程需求，保证活塞伸出到极限位置时，不会和端盖发生刚性碰撞，内部预留的缓冲间隙能够在行程末端实现节流减速，避免冲击载荷传递到主机结构上。两端的铰接耳孔采用镶套设计，铜基自润滑衬套压装在耳孔内，能够降低铰接销轴转动时的磨损，日常维护只需要定期通过注油嘴补充润滑脂即可，不需要频繁拆解更换部件。缸筒上的进出油口采用标准公制细牙螺纹连接，油口位置设置在靠近两端端盖的位置，避免活塞运动过程中遮挡油道，同时油口内部的流道做了倒角过渡，减少压力油进出时的沿程阻力损失，降低系统发热。

　　从安装边界来看，这类枢轴油缸的安装销轴需要和耳孔保持H8/f7的间隙配合，销轴两端要设置可靠的轴向限位，避免作业过程中销轴窜出导致油缸脱落。油缸工作时的允许摆动角度通常控制在±5°以内，设计安装支架时要预留足够的摆动空间，避免油缸在全行程运动中与支架、周边管线发生剐蹭。活塞上的密封件采用组合密封形式，导向环选用填充聚四氟乙烯材质，具备低摩擦、耐高压的特性，能够在25MPa的额定工作压力下保持稳定的密封性能，不会因为长期往复运动出现密封件挤出、磨损过快的问题。端盖和缸筒的连接采用螺纹加防松螺钉的结构，相比卡簧连接的结构能够承受更高的工作压力，在冲击载荷下也不会出现端盖脱出的风险。

　　在实际选型匹配时，需要根据负载力计算所需的缸筒内径、活塞杆直径，保证油缸的输出推力、拉力能够覆盖作业过程中的最大负载，同时要预留1.2-1.5倍的安全系数，避免过载导致的活塞杆弯曲、缸筒胀裂问题。油缸的外部设置了可拆卸的管线固定卡扣，能够把进出油软管固定在缸筒外壁，避免作业过程中管线随油缸摆动出现拉扯、磨损破裂的情况。整体结构没有冗余的复杂零件，拆解维护十分便捷，现场作业时不需要专用工装就可以完成密封件的更换，能够大幅降低设备的停机维护时间，适配各类野外作业、长时间连续作业的设备使用需求。
