集成式小型液压动力单元结构设计

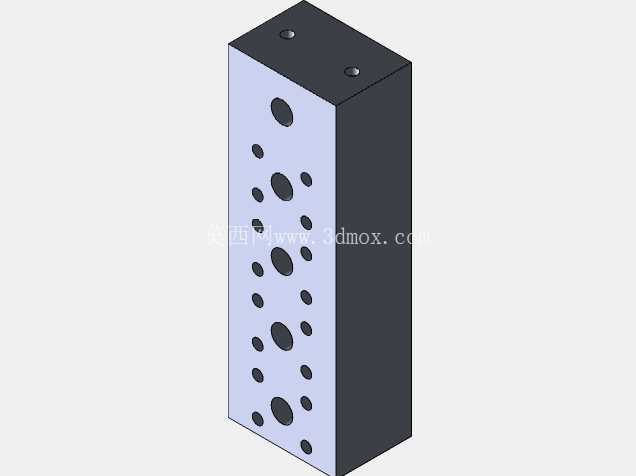

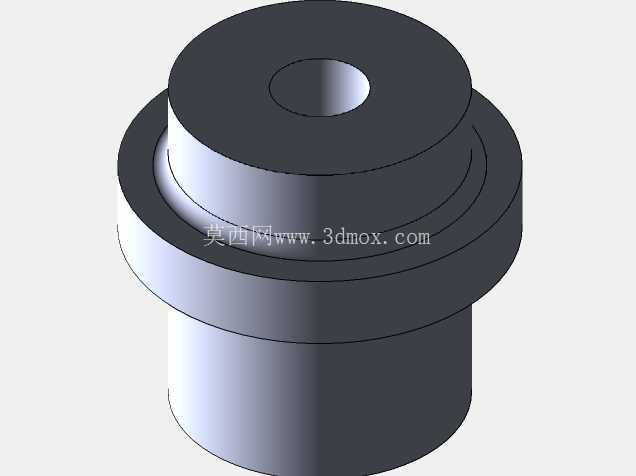

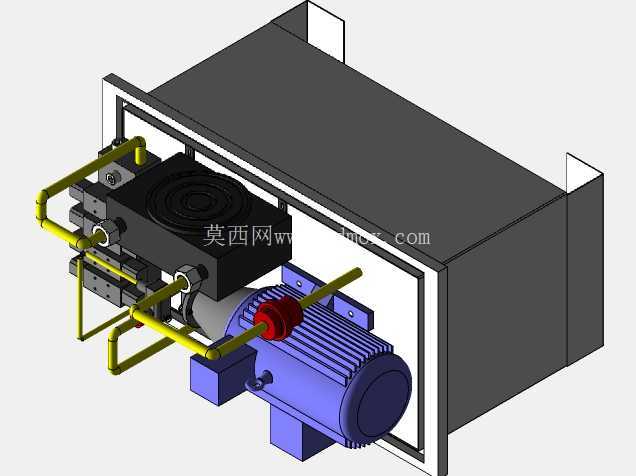

　　这套集成式液压动力单元的三维结构，是面向中小型液压执行机构配套开发的紧凑型动力源，在机床工装夹紧、小型自动化设备顶升、物流设备举升、小型工程机械辅助动作等场景中应用广泛，能够为单路或多路液压执行元件提供稳定的压力油输出，满足不同工况下的压力、流量匹配需求。从结构布局来看，整套单元采用了集成块式的油路设计，摒弃了传统分散式管路连接的冗余结构，将溢流阀、单向阀、节流阀等控制元件直接集成在油路块内部，大幅减少了外接管路的接头数量，从根源上降低了管路泄漏的概率，同时也压缩了整套设备的安装占用空间，适配设备内部狭小的安装舱位布局。

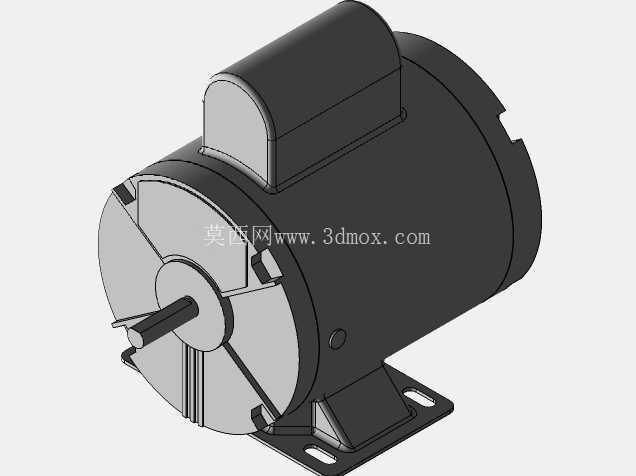

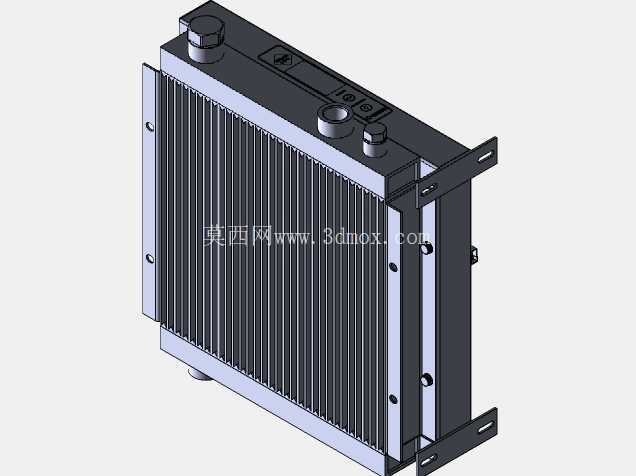

　　动力输入端采用卧式安装的电动机与泵体直连结构，取消了额外的联轴器传动环节，泵轴与电机输出轴通过同轴度定位结构直接配合，既减少了传动过程中的功率损耗，也降低了运行时的振动与噪音，电机外壳的散热筋结构沿轴向排布，能够在设备连续运行时通过空气对流带走绕组产生的热量，避免长时间高负载运行出现过热问题。油路块上方布置的风冷散热组件，直接贴合在回油通路上，回油过程中携带的系统热量能够通过散热翅片与空气进行热交换，不需要额外配置独立的冷却循环回路，对于间歇性工作制的应用场景来说，这种散热结构完全可以满足油温控制要求，省去了水冷系统所需的管路连接与水源配套，简化了现场安装的配套要求。

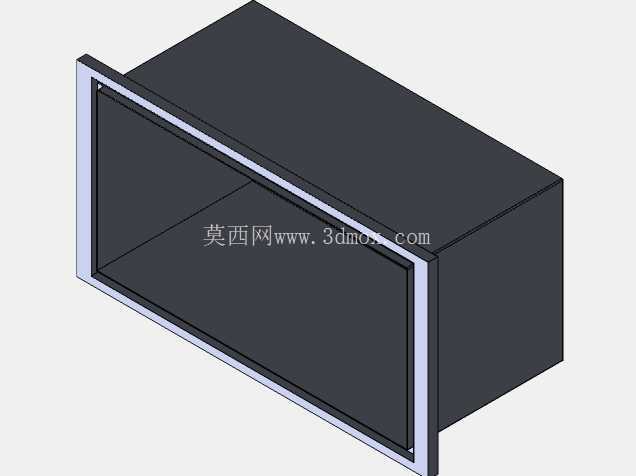

　　外部的钣金防护罩采用框架式拼接结构，各个面板通过螺栓与底部安装框架连接，既可以隔绝外界粉尘、切削液等杂物对内部液压元件、电气接线的侵蚀，也可以在设备维护时快速拆卸对应面板，对滤芯、阀件、接线端子等易维护部件进行操作，防护罩侧面预留的通风开口与散热组件的风道方向对齐，能够引导冷却空气顺畅流过散热翅片，提升散热效率。安装边界方面，整套单元的底部安装框架预留了标准化的安装孔位，孔位间距匹配常见的设备安装底座尺寸，不需要额外制作过渡转接板就可以直接固定在设备机架上，各个外接油口的位置统一布置在油路块的同一侧，并且预留了足够的管接头操作空间，现场布管时不需要调整设备主体位置就可以完成管路连接，电气接线盒的位置也靠近防护罩的走线开口，方便外部动力线、控制线的引入与固定。

　　设计过程中充分考虑了不同工况的适配性，油路块内部的流道经过了圆滑过渡处理，减少了液压油在流道内的压力损失，同时在关键压力节点预留了测压接口，不需要拆解管路就可以接入压力表对系统压力进行检测与调整，油箱的液位观察窗设置在防护罩的可视位置，日常巡检时可以直接观察油位高度与油液状态，及时补充液压油或者进行油液更换。整套结构的重心经过了优化布置，电机与泵体的重量集中在安装框架的中心区域，吊装或者移动过程中不会出现偏载倾斜的问题，各个元件的安装位置都预留了足够的操作空间，比如滤芯的更换位置不需要拆卸周边其他元件就可以直接操作，阀件的调节旋钮也都朝向便于操作的方向，调试时不需要探入设备内部就可以完成压力、流量的参数调整。对于液压系统设计人员来说，这套结构的布局思路可以直接借鉴到紧凑型液压站的开发中，尤其是在安装空间受限的配套场景下，集成式油路块与直连泵组的组合方式，能够在保证功能完整性的前提下最大程度压缩设备体积，同时兼顾维护便利性与运行可靠性，避免因为过度追求紧凑性而导致后期维护困难、散热不足等常见问题。
