带安装底座的自动停止框机械结构

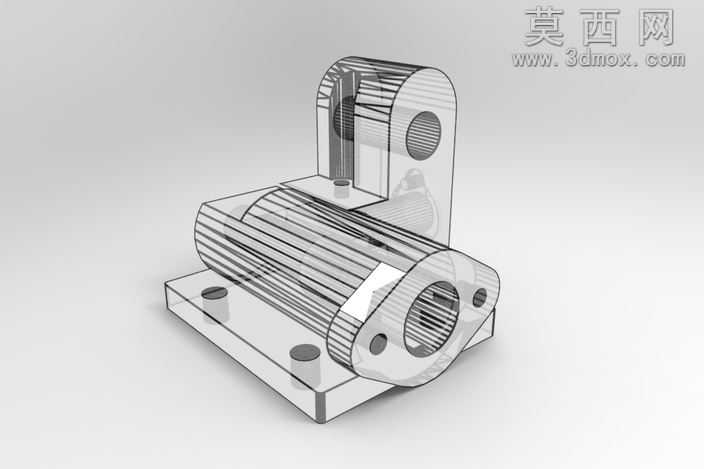

该自动停止框的三维建模过程以机械结构功能性为核心导向，首先通过基准面定位完成底部安装底座的轮廓绘制，底座上预留的三个沉头安装孔严格按照通用装配标准设定孔位间距与沉头深度，确保后续实际装配时可直接通过标准螺栓完成与配套设备基座的固定连接。建模过程中针对立板与筒体的连接部位做了强化结构处理，立板与底座采用一体化拉伸成型的建模逻辑，避免拼接结构带来的应力集中隐患，立板上的圆形通孔与筒体内腔保持同轴度公差要求，保证内部停止触发组件可顺畅完成直线往复动作。筒体部分采用回转类特征建模方式，外表面的防滑纹理通过阵列特征实现均匀排布，筒体端部的两个定位小孔与中心腔体保持精准的位置度关系，用于安装触发感应元件。渲染阶段采用半透明线框叠加实体的展示方式，既可以清晰呈现内部腔体的走向与各孔位的连通关系，也能直观展示外部轮廓的装配尺寸，材质选择上以工程塑料与金属材质做区分，底座与立板赋予哑光金属材质体现结构强度，筒体部分赋予半透明工程塑料材质突出内部结构布局。设计思路围绕自动停止的触发逻辑展开，整体结构无需额外复杂传动组件，依靠配套杆件在筒体内的位移触发行程开关实现停止功能，安装底座的标准化设计可适配多数自动化生产线的工位安装需求，立板的高度与筒体的长度参数经过反复校核，确保触发行程处于合理区间，避免出现过冲或者触发不到位的情况，各边角位置均做了圆角过渡处理，既降低加工时的应力集中风险，也避免装配调试过程中尖锐边角带来的操作安全隐患。
