斯特林发动机聚甲醛树脂活塞结构设计

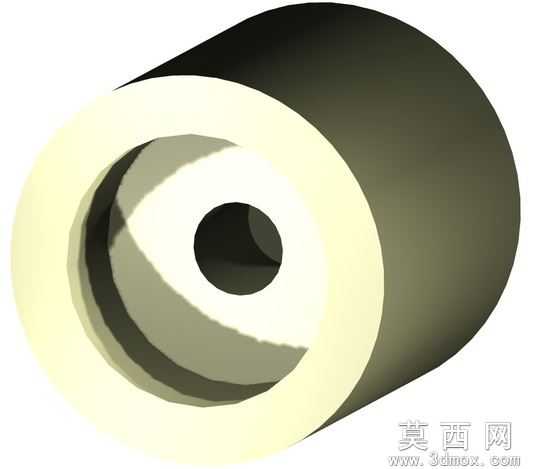

本作品为斯特林发动机配套的活塞部件三维建模成果，整体采用参数化建模思路完成全结构绘制，建模过程中严格遵循斯特林发动机的工作工况参数，对活塞的内外径尺寸、同轴度公差、壁厚分布做了精准约束，保证部件装配后可适配对应缸体的运动间隙要求。模型主体为空心套筒式结构，建模时先绘制端面的同心圆轮廓，通过拉伸指令生成基础筒体，再针对端面的异形让位结构做切除特征处理，该结构可避让发动机内部的传动构件，避免活塞往复运动时发生干涉。材质设定上选用聚甲醛树脂，渲染阶段针对该材质的特性调整了表面参数，还原了聚甲醛树脂自带的半哑光乳白质感，筒体外侧的深色区域为配套的密封配合段，建模时单独拆分该区域做材质区分，渲染后可清晰展示活塞不同功能段的结构差异。结构设计层面，活塞的中心通孔做了阶梯式变径处理，不同孔径段分别对应活塞杆穿装、密封件嵌装、气流导流的功能需求，内壁的过渡位置全部做了圆角处理，既可以降低往复运动时的应力集中，也能减少气流流通的阻力。建模全程对各特征的参数做了关联约束，后续调整活塞的整体尺寸、壁厚参数时，可通过修改全局参数快速完成模型迭代，无需重新绘制基础特征。渲染阶段采用柔和的侧向打光方案，既突出了活塞端面的层次结构，也清晰展现了内外壁的曲面过渡效果，模型的所有结构特征均符合实际加工的工艺要求，不存在无法脱模或者无法机加工的倒扣、锐角结构，可直接用于后续的3D打印试制或者注塑模具开发参考，也可作为斯特林发动机原理教学的可视化演示模型使用。
