辐条式轨道轮对结构三维设计

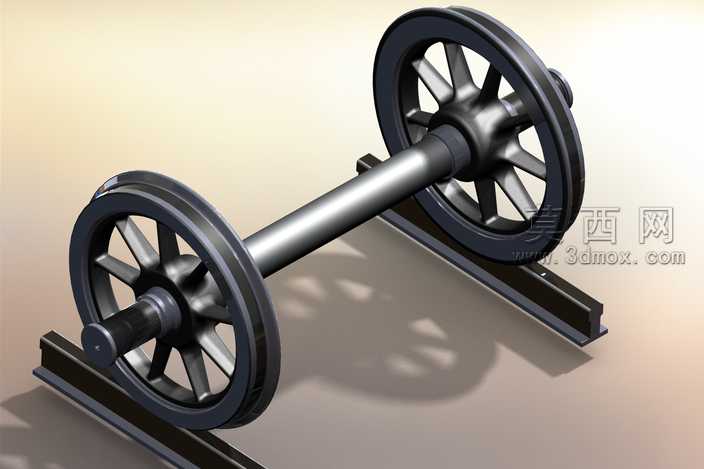

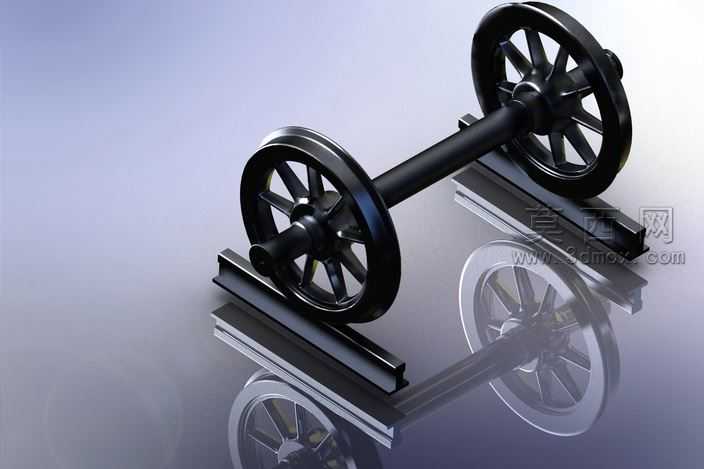

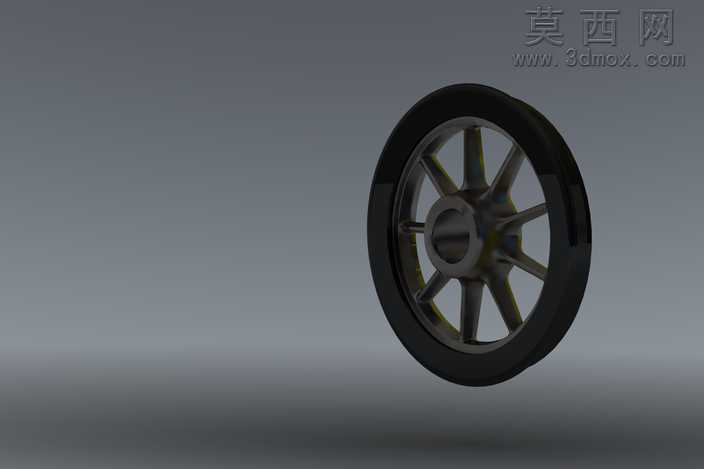

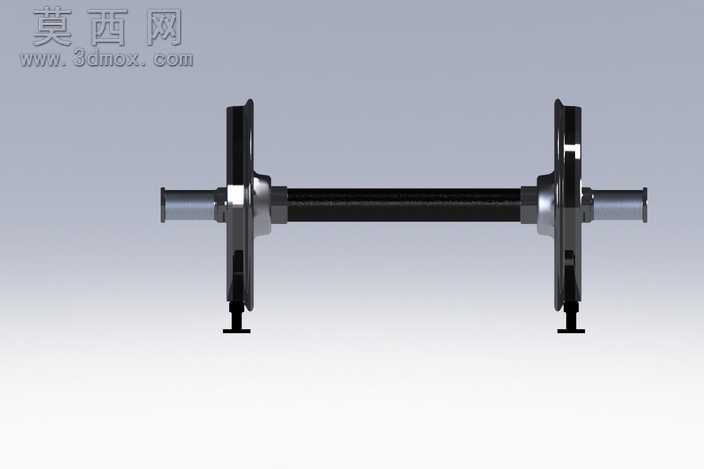

本模型为辐条式轨道轮对的三维参数化设计成果，建模阶段以轮对的实际工程尺寸为基准，在三维软件中先完成车轴的主体结构绘制，通过回转特征生成轴身的等径圆柱段，再依次切削出两端用于压装车轮的轴颈、轴肩定位结构，保证轴段的同轴度公差符合轨道部件的装配要求。车轮部分采用多辐条镂空结构，先绘制单根辐条的截面轮廓，通过圆周阵列生成整圈辐条，再分别构建轮辋与轮毂的实体结构，将三者合并为整体车轮零件，同时在轮毂内孔处设计与车轴过盈配合的定位面，还原真实轮对的压装装配关系。装配阶段将两个车轮对称压装在车轴两端，添加同轴度、轴向定位的装配约束，保证两轮的内侧距符合轨道运行的标准尺寸要求。材质渲染环节，为轮对整体赋予哑光黑色金属材质，调整金属粗糙度参数模拟铸钢件的表面质感，同时在场景中添加镜面反射地面，通过环境光与平行光的组合打光，清晰呈现辐条的镂空结构、轮辋的圆弧轮廓以及车轴的圆柱形态，渲染输出的效果图完整展示了轮对的整体结构与细节特征。设计思路上，该辐条式轮对区别于常见的整体辐板式轮对，通过辐条结构在保证结构强度的前提下降低整体自重，虽然目前在常规铁路线路中应用较少，但其轻量化的结构特点可用于特种轨道车辆、小型轨道运输设备的走行部设计参考，建模过程中完整还原了辐条与轮辋、轮毂的连接过渡结构，可直接用于结构受力分析、装配模拟以及相关教学演示场景，模型的各零件均保留可编辑的参数化特征，方便后续根据不同的轨距、载重需求调整尺寸参数，完成适配不同应用场景的轮对结构改型设计。
