DIN913内六角平端紧定螺钉结构设计

　　在液压阀组、仪器仪表装调、精密机械定位的场景里，这类内六角平端紧定螺钉的使用频率远高于普通外六角紧固件，很多刚入行的结构工程师容易把它和普通机螺钉混淆，实际上两者的受力逻辑、安装边界、适用工况完全不同。从实际装配场景来看，平端紧定螺钉的核心作用是通过螺纹副的轴向顶紧力，实现两个相对运动或需要固定位置的零件之间的位置锁定，最常见的用法是在轴类零件的径向螺纹孔内拧入该螺钉，让平端直接顶抵在配套轴套、齿轮或者定位销的表面，限制轴与轮毂之间的相对周向、轴向窜动，相比锥端紧定螺钉，平端的接触面积更大，不会在被顶紧的零件表面压出较深的定位凹坑，适合需要反复拆装调整位置的装配场景，比如减压阀的阀芯行程限位、仪器仪表的调节旋钮阻尼定位、小型传动机构的齿轮轴向位置固定，都优先选用平端结构的紧定螺钉。

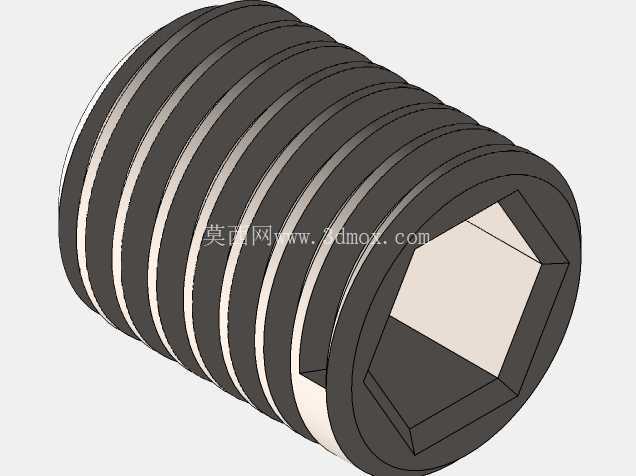

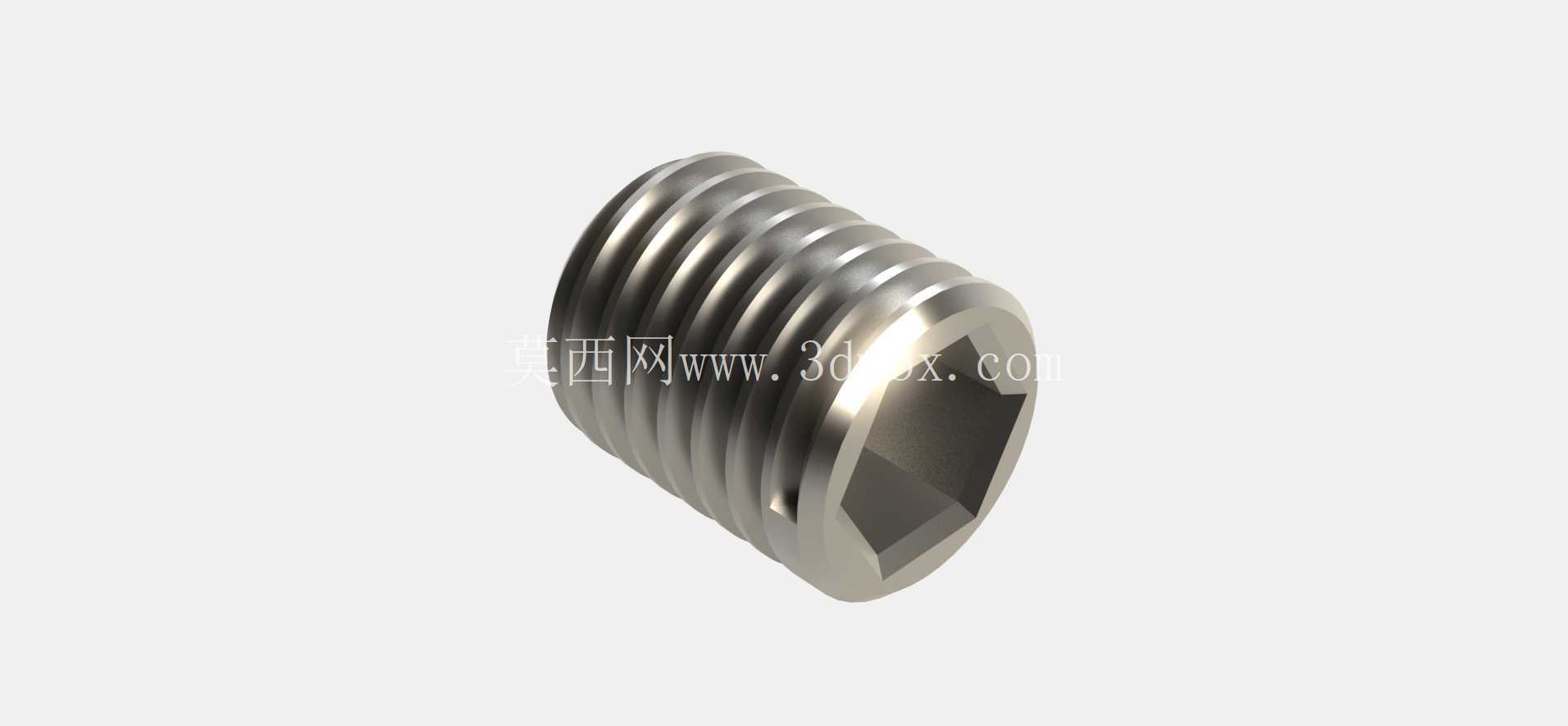

　　设计这类标准件的三维模型时，首先要紧扣DIN913标准的核心尺寸边界，螺纹部分的大径、中径、小径公差要符合普通公制螺纹的精度要求，牙型角严格控制在60度，牙顶与牙底的圆弧过渡不能省略，很多新手建模时直接用螺旋线切除出尖锐牙型，实际生产中这种结构的螺纹在热处理时容易出现应力集中断裂，装配时也容易刮伤内螺纹的牙面。内六角驱动端的深度、对边宽度要匹配标准内六角扳手的尺寸，六角槽的底部要设计合理的退刀斜角，避免冷镦成型时模具出现应力崩损，同时槽口边缘要做微小的倒角，既可以去除加工毛刺，也能让内六角扳手更顺畅地插入槽内，不会出现扳手卡滞或者刮伤镀层的问题。螺钉的平端端面要和螺纹轴线保持严格的垂直度，端面的表面粗糙度要控制在合理范围，如果端面倾斜，顶紧时的接触应力会集中在边缘位置，不仅锁紧力会打折扣，长期受振动载荷时还容易出现松脱，平端边缘的微小圆角也不能忽略，这个结构是为了避免拧入螺纹孔时，端面边缘刮伤内螺纹的起始牙。

　　从安装边界来看，这类紧定螺钉的拧入深度一般要大于螺纹公称直径的1.2倍，才能保证足够的锁紧力，安装时对应的被顶紧零件表面，如果是硬度较高的金属件，可以直接顶紧，如果是铜、铝等软质金属或者工程塑料件，通常会在被顶紧位置配套安装硬质的定位垫片，避免平端压伤零件表面造成拆卸困难。在减压阀这类流体控制元件里，紧定螺钉的安装位置还要考虑密封需求，很多时候会在螺钉的螺纹段涂覆少量螺纹密封胶，既可以防止流体顺着螺纹间隙泄漏，也能起到防松的作用，这时候建模时就要注意螺纹牙型的间隙不能过大，否则密封胶会在压力作用下被流体冲蚀失效。和凹端、锥端紧定螺钉不同，平端结构不需要在被顶紧零件表面加工定位凹坑，对零件的加工精度要求更低，在装配调试时可以灵活调整顶紧位置，特别适合仪器仪表这类需要反复校准参数的设备，比如压力表的指针限位、流量调节阀的开度锁定，都能看到这类螺钉的应用。建模过程中还要注意螺纹收尾部分的结构，实际生产中螺纹不可能一直加工到螺钉的最末端，收尾处的不完整牙型要按照标准的螺纹退刀长度设计，不能把完整牙型直接延伸到平端端面，否则装配时末端的尖锐牙型会刮伤内螺纹的入口，甚至造成螺纹乱牙。很多工程师在做装配仿真时容易忽略紧定螺钉的预紧力参数，这类小规格螺钉的预紧力不能过大，否则会造成螺纹滑牙或者螺钉断裂，尤其是在薄壁阀件的壳体上安装时，过大的预紧力还会造成壳体变形，影响阀件的密封性能。从长期使用的可靠性来看，平端紧定螺钉的锁紧可靠性和接触面的摩擦系数直接相关，在振动较大的设备上使用时，通常会配合弹簧垫圈或者螺纹防松胶使用，这时候在三维装配设计时就要预留出足够的操作空间，保证内六角扳手可以顺利拧入螺钉，不会被周围的其他零件干涉。
