大号1/2英寸快挂登山扣结构设计

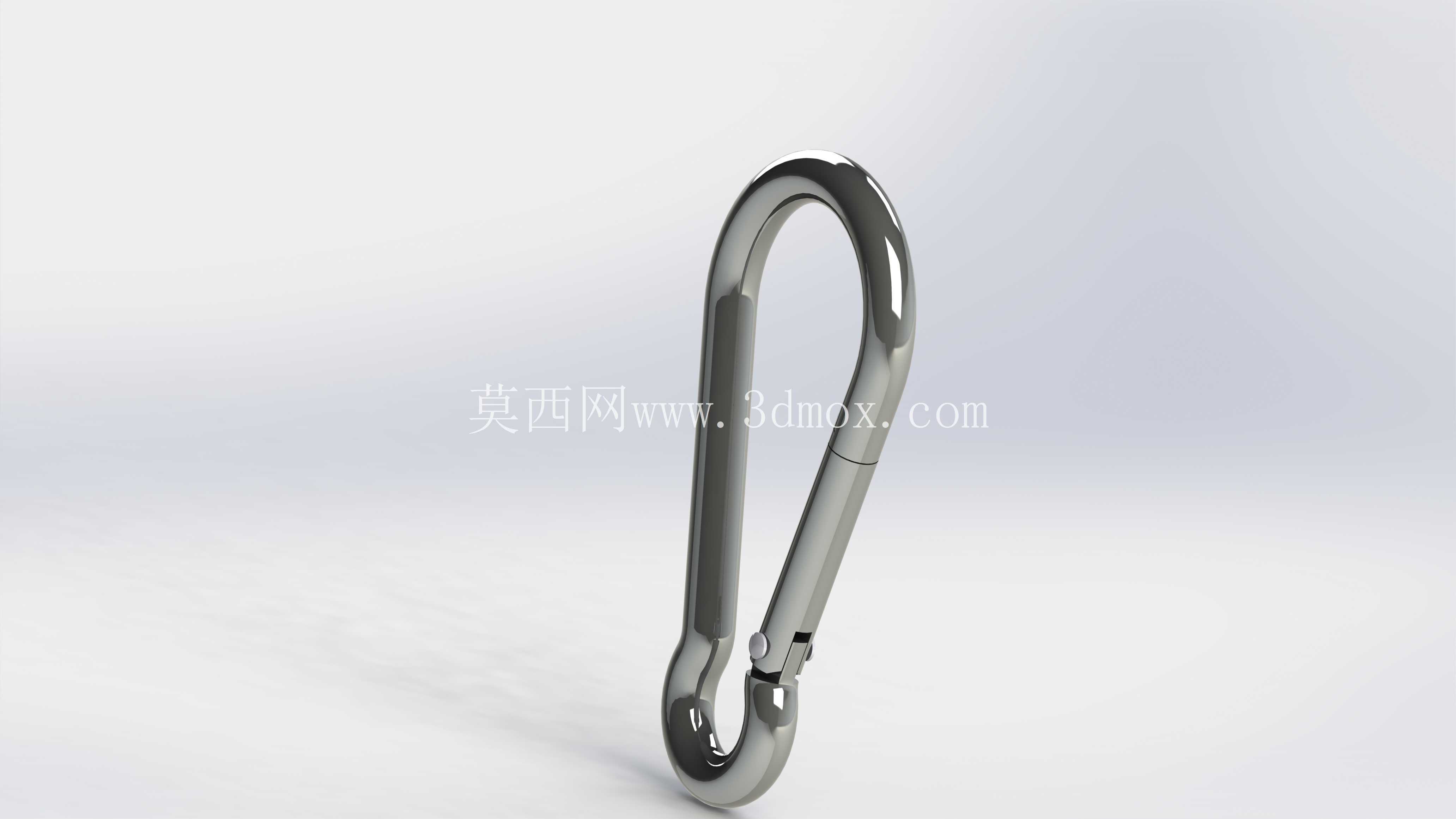

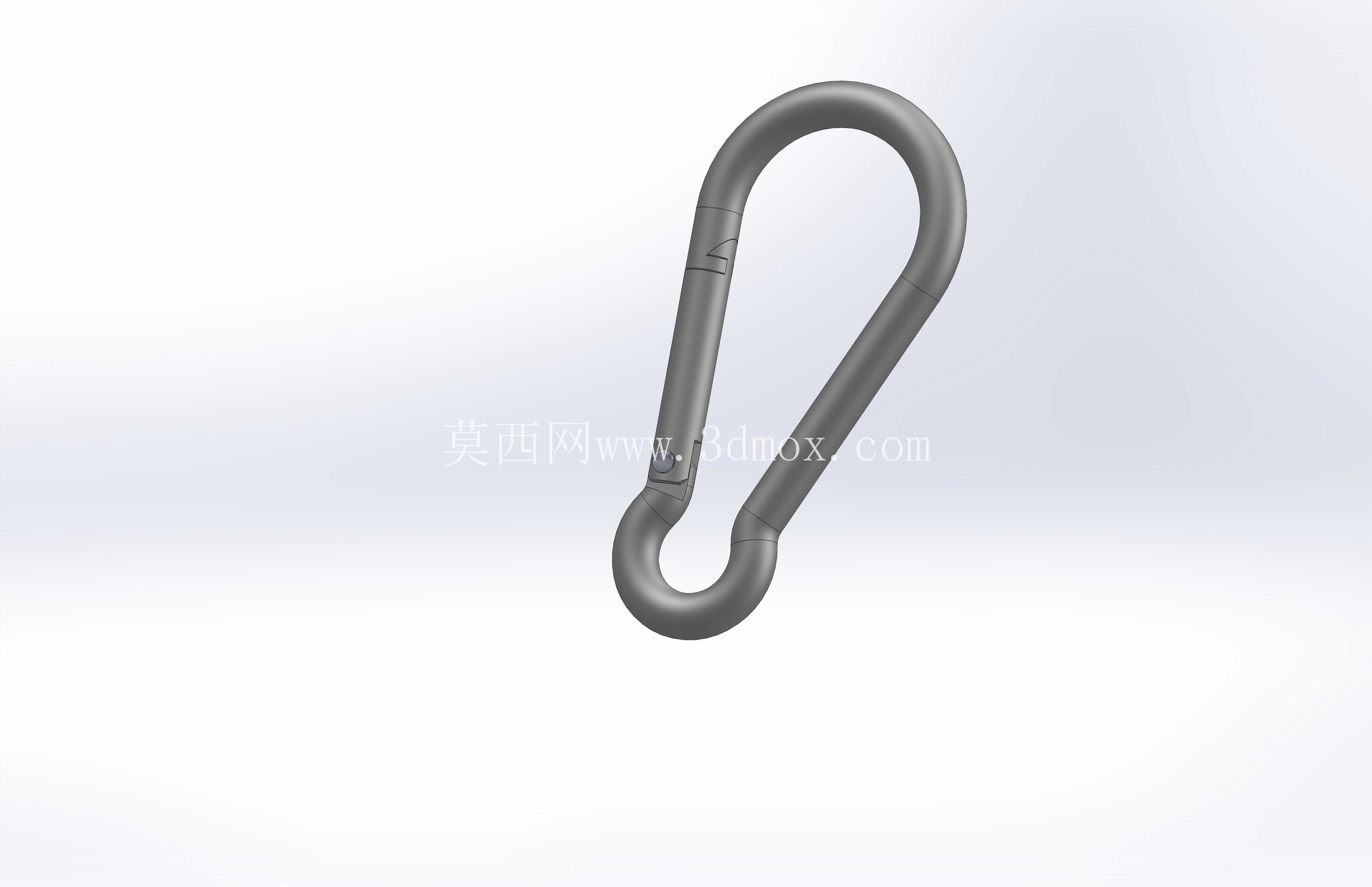

　　这款1/2英寸规格的快挂登山扣，在户外装备、工业临时挂载、工装辅具领域都有非常广泛的应用场景，很多人对登山扣的认知停留在户外登山用途，实际上在车间工位工具挂载、户外露营装备固定、摄影器材快装挂载、绳索临时连接场景中，这类标准尺寸的快挂扣都是使用频率极高的五金连接件。从结构设计逻辑来看，这款登山扣采用了经典的偏心弹簧锁止结构，扣身整体采用变截面弯曲成型，挂点端的圆弧曲率经过反复校核，既能够保证绳索或者挂环套入后有足够的滑动余量，不会出现卡滞，又能避免开口过大导致的意外脱开风险。扣身的受力截面做了渐变处理，在锁舌配合的位置做了局部加厚，因为这个位置是整个扣件承受剪切力的核心区域，日常使用中绝大多数的扣件失效都出现在锁舌与扣身的配合接触面，所以在建模阶段就对这个区域做了圆角过渡处理，避免应力集中导致的长期使用疲劳断裂。锁舌部分采用了内置扭簧的复位结构，扭簧的安装槽隐藏在扣身的直段内部，不会突出扣身表面，既避免了使用过程中扭簧被外物勾挂导致失效，也让整个扣件的外表面更加顺滑，穿入挂环的时候不会出现卡顿。从尺寸边界来看，这款扣件为1/2英寸规格，也就是扣身的主体杆径为12.7mm，整体长度控制在80mm左右，开口的最大张开距离为20mm，能够适配绝大多数标准挂点的尺寸，不管是户外登山的安全带挂点、露营天幕的风绳挂环，还是车间里的工具挂板孔位，都能够顺利挂入。安装使用的时候不需要额外的辅助工具，单指按压锁舌就可以完成挂入或者取下的操作，锁舌的复位弹力经过调校，按压力度控制在15N左右，既不会因为弹力过大导致单手操作费力，也不会因为弹力过小导致锁舌闭合不严出现松脱。

　　在实际工况中，这类扣件需要承受反复的开合冲击以及动态载荷，所以扣身的弯曲弧度做了等强度设计，整个弯曲段的截面模量从直段到挂点端逐渐变化，保证在额定载荷下整个扣身的应力分布均匀，不会出现局部应力过高的问题。很多新手在设计这类快挂扣件的时候，容易把扣身做成等直径的圆杆弯曲，看起来结构简单，实际上在弯曲段的内侧会出现应力叠加，长期承受动态载荷的时候很容易从弯曲内侧出现裂纹。这款模型在建模的时候就考虑到了这个问题，弯曲段的内侧做了轻微的减薄处理，外侧对应加厚，让整个截面的中性层和受力轴线重合，大幅提升了疲劳寿命。另外锁舌和扣身的配合面做了15度的斜角设计，当扣件承受向外的拉力时，这个斜角会产生一个向内的分力，把锁舌紧紧压在闭合位置，拉力越大锁止越紧密，不会出现受拉之后锁舌意外滑开的情况，这个细节是很多廉价登山扣没有做的设计，也是区分安全级快挂扣和普通装饰扣的核心特征。在户外使用场景中，这类扣件经常会遇到泥沙、雨水侵蚀的情况，所以扭簧的安装位置预留了足够的排水间隙，不会因为泥沙淤积导致锁舌卡滞，闭合位置的配合间隙控制在0.2mm以内，既能够保证锁舌活动顺畅，又不会让细小的沙粒轻易进入转轴位置。

　　在工业临时挂载场景中，这款扣件可以用来挂载手动工具、安全绳尾端、临时管线固定，额定静载荷能够满足2kN的使用要求，完全覆盖日常轻型挂载的需求，不会出现过载断裂的风险。建模过程中对所有的棱边都做了R0.5的圆角处理，没有尖锐的边角，既避免了使用过程中划伤绳索或者操作人员的手部，也提升了扣件整体的表面处理质量，不管是做阳极氧化还是喷塑处理，圆角位置都不会出现涂层堆积或者漏涂的问题。扣身的直段部分做了轻微的平面处理，方便使用的时候激光打标或者粘贴标识，也能够在挂载的时候和被挂载物体的平面贴合，不会出现随意转动的情况。

　　很多人觉得登山扣是很简单的五金件，实际上要做到使用顺畅、安全可靠，每一个尺寸细节都需要结合实际使用场景反复调整，比如锁舌的突出高度，如果突出太多，挂入的时候容易被挂点卡住，如果突出太少，锁止的深度不够，受拉的时候容易脱开，这款模型的锁舌突出高度设置为5mm，锁止深度达到3mm，既保证了挂入时的顺畅度，又有足够的锁止余量。转轴的位置采用了铆接式的固定结构，转轴和扣身的配合采用间隙配合，开合次数能够达到5000次以上不会出现松旷，扭簧的两端分别卡在扣身和锁舌的定位槽内，开合过程中扭簧不会出现移位或者弹出的情况。
