链轮和锥齿轮发电机

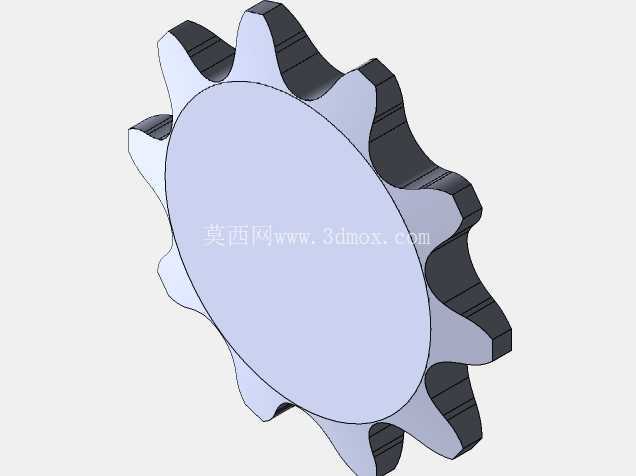

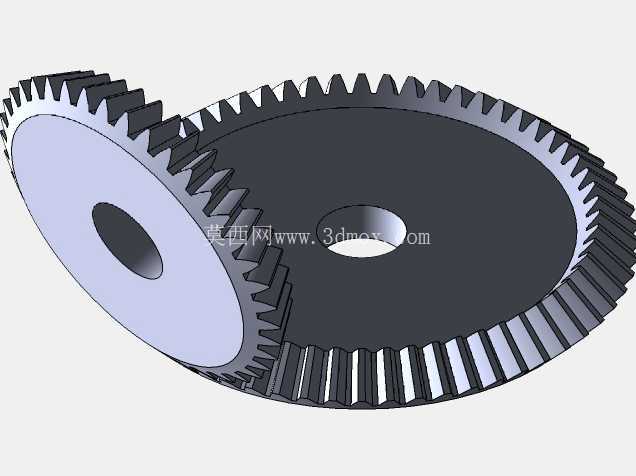

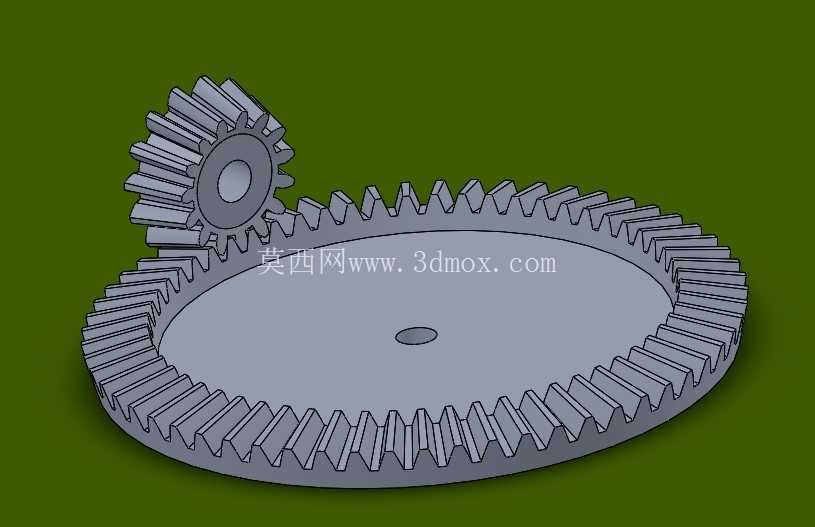

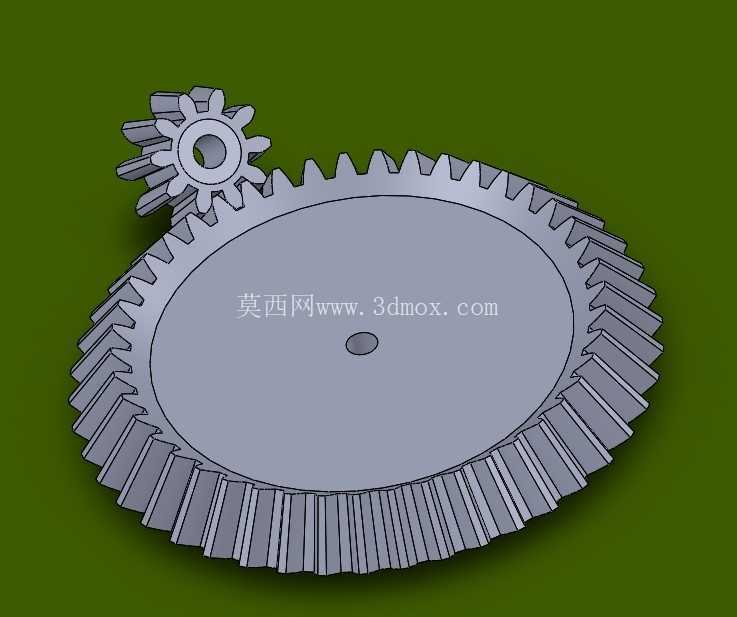

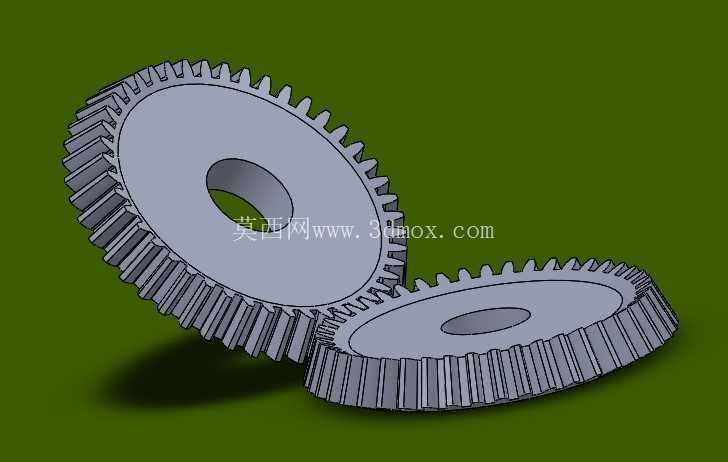

适用于 Solidworks 的锥齿轮和链轮发电机。锥齿轮发生器采用格里森系统，具有真正的渐开线曲线，能够生产任何轴角的锥齿轮组。使用编辑方程管理器中的变量：Sprocket Gen：ChainNo：输入25或35N：齿数P：节距，如果不使用#25或#，则将方程替换为“链条数据”草图中图表中的“节距”值35 chainDr： 滚子直径，用图表中的以下值替换方程： 如果不使用 #25 或 #35，则用“滚子直径” chainThick： 链轮的厚度，替换方程使用图表中的以下值： 如果不使用#25 或#35 链条锥齿轮 Gen：ng： 齿轮上的齿数np： 小齿轮上的齿数dp： 径节a： 压力角（通常为14.5， 20） ， 22.5)e： 轴角度w： 面宽c： 间隙常数，通常不需要编辑， addModify： 通常为0，修改齿顶和齿轮的齿根。在制作小齿轮以及齿轮末端为一个点时很有用。这也可以在尝试增加齿的强度时使用。bg：齿轮齿隙bp：小齿轮齿隙更新2021年11月（V8）：-添加齿隙作为锥齿轮生成器的输入请注意，虽然相当坚固，但锥齿轮生成器可以和当被推向极端时就会破裂。通常可以通过更改来修复它

以下情况之一：- 增加渐开线曲线的域以延伸得足够远 - 当渐开线曲线生成得不够远而无法切出齿廓时，就会发生这种情况 - 重新选择放样的草图区域 - 有时会发生这种情况，因为solidworks 不稳定 - 增加 D1@Pinion #2 或 D2@Gear #2 的值 - 这解决了齿在顶部未完全切削的问题我不能保证这些是正确的渐开线锥齿轮 - 但是我认为他们是。资料来源：https：//www.sdp-si.com/resources/elements-of-metric-gear-technology/page4.phphttp：//www.gearseds.com/files/design_draw_sprocket_5.pdfhttps：//web.wpi. edu/Pubs/E-project/可用/E-project-0 42811-130543/unrestricted/Final_Report-Parametric_Design_of_a_Spiral_Gear_Process.pdfhttps：//www.youtube.com/watch?v=NwWi_WDGcTUhttps：//www.daycounter.com/Calculators/Bevel-Gear-Calculator.phtml
