ANSI标准内螺纹三通管件三维设计

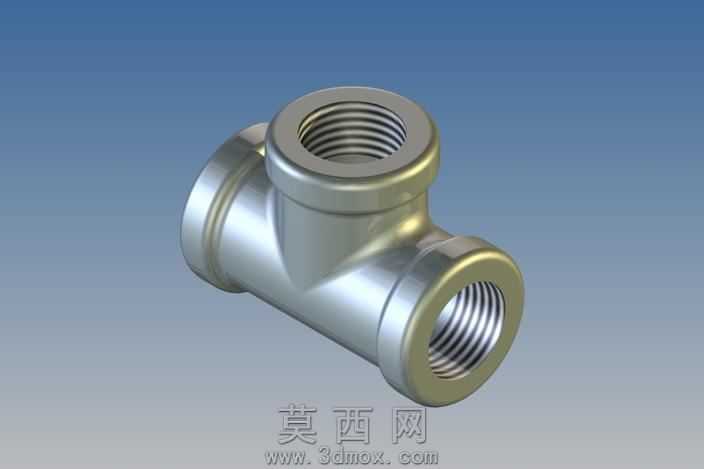

本作品为符合ANSI统一标准的内螺纹三通管路连接件三维建模成果，建模阶段严格遵循对应公称尺寸规范，覆盖1/8英寸至4英寸全系列规格的尺寸逻辑，采用Autodesk Inventor完成全参数化建模流程。建模过程中首先梳理三通类管件的结构特征：主体为等径正交三向通腔结构，三个端口均加工标准内螺纹，建模时先绘制主体回转截面轮廓，通过回转命令生成三通基体，再对三个端口分别执行螺纹特征创建，严格匹配ANSI标准螺纹的牙型、螺距、牙深参数，保证螺纹连接的互换性与密封性。结构设计上，在三个端口的外侧均设计有加厚过渡凸缘，既提升端口处的结构强度，避免安装旋拧时出现端口开裂问题，也为螺纹加工预留足够的壁厚余量，同时凸缘的外圆做了圆角过渡处理，去除尖锐棱角，兼顾安装操作的安全性与外观的流畅度。材质渲染阶段，采用金属镀锌材质模拟实际管件的表面质感，调整材质的反射率、粗糙度参数，还原镀锌金属件特有的亚光银灰色金属光泽，同时对螺纹牙型部分做细节渲染处理，清晰呈现螺纹的螺旋走向与牙型轮廓，让模型的视觉呈现更贴近真实工业产品的质感。设计思路上，采用全参数化驱动的建模逻辑，将公称通径、螺纹参数、壁厚、凸缘尺寸等核心参数全部设置为可调整变量，后续若需要衍生不同规格的三通产品，仅需修改对应参数即可快速生成新模型，大幅提升同系列产品的建模效率。建模过程中重点校验了三向通腔的相交处过渡结构，通过布尔运算优化内腔相贯线的过渡圆角，减少管路流体输送时的阻力，同时避免相贯处出现应力集中问题，提升管件的承压能力。模型整体结构规整，特征树逻辑清晰，无冗余建模步骤，所有尺寸均严格对照ANSI管件标准设定，可直接用于管路系统的装配模拟、产品展示以及后续的工程图导出、加工生产参考。
