史密斯架配套驴牛犊提升健身附件设计

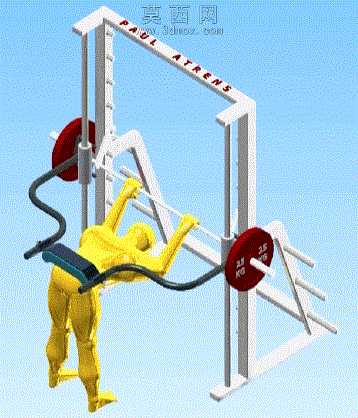

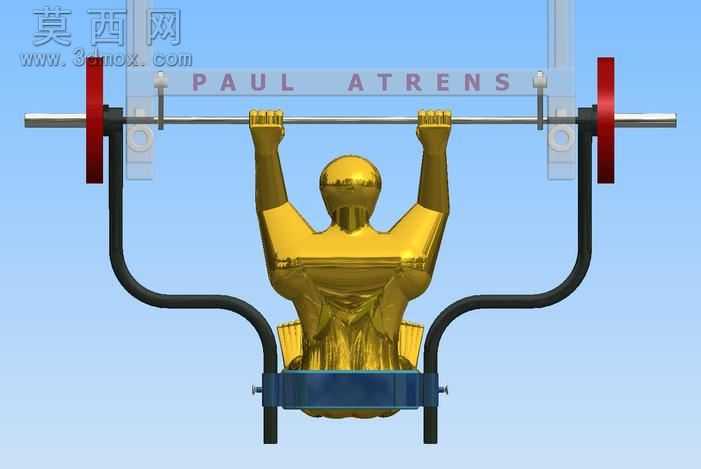

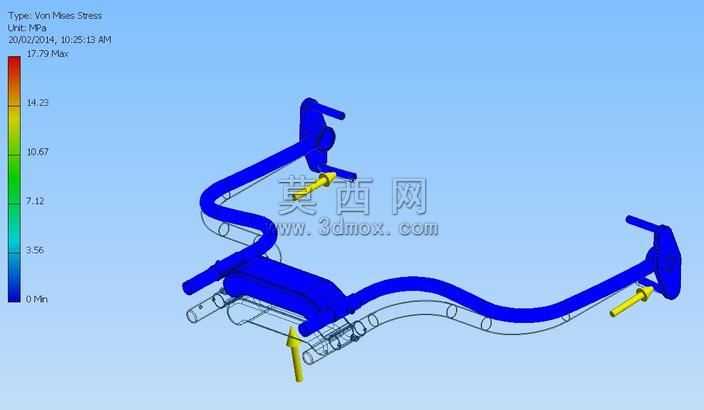

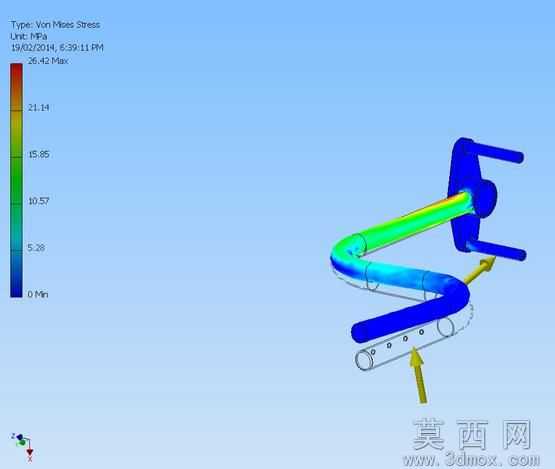

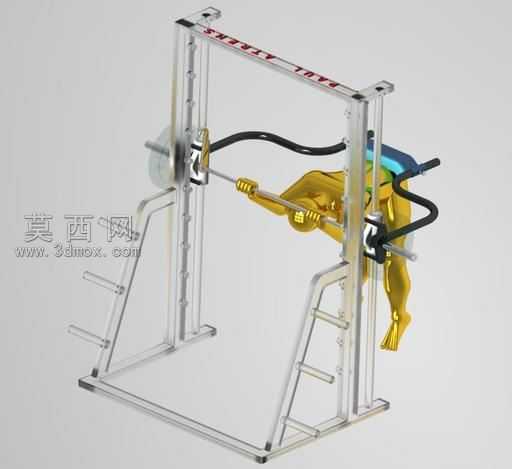

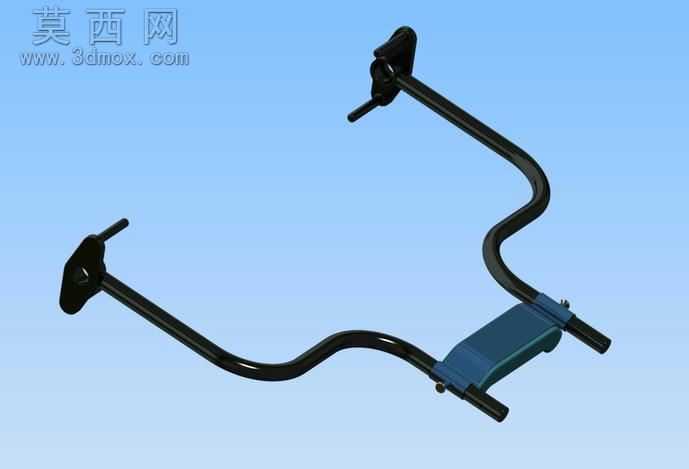

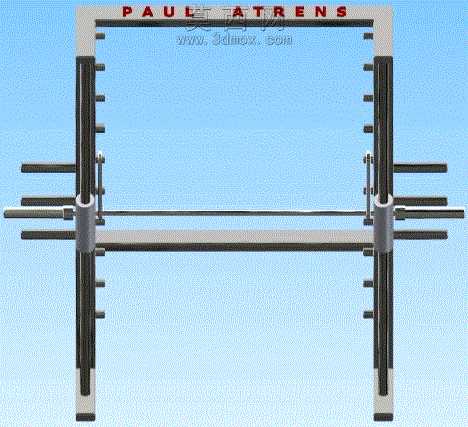

本作品为适配史密斯架的驴牛犊提升训练附件三维建模设计，整体建模过程围绕史密斯架的滑动轨道机制展开适配性设计，在三维软件中完成全参数化结构搭建，首先对史密斯架的杠铃滑动路径、轨道限位结构进行1:1比例还原建模，确保附件安装后可与原有杠铃组件顺畅联动，滑动过程中杠铃始终保持垂直于滑动机制的运动轨迹，避免自由杠铃转动带来的训练偏差。建模阶段重点完成主体框架的结构设计，采用方管焊接式主体支撑结构，在三维环境中完成4块拼接钢板与2根芯轴的弯曲参数调试，模拟焊接装配的公差配合，确保各部件连接位置的应力分布均匀，通过应力分析模块验证结构承重能力，匹配大重量训练的负载需求。渲染阶段采用金属材质模拟框架的钢制质感，杠铃片部分还原红色包胶材质的纹理与反光效果，配套的人体训练姿态模型采用哑光黄色塑料质感，清晰展示训练时的肢体站位与附件贴合位置，背景采用淡蓝色渐变突出器械主体结构。附件的支撑软垫部分在建模时采用双层结构设计，外层为皮革或乙烯基材质的包覆层，内部填充泡沫材质，在材质编辑中分别设置不同的粗糙度与弹性参数，还原软垫的承压形变效果。后部支撑结构设计有可调节锁定机构，用户可根据自身训练需求调整引脚倾斜角度，调整完成后可快速锁止固定，保障训练过程的安全性与稳定性。整体设计兼顾通用性与低成本特性，适配市面上多数采用圆管滑动机制的史密斯机器，无需对原有史密斯架进行改造即可完成安装，单套附件的制造成本可控制在较低区间，即使针对不同规格的史密斯架做定制化调整，也能保持成本优势，建模过程中所有部件均采用标准化参数设计，方便后续导出工程图纸直接投入生产加工。
