带减震结构的单轮起落支撑装置

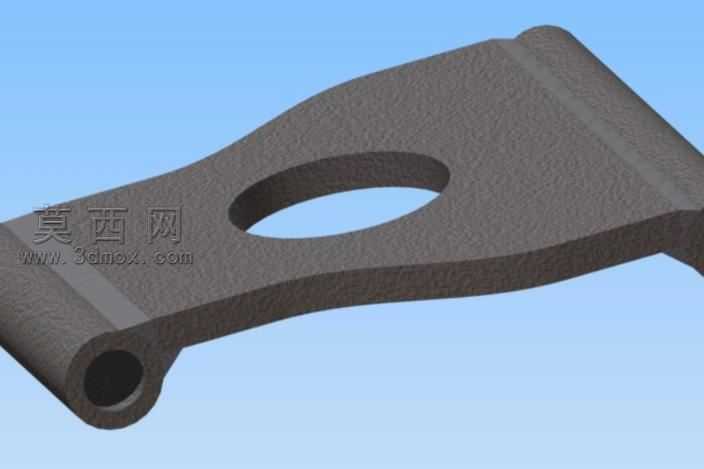

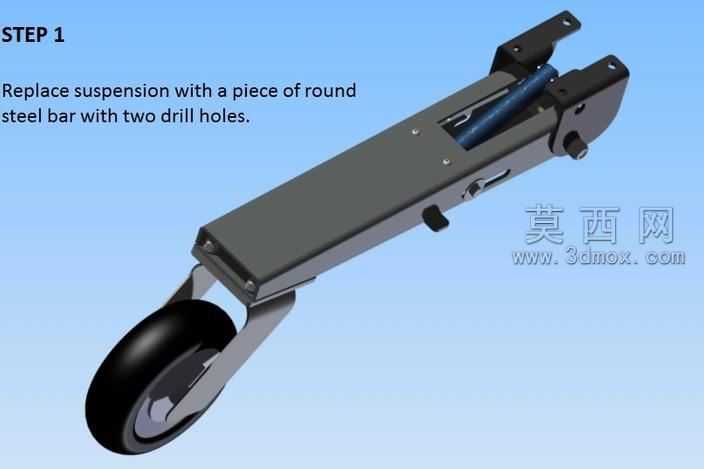

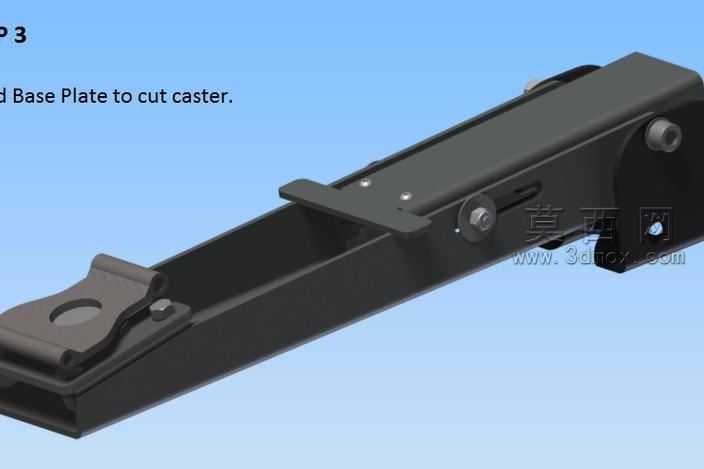

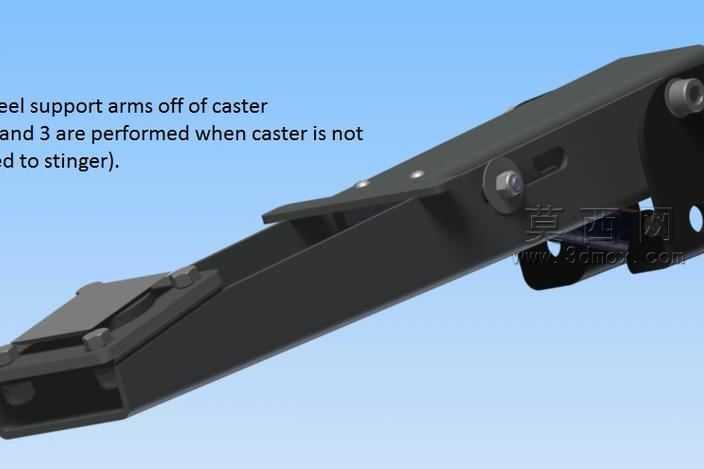

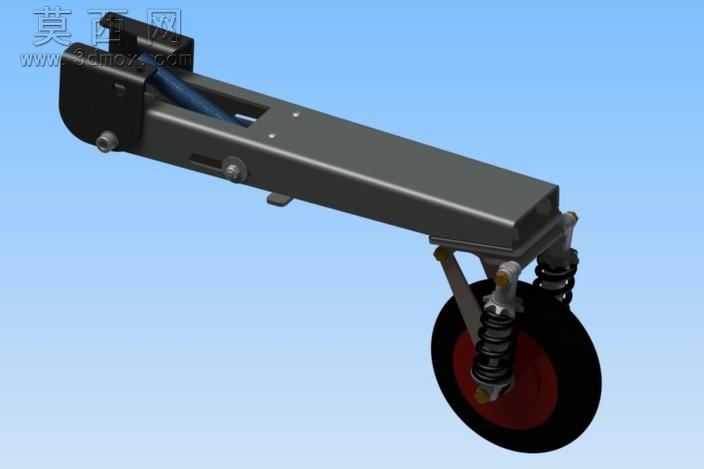

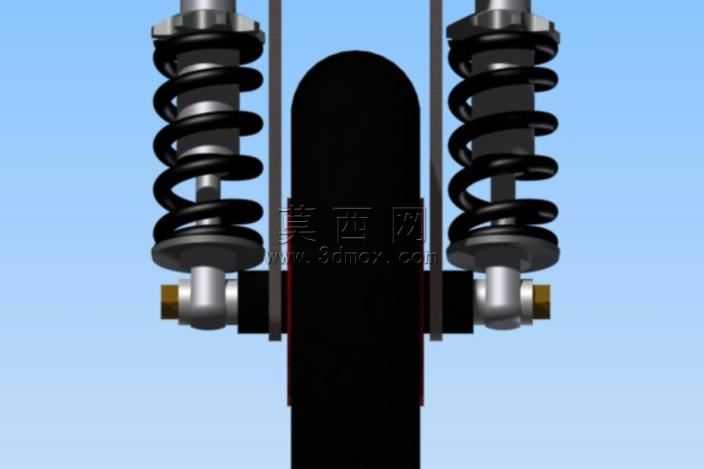

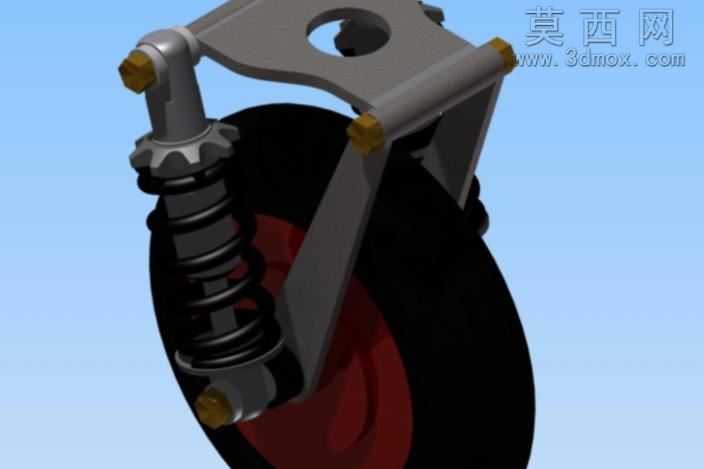

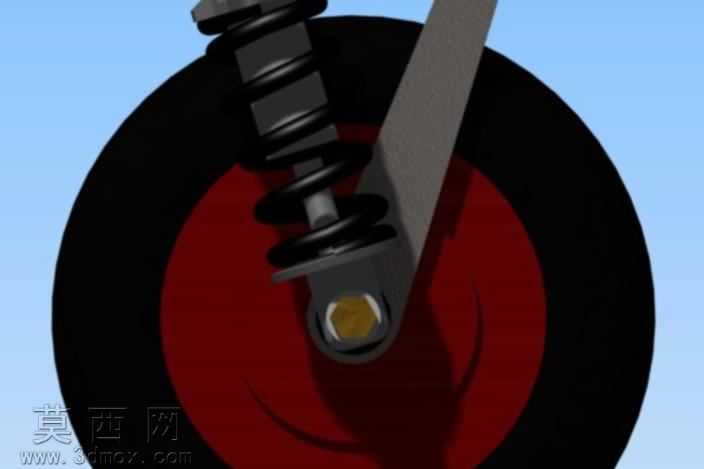

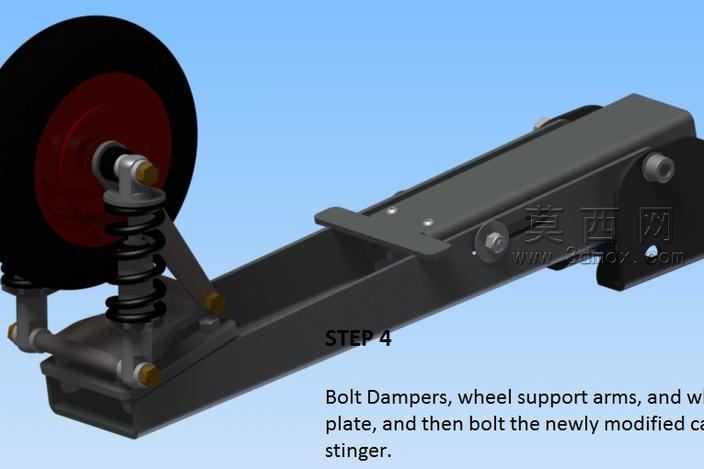

本作品为带减震结构的单轮起落支撑装置三维模型，建模过程中首先完成主体承载梁的结构搭建，采用长方体拉伸特征构建梁身主体，对梁身的安装孔位、铰接槽位进行精准的切除特征处理，保证各装配位置的尺寸公差符合机械装配要求。主体梁的连接端设置有铰接安装位，用于与主体设备完成转动连接，梁身侧面预留的紧固件安装孔采用同轴心阵列方式排布，确保连接强度的同时兼顾装配便捷性。轮组部分采用分层建模逻辑，首先构建轮毂的回转体特征，对轮毂的轮辐、轴承安装位进行细节刻画，轮胎部分采用橡胶材质模拟，通过曲面偏移与纹理贴图还原橡胶轮胎的表面质感，轮胎与轮毂的配合位置做了贴合处理，避免出现装配间隙。减震结构部分采用双弹簧减震布局，分别构建减震器的外筒、活塞杆、弹簧圈特征，弹簧采用螺旋扫描特征生成，还原弹簧的真实螺距与线径参数，减震器上下两端分别设置铰接球头，分别与梁身下方的安装座、轮架的连接位完成装配约束，保证减震行程内的活动自由度符合设计逻辑。轮架部分采用钣金折弯特征模拟金属支架的形态，对支架的加强筋、铰接孔位做了细节处理，保证轮组转向与减震动作时不会出现结构干涉。渲染阶段采用金属漆材质模拟主体梁的金属质感，对紧固件采用镀锌金属材质，弹簧采用发黑弹簧钢材质，轮胎采用哑光橡胶材质，通过环境光与补光的搭配，突出各部件的材质差异与结构层次。设计思路围绕提升支撑装置的稳定性与缓冲性能展开，优化了原有结构的铰接点位置，调整了减震器的安装角度，在保证结构强度的前提下简化了冗余的连接部件，既提升了装置运行时的缓冲吸震能力，也让整体结构更加整洁紧凑，可直接用于小型飞行器、移动设备的起落支撑结构参考。
