八旋翼X8构型多旋翼无人机结构设计

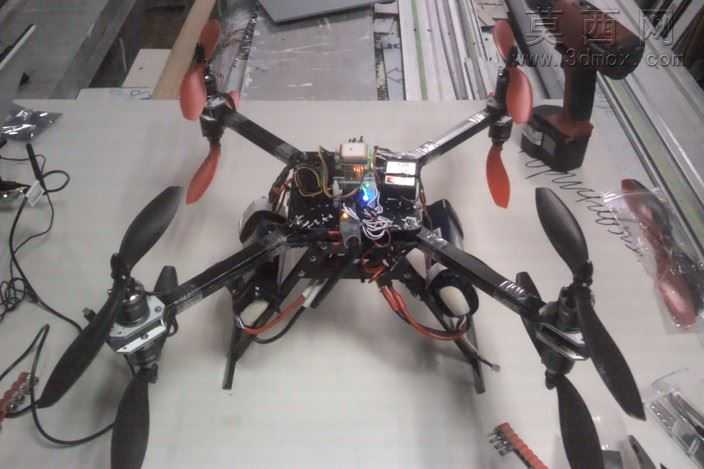

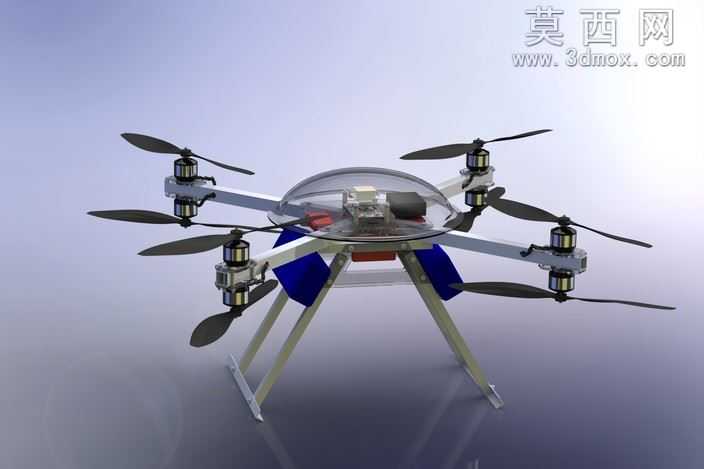

本作品为可实际飞行的八旋翼X8构型无人机三维建模成果，建模阶段围绕实际装机飞行的需求展开，完整还原了整机的机械结构与装配逻辑。建模过程中首先完成中心核心舱的结构设计，采用半球形透明上盖作为飞控、电池等核心电子元件的容纳舱，曲面建模阶段通过放样、曲面修剪等操作还原光滑的穹顶外形，赋予透明亚克力材质参数，调整折射与透明度参数还原真机舱盖的视觉效果，舱体下部设置蓝色结构支撑件，通过实体拉伸、倒角操作完成结构建模，赋予哑光蓝色工程塑料材质，兼顾结构强度与轻量化需求。机臂部分采用对称放射式布局，共设置八根等长机臂从中心舱向外延伸，每根机臂末端对应一套动力单元，建模时对机臂的安装定位槽、电机座的固定孔位做了精确还原，机臂采用哑光银色金属材质，模拟碳纤维或铝合金机臂的质感，保证结构强度的同时控制整机重量。动力单元部分完整建模了无刷电机与螺旋桨结构，电机部分还原了定子、转子的分层结构，赋予金属磨砂与黑色哑光塑料的组合材质，螺旋桨采用两叶高效气动构型，通过曲面扫描完成桨叶的翼型建模，赋予黑色哑光碳纤维材质，桨叶角度与安装位置完全匹配实际飞行的拉力需求。起落架部分采用斜撑式三脚架布局，两根主起落架臂从中心舱下部向前、向后延伸，通过三角支撑结构保证降落时的稳定性，建模时对起落架的连接铰链、底部防滑脚垫做了细节还原，赋予哑光银色金属与黑色橡胶的组合材质，兼顾缓冲性能与结构刚性。整机建模完成后通过装配约束完成所有部件的对位，保证各部件无干涉、装配逻辑符合实际装机流程，渲染阶段采用渐变浅灰背景，通过三点布光突出整机的结构层次与材质质感，透明舱盖的反光、金属部件的高光、塑料部件的漫反射效果都做了精细化调整，最终呈现的模型可直接用于结构验证、装机参考与展示渲染使用，飞控系统采用Arducopter开源飞控方案，建模时预留了飞控、电调、电池等元件的安装空间，完全匹配实际装机的尺寸要求。
