四旋翼航拍侦察无人机结构设计模型

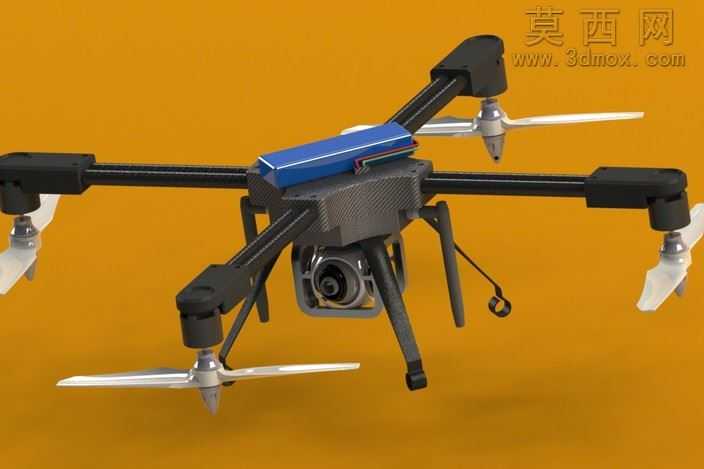

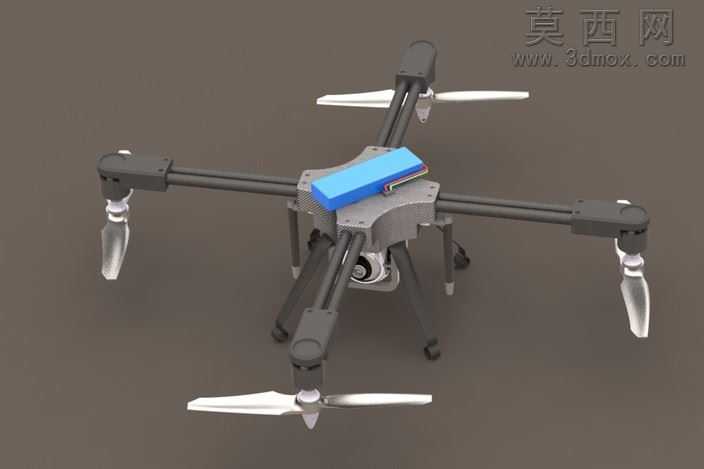

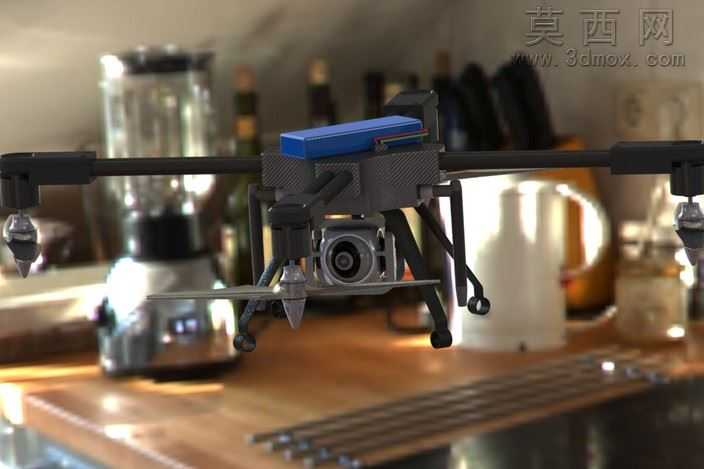

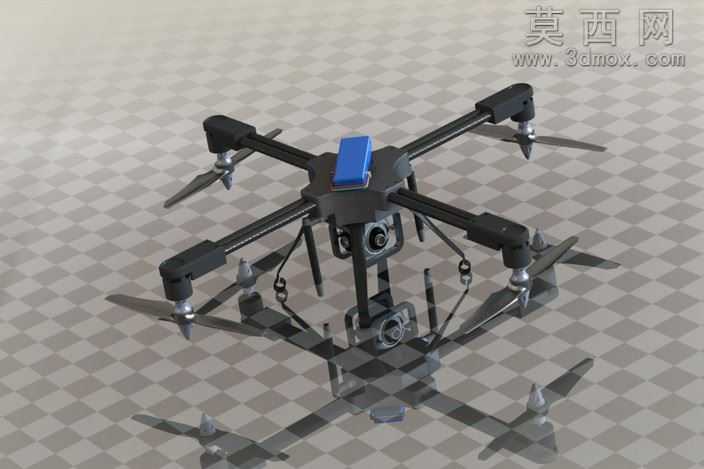

本款四旋翼无人机三维模型采用SolidWorks2012完成全参数化建模，整体建模过程遵循工业级无人飞行器的结构设计逻辑，先完成核心机架的基准定位，以中心承载舱为坐标原点，向四个正交方向延伸机臂安装位，确保四个旋翼的旋转中心处于同一水平面，机臂长度经过参数化校准，保证相邻旋翼的旋转范围无干涉，同时预留足够的起落架安装与载荷挂载空间。模型完整还原了无人机的核心结构细节：中心机身采用分层设计，上层为飞控与电池的承载舱，表面做了碳纤维纹理的材质映射，还原真实机架的轻量化高强度材质特性；顶部的蓝色模块为GPS与数传天线的安装位，做了圆角过渡处理，降低飞行过程中的风阻影响；四个机臂采用碳管结构的建模表达，与中心机身的连接位做了加强筋结构设计，模拟真实产品中机臂折叠锁止的结构特征，保证机臂连接的结构强度。机臂末端的动力系统完整建模，包含无刷电机的安装座、正反螺旋桨的翼型结构，螺旋桨做了气动翼型的曲面处理，还原真实桨叶的扭转角度与翼型厚度分布，电机下方设计了独立的电子调速器安装位，走线槽沿机臂内侧布置，模拟真实产品的线路收纳结构。机身下方挂载的双光吊舱做了细节还原，包含可见光相机的镜头结构、云台的两轴转动框架，吊舱与机身的连接位做了减震球结构建模，还原真实航拍无人机的减震设计，避免机身振动传递到成像单元影响拍摄效果。起落架采用轻量化的支腿结构，支腿末端做了橡胶防滑脚垫的建模，保证降落时的缓冲与防滑性能，起落架与机身的连接位做了快拆结构设计，方便日常收纳与运输。渲染阶段采用暖橙色纯色背景突出产品主体，材质区分清晰：碳纤维机架部分赋予哑光编织纹理材质，金属桨叶赋予高反光金属材质，蓝色天线模块赋予半哑光塑料材质，镜头部分赋予高透玻璃材质，整体光影采用侧上方主光搭配补光的布光方式，清晰展现各部件的结构层次与装配关系，模型同时导出了STEP等通用格式，可兼容多数三维软件进行结构校核、气动仿真或者二次设计使用，完整还原了小型工业级四旋翼无人机的结构特征与设计细节，可作为无人飞行器结构设计的参考案例使用。
