六爪自定心卡盘精密机械夹具结构

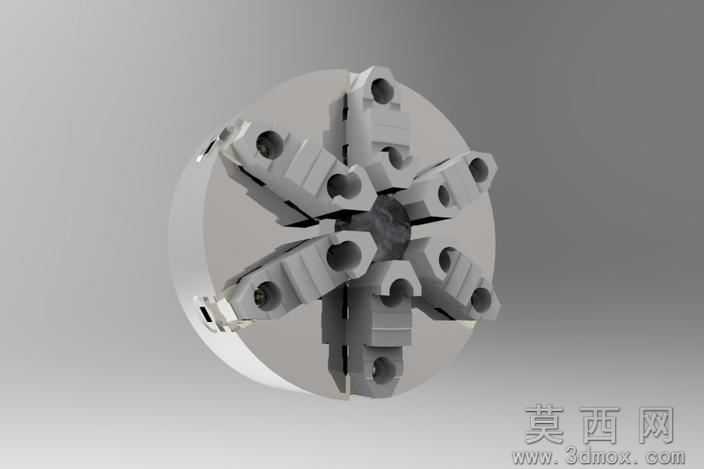

本次三维建模作品为六爪卡盘结构，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工装夹部件的实际尺寸规范与装配逻辑。模型整体以圆形盘体为基座，六个卡爪沿盘体周向呈60度夹角均匀分布，每个卡爪都设计有独立的滑动导向槽与驱动啮合结构，建模时对卡爪的装夹工作面、导向滑轨、传动齿槽等细节都做了精准还原，确保各部件之间的装配干涉检查完全符合实际机械运动逻辑。渲染阶段采用金属哑光材质作为主材质，基座部分赋予铸铁磨砂质感，卡爪部分赋予合金钢淬火后的银灰金属质感，通过环境光遮蔽与柔和打光，清晰展现出卡爪之间的装配间隙、滑动结构的分层关系，整体渲染效果突出机械部件的工业质感与精密属性。结构设计上，六爪布局相比传统三爪卡盘拥有更多的装夹接触点，能够对薄壁工件、异形截面工件实现更均匀的夹持力，避免工件装夹变形，建模时还原了卡爪同步径向移动的传动逻辑，每个卡爪的行程参数、导向结构的配合公差都参考了实际工业卡盘的设计标准，确保模型的结构合理性与可参考性。设计思路围绕车床常用装夹夹具的实用功能展开，在保证整体结构完整的前提下，对卡爪的可拆卸结构、盘体的安装定位孔都做了细节刻画，既满足三维模型的展示需求，也能为机械设计学习者提供夹具结构的直观参考，整个模型装配关系清晰，各部件可单独拆分查看内部结构，能够清晰展现六爪卡盘的工作原理与结构组成。
