太阳能LED发光透明瓶体组件设计

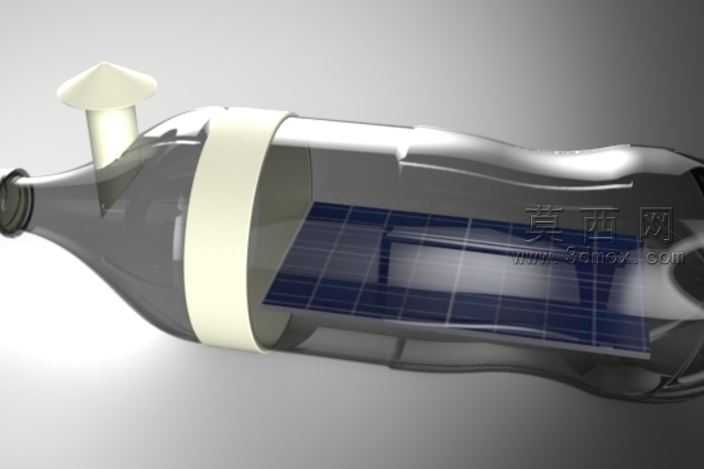

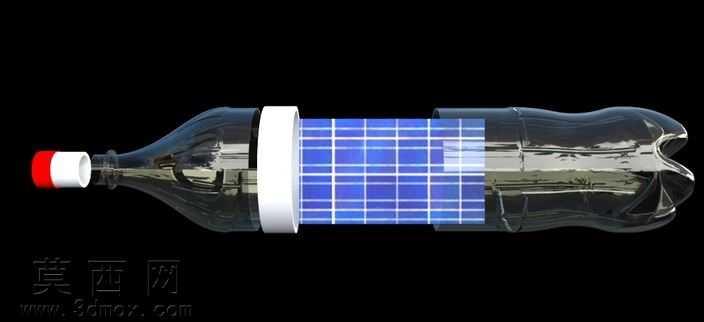

本作品为一体化太阳能LED发光瓶的三维结构设计，整体围绕废弃饮料瓶改造的创意思路完成全参数化建模，所有零部件均按照实际加工装配公差完成尺寸匹配，可直接导出用于3D打印制作实物。建模过程中首先完成瓶体适配底座的结构设计，底座采用带定位翼的环形结构，内侧设置与标准饮料瓶口完全契合的螺纹特征，外侧延伸出的三角定位翼可平稳放置在平面上，同时预留太阳能电池板的嵌入安装槽，槽位边缘做0.2mm的倒角处理避免打印时出现层纹堆积。瓶内的LED发光组件采用模块化设计，长条形导光柱做半透明磨砂材质渲染，模拟光线在柱体内部的漫反射效果，导光柱一端的灯座预留LED灯珠与限流电阻的安装位，内部走线槽做隐藏式设计，从外部看不到任何线路结构。配套的小型密封端盖做内卡扣结构，可直接卡入瓶口完成内部电路的密封防护，避免液体渗入损坏电子元件。材质渲染阶段，所有塑料部件均采用半透明PET材质参数，调整折射率为1.57、透明度85%，模拟真实透明塑料的光线折射效果，黑色背景下的渲染图重点突出部件的通透质感与结构细节，金属螺纹部分添加轻微的磨损纹理提升真实感。设计过程中充分考虑3D打印的工艺特性，所有悬空结构均添加45度以内的自支撑角度，避免打印时需要额外添加支撑破坏表面光洁度，壁厚统一设置为1.2mm，既保证结构强度又能节省打印材料。电路部分的安装空间经过精准测算，可容纳单节3.7V锂电池与小型太阳能控制板，白天通过瓶身侧面的太阳能板充电，夜间自动点亮LED，光线透过半透明瓶体与导光柱向外扩散，可作为桌面氛围灯或户外小型装饰灯使用。各部件之间的装配间隙预留0.1mm，既保证组装顺畅又不会出现松动晃动的问题，所有卡扣结构均做圆角过渡，避免反复拆装时出现断裂。
