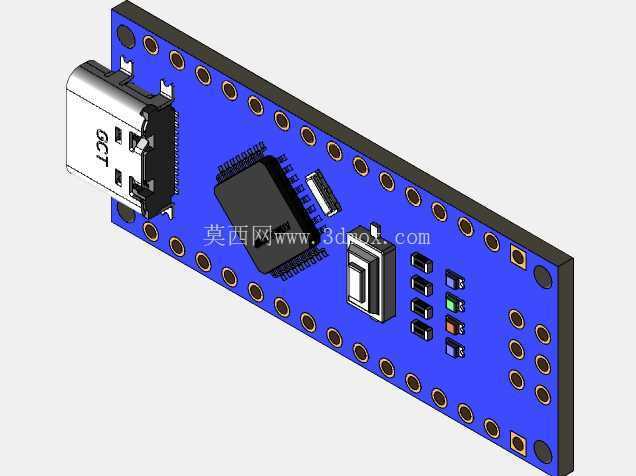

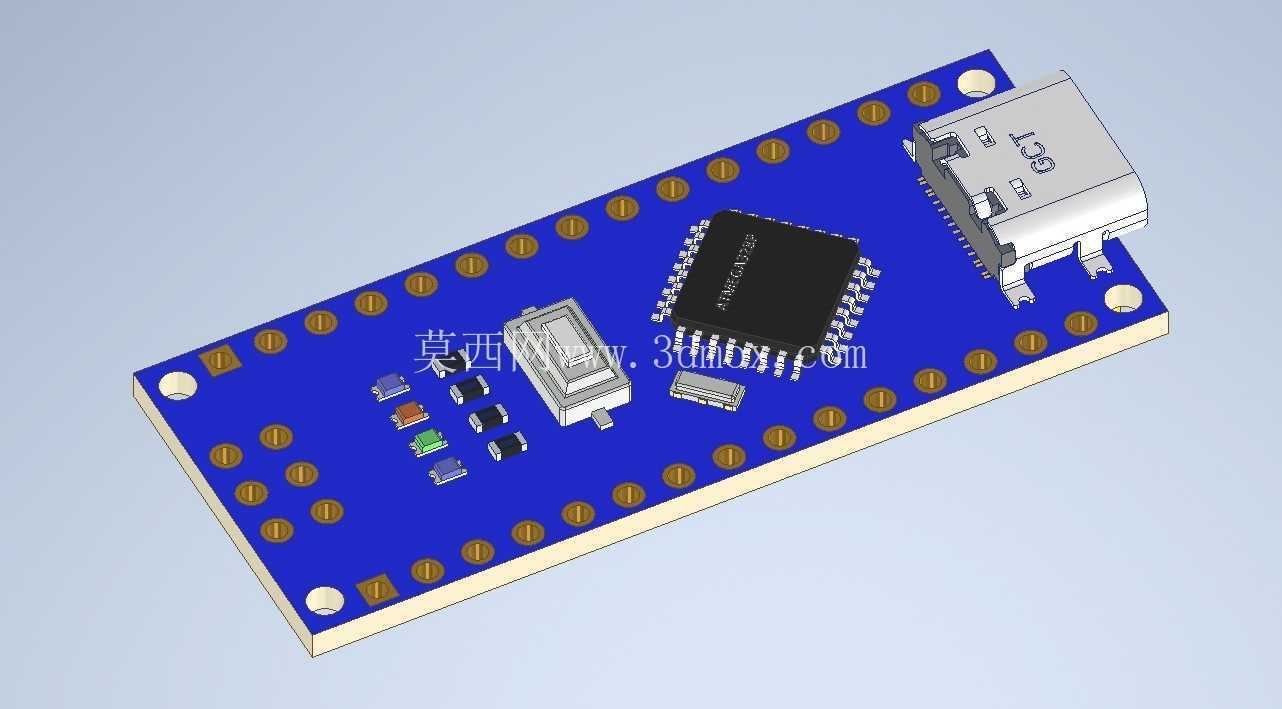

带USB-C接口的Arduino Nano开发板克隆款

　　这款复刻改进型的Arduino Nano控制板，核心改动是将原版的Micro USB接口替换为当下普及度更高的USB-C接口，解决了嵌入式项目调试、供电场景下接口易插反、反复插拔后接触不良的常见痛点。在嵌入式开发、小型智能设备原型验证、教学实验场景中，这类紧凑型控制板的使用频率极高，很多工程师在做桌面级小型装置、传感器数据采集节点、简易执行器驱动单元时，都会优先选用Nano规格的板卡，核心原因是其板型紧凑，排针布局统一，能直接嵌入到狭小的设备腔体内部，不需要额外预留过大的安装空间。

　　从设计层面来看，这款板卡完全沿用了原版Arduino Nano的排针引脚定义，两侧共两排2.54mm间距排针的位置、引脚功能完全匹配原版的布局，这意味着所有适配原版Nano的扩展板、面包板接线、现成的项目安装孔位都可以直接兼容，不需要重新调整接线定义或者修改安装结构。USB-C接口的选型上，选用了板载卧式贴片的16Pin Type-C母座，母座的固定焊盘做了加大处理，能承受日常反复插拔的侧向力，避免长期使用后接口脱焊的问题。主控制芯片依旧采用经典的32位AVR架构单片机，外围的复位电路、晶振电路、电源指示LED、用户可编程LED、LDO稳压电路都做了板载集成，不需要用户额外搭建外围供电与复位电路，拿到板卡只需要通过USB-C线连接电脑就可以完成程序烧录与供电。

　　安装边界方面，板卡整体为矩形结构，长度与原版保持一致，宽度方向因为更换USB-C接口没有做额外加宽，整体厚度控制在排针高度以内，板体四角预留的安装孔位位置与原版完全重合，用户在做结构固定时，可以直接使用M2螺丝配合铜柱将板卡固定在设备内部的安装柱上，不需要重新打孔调整安装位置。板载的电源电路支持5V USB直接供电，也支持通过排针的VIN引脚接入7-12V外部直流供电，板载LDO会自动完成电压转换，给主控芯片与外围电路提供稳定的5V与3.3V电源输出，适配不同的项目供电场景。

　　在实际项目应用中，这类改进型板卡可以直接替代原版Nano使用，比如在小型桌面机械臂的控制单元搭建、多传感器环境监测节点制作、学生电子竞赛的原型机开发、小型3D打印机的辅助控制模块改装等场景下，都能直接替换原有板卡，USB-C接口的加入也让日常调试的线材通用性更强，不需要专门准备老式的Micro USB线材，用日常手机通用的C to C线或者A to C线就可以完成连接与程序烧录。板卡的布线设计上，电源走线做了加宽处理，大电流供电路径的载流能力可以满足外接多个传感器、小型舵机的供电需求，信号走线做了等长优化，高速串口通信的信号稳定性更好，不会出现因为布线不合理导致的程序烧录失败、串口通信丢包的问题。

　　从结构细节来看，板卡的PCB采用蓝色阻焊设计，所有贴片元件都布置在PCB的正面，背面没有突出的元件，安装时背面可以直接贴合绝缘安装面，不需要额外预留元件避让空间，排针采用直插式设计，用户也可以根据自己的项目需求将排针换成弯针，适配侧向接线的安装场景。USB-C接口的位置在板卡的一端，和原版的USB接口位置保持一致，设备外壳上预留的接口开孔不需要调整尺寸，只需要把开孔形状适配C口的外形就可以完成外壳的适配，降低了项目改版的结构修改成本。
