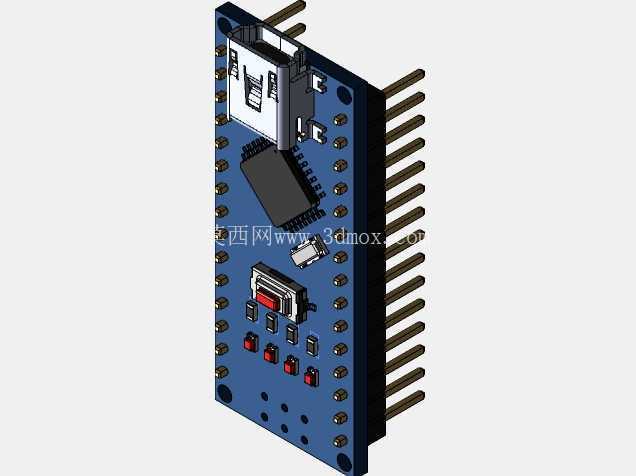

ArduinoNANOCH340开发板三维结构模型

　　在嵌入式开发、小型智能设备原型验证、教学实验装置搭建的场景里，这类紧凑型控制板是硬件工程师、结构设计师接触频率极高的核心电子部件，做整机结构设计时如果没有精准的三维模型做干涉校验，很容易出现外壳开孔错位、排针与周边结构件冲突、接口位置不匹配的问题，直接拖慢项目打样迭代的节奏。这款控制板采用经典的窄版长条布局，整体外形严格遵循NANO系列的通用安装尺寸，板身宽度控制在18mm左右，长度约45mm，厚度包含板基、贴片元件与直插排针的总高度不超过13mm，排针采用标准2.54mm间距双排布局，两侧排针的外边缘距离与板身宽度匹配，安装时既可以直接插在标准面包板上做快速原型搭建，也可以通过排针焊接在定制载板上，或是用M2规格的螺丝通过板身两端的定位孔完成固定，定位孔的中心距、孔径都做了精准还原，能直接匹配市面上绝大多数开源项目的安装位设计。从功能特性来看，板载CH340串口转换芯片，直接通过板端的MiniUSB接口完成供电与程序烧录、串口通讯，不需要额外搭配编程器，板上的复位按键、电源指示灯、用户状态指示灯、主控芯片、电源稳压电路的位置都完全还原实物布局，做结构设计时可以直接参考模型预留出按键的按压操作空间，避免外壳装配后按键被顶住无法触发，同时指示灯对应的位置可以在外壳上预留透光孔位，不用反复核对实物测量尺寸。

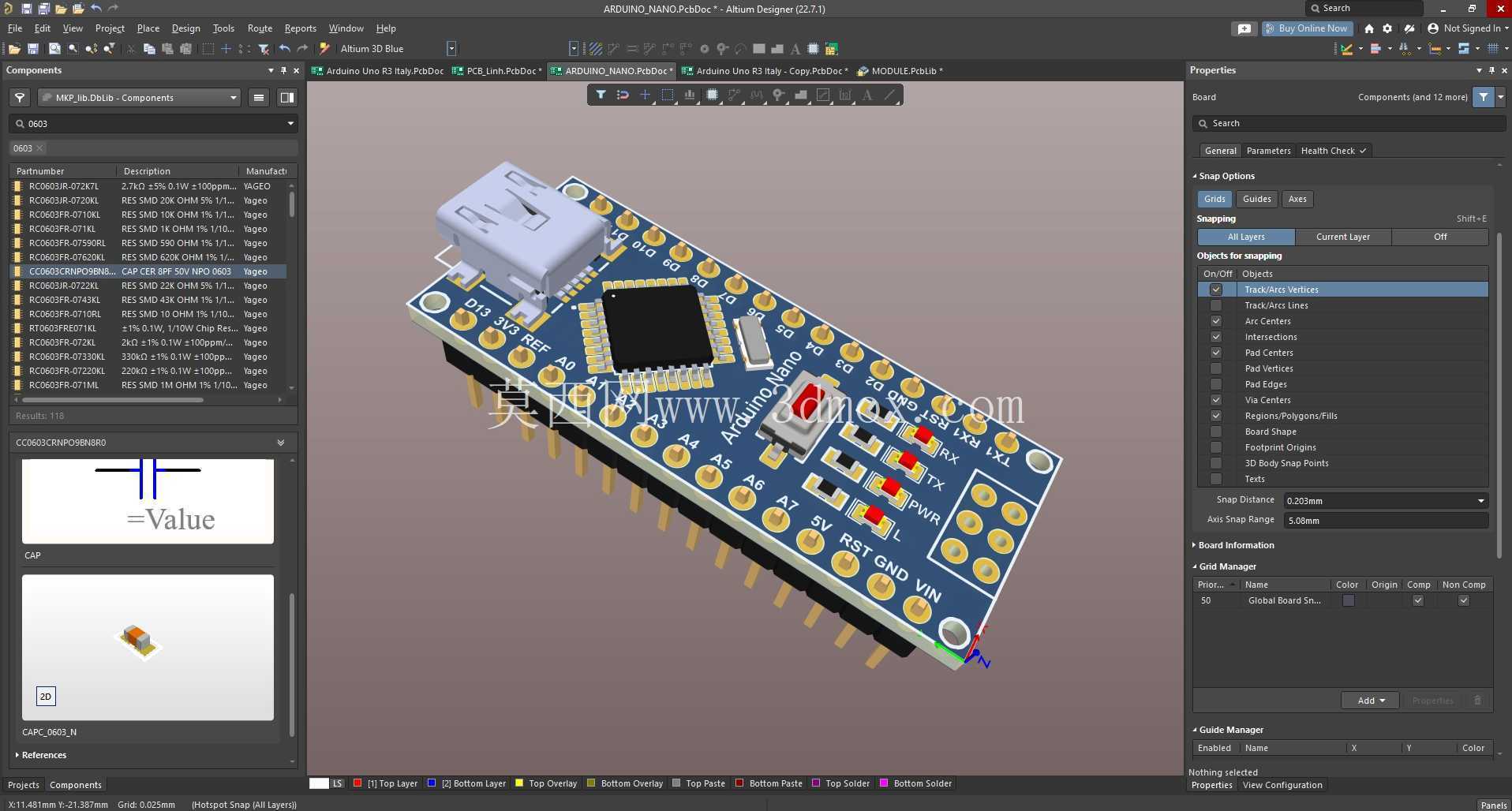

　　建模过程中优先还原了板上所有影响结构装配的特征，包括USB接口的凸台高度、排针的伸出长度、复位按键的凸起高度、板边的圆角处理，甚至连板上丝印对应的顶层覆盖特征都做了还原，导入Altium做协同设计时可以直接匹配PCB封装的外形，不用再单独调整板框与元件高度参数。很多工程师做小型智能硬件结构设计时，经常忽略开发板上贴片元件的实际高度，比如板上的USB接口金属外壳、主控芯片的塑封高度、复位按键的行程高度，这些细节如果建模时遗漏，很容易在装配时出现外壳与元件干涉，导致PCB装不进外壳，或是USB插头插不到位的问题，这个模型里所有元件的高度都按照实物实际尺寸做了还原，包括板基的厚度、焊盘的微小凸起都做了简化但不影响装配校验的处理，既能保证模型精度满足结构设计需求，又不会因为过多细节导致文件过大影响装配体的运行流畅度。

　　在实际项目应用中，这类控制板常被用于小型机器人的核心控制、传感器数据采集节点、桌面小型自动化装置的控制单元、学生课程设计的硬件载体，做这类设备的结构设计时，只需要把这个模型直接导入装配体，就可以快速完成安装位的布局，提前规划好USB接口的出线空间、排针外接连接线的走线路径，避免后续打样后出现接线空间不足、接口被结构件挡住的问题。模型的外形公差控制在0.1mm以内，完全满足结构设计的干涉校验需求，不管是做3D打印的外壳设计，还是做注塑外壳的结构评审，都可以直接使用，不需要再反复对照实物测量调整尺寸。

　　板上的排针分为两侧长排针，每侧15个引脚，引脚的长度、直径都按照标准排针尺寸建模，做载板设计时可以直接匹配对应的封装孔位，不用再单独核对排针的尺寸参数。电源部分的稳压芯片、USB接口的金属屏蔽罩这些容易被忽略的结构特征都做了精准还原，在做紧凑空间的设备设计时，这些细节往往是决定装配是否顺畅的关键，比如有些便携设备的内部空间非常紧张，板卡与外壳内壁的间隙只有0.5mm，如果模型没有还原USB接口的金属屏蔽罩厚度，很容易设计出来的外壳顶住金属屏蔽罩，导致PCB装配到位后出现倾斜，甚至压坏板上的元件。
