广场驱动器快速释放卡具结构设计

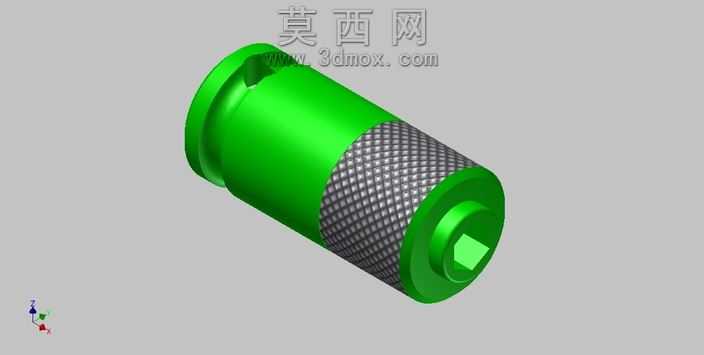

本作品为广场驱动器配套的快速释放卡具三维模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械加工的公差规范，对各部件的配合尺寸进行了精准约束，确保模型可直接对接生产加工环节。模型主体为筒状回转结构，建模时先通过草图绘制截面轮廓，再利用旋转特征生成主体基体，后续通过拉伸、切除等特征完成端部的方头接口、法兰限位边等结构的创建，中部的防滑滚花区域采用纹理映射结合阵列特征实现，还原了金属滚花的真实触感与视觉效果。材质设置上，主体结构选用高强度工程塑料材质，赋予鲜亮的绿色外观，既符合户外设备的辨识度要求，也能体现工程塑料耐磨、抗腐蚀的材质特性；中部滚花区域赋予金属哑光材质，通过粗糙度参数调整模拟滚花后的磨砂质感，与两端的亮面塑料形成鲜明的材质对比，提升了模型的渲染真实感。结构设计层面，该卡具采用同轴回转体布局，一端的法兰边用于轴向限位，另一端的内凹方头结构可与驱动器的输出端实现周向固定，中部的滚花区域方便操作人员徒手拧动实现快速装拆，无需额外辅助工具，整体结构紧凑，无冗余部件，各部位的壁厚经过力学验算，在满足强度要求的前提下尽可能控制整体重量，适配广场场景下频繁拆装的使用需求。渲染阶段采用三点布光方案，主光源模拟户外自然光，辅光源补充暗部细节，背光源勾勒模型轮廓，通过调整材质的反射、折射参数，让塑料部分的通透感与金属部分的哑光质感得到充分展现，最终呈现的渲染图清晰展示了卡具的整体形态与细节特征，可用于产品展示、装配指导等场景。
