PVC卡片裁切ID标签刀具结构设计

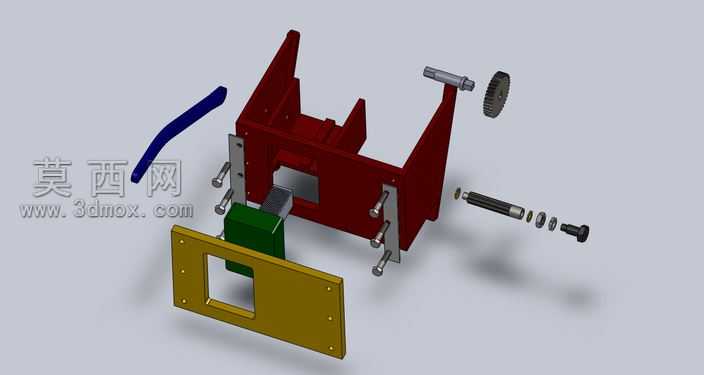

本作品为针对标准90×135毫米PVC卡片裁切需求设计的ID标签专用刀具，整体采用三维参数化建模完成全结构搭建，完整还原了刀具的装配逻辑与功能细节。建模过程中首先依据PVC卡片裁切的受力需求，确定了刀架主体的支撑结构：深红色的主承载架采用双侧立板加横向加强筋的结构形式，在三维软件中通过拉伸、切除特征完成主体轮廓构建，同时预留了多组螺栓安装孔位，用于固定导向组件与裁切执行部件，保证架体在裁切受力时不会出现形变偏移。金色的前置定位板通过多组紧固螺丝与主架连接，板件中部开设的方形镂空为裁切工位的定位基准，建模时严格匹配标准PVC卡片的尺寸公差，确保卡片送入后可精准对齐裁切位置，避免出现裁切偏斜、尺寸超差的问题。绿色的裁切执行模块采用滑动导向结构，搭配金属导向轴与复位弹簧组件，在三维装配环境中完成了运动干涉校验，确认模块沿导向轴往复运动时无卡顿、无碰撞，可稳定传递裁切压力。蓝色的操作手柄通过人机工程学弧度设计，在建模时调整了握持区域的曲面曲率，保证操作人员施力时手感舒适，可均匀传递裁切力度。侧边配套的齿轮调节组件、锁紧螺栓、定位销等细小零件均按照机械设计标准完成单独建模，再通过装配约束整合到整体结构中，完整呈现了刀具的调节、锁紧、定位功能。渲染阶段针对不同部件赋予了对应材质：金属架体采用哑光金属漆材质还原工业工装的质感，裁切刀片赋予高硬度合金钢材质并添加刃口高光效果，塑料操作件采用磨砂工程塑料材质，定位板做了阳极氧化金色金属质感处理，通过环境光遮蔽效果突出各部件的装配层次，清晰展现内部的结构衔接关系。设计过程中充分考虑了实际使用场景，可一次完成4张A4幅面PVC矩阵卡片的裁切作业，所有活动部件均预留了维护拆卸空间，易损件可单独更换，整体结构紧凑、功能明确，完全适配小批量PVC卡片的精准裁切需求。
