艾伦布拉德利紧凑型工业触摸屏三维结构

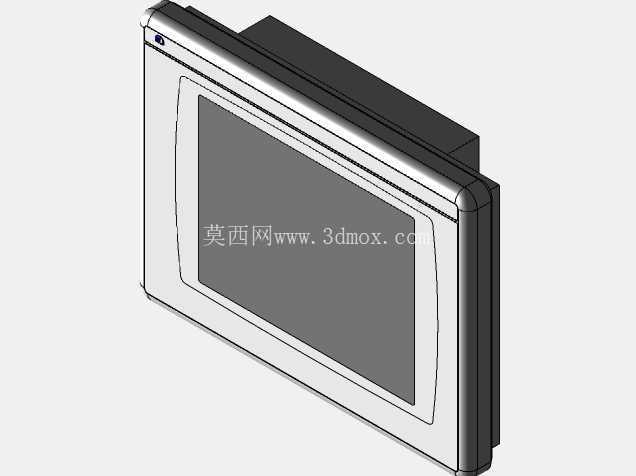

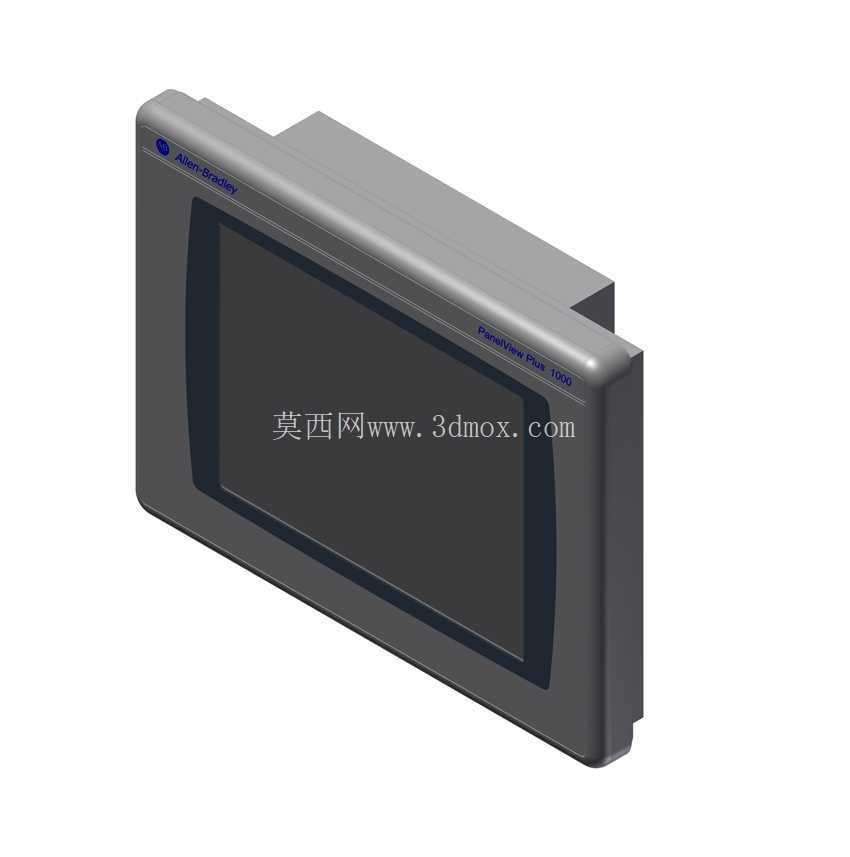

　　在离散制造产线的设备改造、小型单机设备配套场景里，这类紧凑型人机交互终端的选型和结构适配一直是电气设计、结构设计人员需要反复核对的环节，本次还原的这款10英寸级工业操作终端，是罗克韦尔自动化面向小型设备控制场景推出的PanelView Plus Compact系列1000型号，三维建模过程中完全参照实物的安装边界、接口布局、壳体弧度做了1:1的结构复刻，没有做简化处理，方便设计人员直接导入设备装配体做干涉检查、开孔尺寸核对。

　　从实际应用场景来看，这类终端常被安装在小型包装单机、输送线旁操作柱、小型水处理设备控制柜、实验室小型试验设备的面板上，不需要额外的安装附件，直接通过面板卡扣就能固定在控制柜门板上，相比大尺寸的高端HMI，它的安装深度更浅，对于柜内布线空间紧张的小型控制柜非常友好，不会和柜内的PLC模块、接线端子、开关电源产生空间干涉。建模时特意保留了壳体侧面的散热筋细节，这些细微的凸起结构在实际使用中是辅助壳体自然散热的结构，很多简化模型会忽略这部分，导致做热仿真或者结构装配检查时出现偏差，本次建模把这些非外观但有实际工程意义的结构都做了还原，包括前面板的密封胶条安装槽位，这个槽位的尺寸直接决定了面板安装后的IP防护等级，槽宽、槽深的尺寸都和实物保持一致，方便设计人员核对配套密封件的选型。

　　从功能特性对应的结构设计来看，这款终端的前面板采用了略微内凹的屏幕保护设计，屏幕四周的壳体高出屏幕表面1.5mm左右，这个设计细节是为了避免现场操作人员擦拭面板、或者有小物件磕碰时直接接触屏幕表面，降低屏幕被刮花、撞碎的风险；屏幕下方的功能标识区做了细微的凹印处理，不会因为长期擦拭导致标识磨损；壳体的背部接口区域做了下沉式设计，电源接口、通讯接口都布置在背部的下沉槽内，接线完成后线缆的弯折半径可以控制在合理范围内，不会因为柜门关合挤压到线缆接头，很多现场安装出现的通讯接头松动、电源接头接触不良问题，往往就是前期建模时没有考虑接口的下沉空间，导致线缆弯折角度过大、长期受力松脱，这个模型里把接口的安装高度、槽位深度都做了精准还原，设计人员可以直接在装配体里模拟线缆走线，提前规避这类安装隐患。

　　安装边界方面，这款终端的面板开孔尺寸是行业内10英寸紧凑型HMI的通用适配尺寸，建模时把面板安装的卡扣位置、卡扣的伸缩行程都做了结构体现，设计人员在做控制柜门板开孔时，可以直接提取模型里的开孔轮廓线，不需要再反复核对样本尺寸；壳体的整体宽度、高度、深度都按照实物比例还原，包括背部的安装固定挂点位置，对于需要采用壁挂安装、悬臂安装的场景，可以直接匹配对应的悬臂支架安装孔位，不需要额外做转接板的设计。另外模型里还原了前面板的状态指示灯位置，这个指示灯在屏幕左上角，是设备运行、通讯状态的指示窗口，建模时保留了指示灯的透光罩结构，方便做面板布局的视觉效果确认，避免和面板上的其他按钮、标识产生位置冲突。

　　从建模的设计思路来说，整个模型采用实体建模方式，没有使用大量的曲面面片拼接，所有的安装配合面都是规整的平面或者规则圆弧面，导入到不同的三维软件里都不会出现破面、特征丢失的问题，结构工程师可以直接对模型进行编辑，比如修改安装卡扣的尺寸、增加自定义的标识区域、调整接口的位置来适配特殊的安装场景；壳体的壁厚也按照实际产品的壁厚做了还原，大概在2.5mm左右，做壳体强度校核、或者做改装设计时，可以直接基于这个壁厚参数做仿真分析，不需要重新测量壁厚。很多设计人员在做小型设备的三维布局时，往往会找简化的HMI模型来占位，最后出工程图的时候才发现开孔尺寸不对、安装深度不够，导致现场安装时需要重新扩孔、甚至调整柜内元件布局，这款精准还原的模型可以在设计初期就把所有的安装边界、干涉风险都排查掉，减少后期现场安装的整改工作量。

　　另外在实际产线应用里，这类紧凑型HMI往往需要和小型PLC、变频器、传感器直接通讯，模型里还原的通讯接口位置，可以帮助设计人员提前规划通讯线缆的走线路径，比如从HMI接口到PLC通讯口的线缆长度、走线路径，是否需要经过线槽、是否会和动力线缆产生交叉干扰，这些细节在三维布局阶段就可以通过模型来确认，避免后期布线时出现线缆长度不够、或者走线不合理导致的信号干扰问题。屏幕的显示区域尺寸也做了精准还原，设计人员在做上位机画面设计时，可以参考这个显示区域的比例来调整画面的布局，避免画面内容超出显示范围、或者按钮位置太靠近屏幕边缘导致操作不便。
