0.96英寸OLED显示模组结构设计方案

　　在嵌入式开发、小型智能终端、便携检测设备的结构设计环节中，显示单元的选型与结构适配往往是决定整机装配效率、后期维护便捷度的核心环节，0.96英寸OLED显示模组作为小尺寸显示场景的常用选型，其结构设计的合理性直接影响整机的布局紧凑度与使用可靠性。这类显示模组常被用于手持检测仪器的参数显示区、小型工控终端的状态反馈模块、开源硬件开发板的调试输出界面、智能穿戴设备的信息展示窗口，在很多对安装空间有严格限制的场景下，这类小尺寸OLED的结构边界设计需要兼顾PCB固定、排线弯折空间、玻璃面板防护三个核心维度。

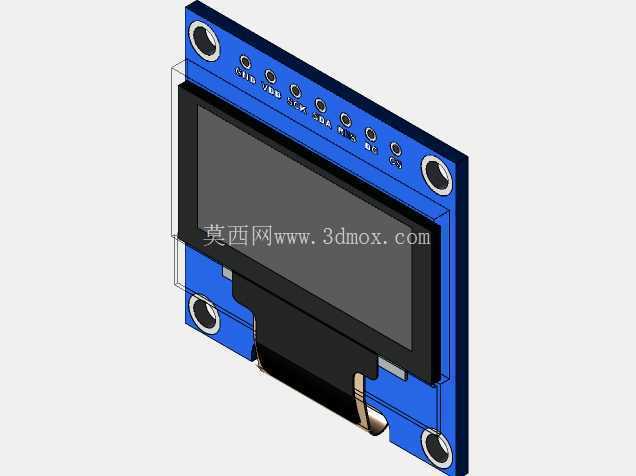

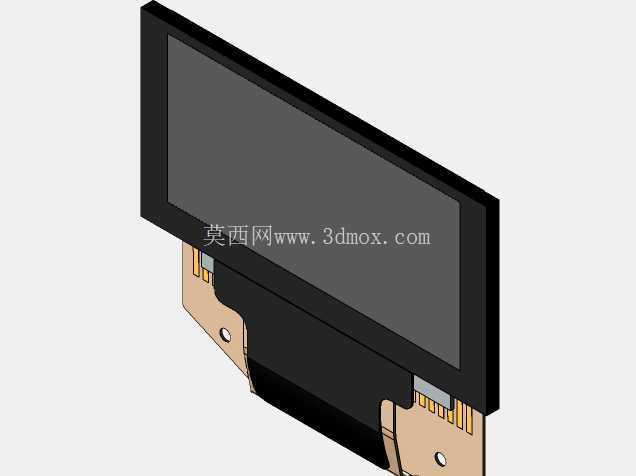

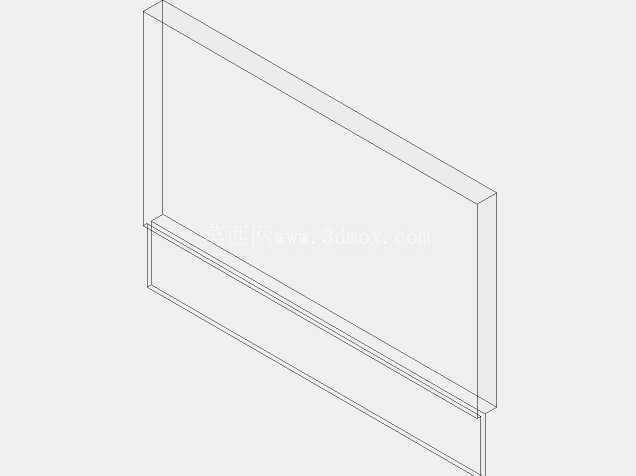

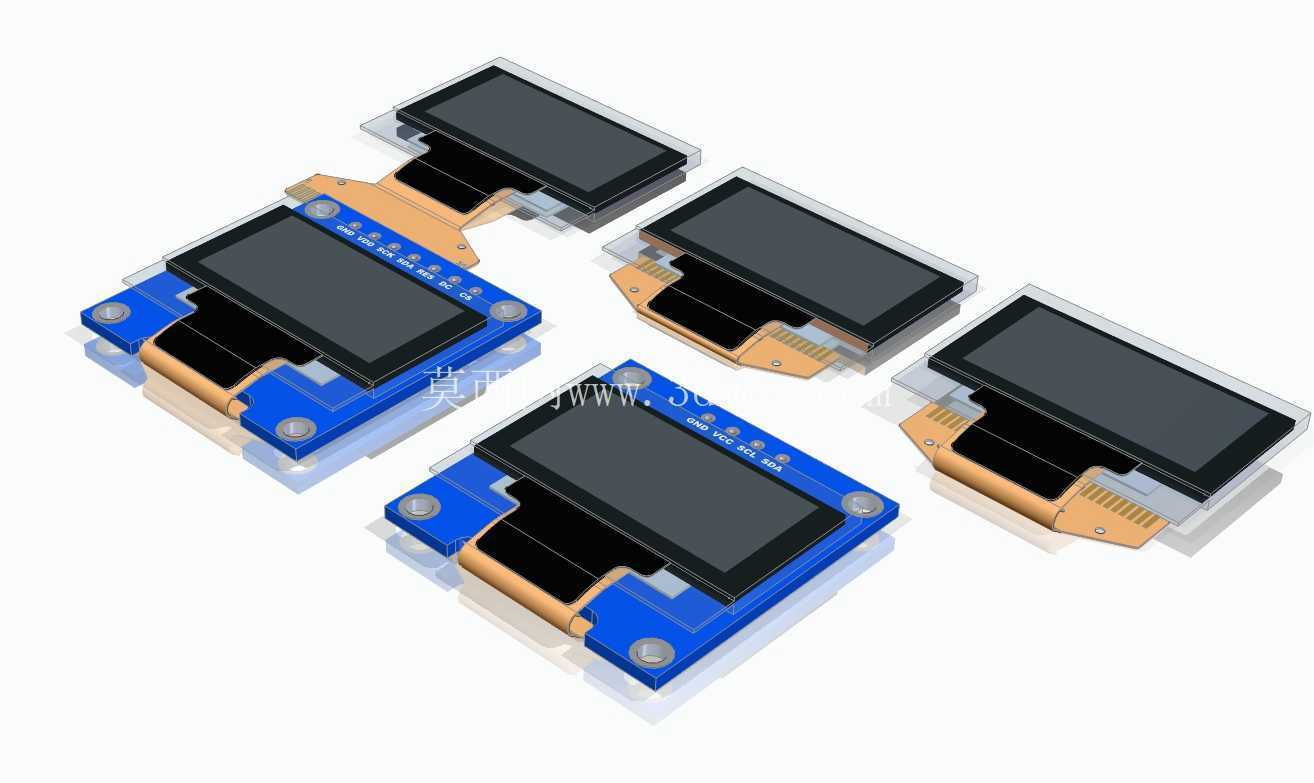

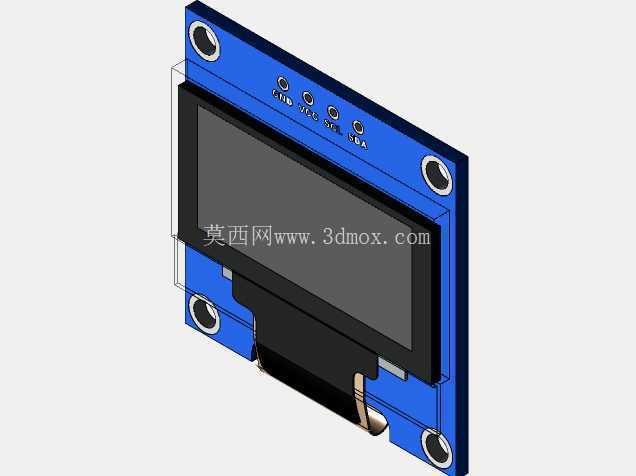

　　从实际功能特性来看，这类OLED模组采用自发光显示原理，无需额外背光层结构，相比同尺寸TFT液晶模组可以压缩整体厚度，在结构堆叠时能够为其他元器件预留更多纵深空间。不同通信协议版本的模组在PCB布局上存在细微差异，支持SPI与I2C通信的版本在引脚排布、板载元器件布局上做了区分，建模时需要针对不同配置版本单独处理安装孔位、引脚伸出长度的参数，避免出现装配干涉。本次建模过程中特意将玻璃显示面板与PCB底板做了分离式结构处理，玻璃面板作为独立零件单独建模，既可以模拟实际生产中玻璃与PCB通过柔性排线连接的装配关系，也能方便结构工程师在做整机防护设计时，单独针对玻璃区域做视窗开口、防尘垫圈的适配设计。

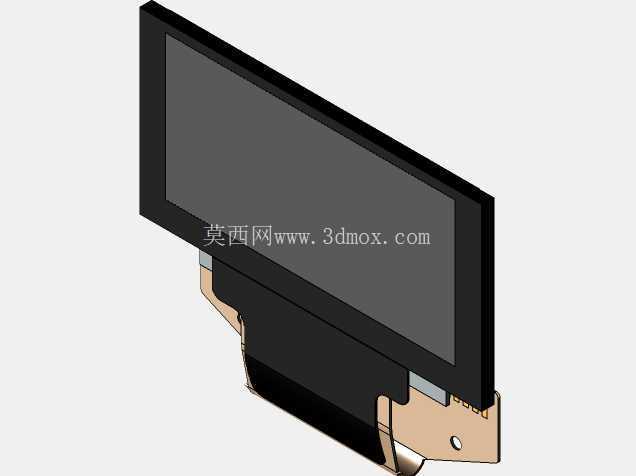

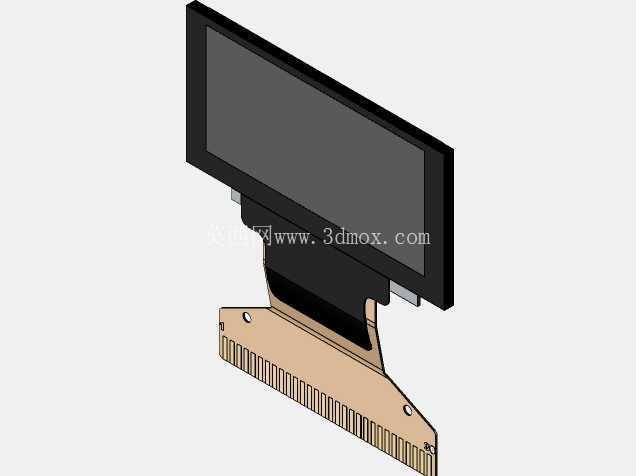

　　设计思路上，首先围绕PCB基板的安装边界做基准定位，四个角位的固定孔位按照行业通用的M2螺丝安装尺寸做预留，孔位周边做了沉台处理，保证螺丝锁紧后不会突出PCB表面，避免顶到上方的玻璃面板或者整机外壳。柔性排线的伸出位置与弯折半径做了模拟，排线与PCB连接的补强板区域做了加厚处理，还原实际生产中的工艺结构，方便工程师在做整机布线时评估排线弯折后的空间占用，避免排线过度弯折导致的接触不良问题。玻璃面板的显示区域做了精准的边界划分，非显示区域的黑边尺寸按照实际物料的公差范围做了预留，在做外壳视窗设计时可以直接参考该边界做开口尺寸标注，减少后期试装时的视窗偏移问题。

　　外形尺寸与安装边界方面，模组整体的长宽尺寸控制在适配小型设备面板的范围内，PCB板的厚度按照常规1.6mm板厚设计，玻璃面板加上贴合层的总厚度控制在1.2mm以内，整体装配完成后的总厚度不超过5mm，能够适配大部分薄型外壳的安装需求。安装孔位的中心距按照通用尺寸做了标准化处理，可以兼容市面上多数开源硬件的扩展板安装位，也能直接适配常规的仪器面板开孔尺寸。在建模时特意还原了不同配置版本的结构差异，比如部分版本板载的电平转换芯片、上拉电阻的位置都做了等比例还原，避免在做结构堆叠时出现元器件与外壳筋位干涉的问题。玻璃面板与PCB之间的支撑高度按照实际物料的支架高度做了还原，保证两者之间留有足够的空隙容纳柔性排线的弯折段，同时也能避免玻璃受压后直接接触PCB上的焊点导致玻璃碎裂。

　　在实际选型应用中，结构工程师可以直接基于该模型做整机的虚拟装配，验证安装孔位的同轴度、视窗的对齐度、排线的走线路径是否合理，不需要等待实物样品到位就能提前发现结构干涉问题，缩短产品开发周期。分离式的玻璃面板设计也能方便工程师做不同的表面处理方案模拟，比如在玻璃表面加贴防刮保护膜、增加防眩光涂层后的厚度变化都可以通过调整零件参数快速验证，评估对整体装配尺寸的影响。对于做二次开发的工程师来说，该模型也可以直接用于生成安装位的工程图纸，标注孔位尺寸、公差要求，直接对接生产环节的加工需求，减少重复建模的工作量。
