2020规格T型槽铝挤压型材结构设计

项目分类:铝型材 发布时间:2024-11-28 ID:818479

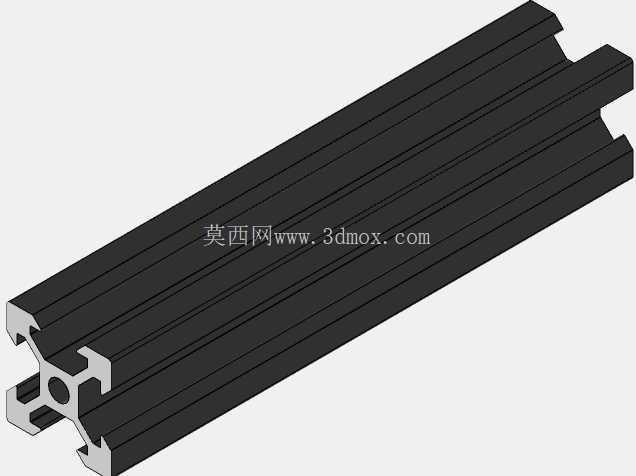

  • 2020规格T型槽铝挤压型材结构设计

  不同于大截面重载铝型材需要搭配高强度角件与螺栓连接,20规格的T型槽型材在装配时更侧重快速拼接与灵活调整,T型槽的槽口尺寸经过挤压工艺的精准控制,能够直接适配标准T型螺栓与滑块螺母,不需要在型材上额外打孔攻丝,装配时只需要将螺母预置入槽内滑动到指定位置,拧紧螺栓即可完成连接,大幅缩短了设备搭建的周期,也方便后期对结构进行调整改造。从设计思路来看,这款型材的截面采用了对称式四槽布局,四个侧面均开设标准T型槽,不管是进行直角拼接、平行连接还是斜向支撑搭建,都能找到对应的安装槽位,不需要额外定制特殊截面的型材。在非标自动化设备搭建、小型检测仪器机架、桌面级工装夹具基座的设计过程中,20系列铝挤压型材是小负载结构场景下的核心选型品类,本次涉及的20×20截面T型槽铝型材,正是针对轻载模块化装配需求开发的基础结构件。这类型材的应用场景覆盖极广,从实验室小型试验台的支撑框架,到电子生产线上的微型物料导向架,再到3D打印机的机身骨架、视觉检测设备的相机安装支架,只要是负载不超过单根型材每米15kg均布载荷的结构,都能看到这类小截面铝型材的应用。

  型材中心位置设计有圆形通孔,一方面可以减轻型材自身重量,在保证截面抗弯强度的前提下降低材料用量,另一方面这个中心孔也可以作为穿线通道,在搭建电气类设备框架时,传感器、执行器的线缆可以直接从型材中心穿过,避免线缆外露造成的剐蹭、积尘问题,让整体设备外观更整洁,也提升了电气布线的安全性。截面的壁厚经过力学仿真优化,在常规挤压工艺可实现的公差范围内,壁厚均匀性控制在±0.1mm以内,既避免了壁厚过薄造成的连接位置滑牙、受力变形问题,也不会因为壁厚过大造成材料浪费与成本上升。型材端部的截面形状经过特殊设计,槽口边缘做了微小的倒角处理,在装入T型螺母或者端盖的时候不会出现卡滞,也能避免装配过程中锋利的边缘划伤操作人员。

  在实际选型使用时,需要明确这款型材的安装边界:单根型材的直线度每米误差不超过0.3mm,扭转误差每米不超过0.5°,在作为水平支撑梁使用时,支撑跨距建议不超过600mm,如果跨距过大需要增加中间支撑立柱,避免长期负载下出现挠度变形影响设备精度。T型槽内的螺母滑动阻力经过表面氧化处理后控制在合理范围,既不会因为阻力过大造成螺母滑动困难,也不会因为阻力过小导致螺母在垂直安装时自由滑落。型材表面采用常规阳极氧化处理,氧化膜厚度在8-12μm之间,具备基础的防锈、防腐蚀能力,在普通工业车间环境下使用不需要额外做表面防护,如果是在洁净室或者有腐蚀性气体的环境下使用,可以选择硬质氧化或者电泳表面处理的版本。在进行框架搭建时,相邻两根型材的连接可以根据受力情况选择不同的连接方式:如果是仅受垂直压力的直角连接,可以采用内置角槽连接件,连接后连接件完全隐藏在型材槽内,外观平整没有突出部件;如果是需要承受侧向拉力的连接位置,则需要搭配外置压铸角件,通过螺栓分别与两根型材的槽内螺母锁紧,提升连接位置的抗剪切能力。很多初次使用这类小截面铝型材的设计人员容易忽略槽口的承载极限,在T型槽上悬挂过重的部件,会造成槽口变形导致螺母滑出,实际上单个M4规格的T型螺栓在这款型材槽内的最大锁紧拉力不超过800N,设计悬挂负载时需要预留足够的安全系数,避免使用过程中部件脱落。

  另外这款型材的截面尺寸兼容性很强,可以和同系列的2040、2080型材进行无缝拼接,只需要采用对应规格的连接配件,就能搭建出不同截面组合的复合框架结构,满足不同位置的强度需求。在做三维建模时,这款型材的截面草图需要完全贴合挤压成型的实际尺寸,尤其是T型槽的收口位置尺寸,如果建模时槽口尺寸偏差超过0.2mm,后续装配时就会出现标准螺母无法装入或者装入后间隙过大松动的问题,建模时可以直接以实际挤压截面的测绘尺寸为基准,拉伸生成实体后,对端部的安装孔、连接位做特征处理,不需要额外做工艺倒角,因为实际生产中挤压型材的边缘倒角是模具自带的,不需要二次加工。很多设计人员在建模时会把型材的内圆角做的过大或者过小,实际上这款型材的内圆角半径统一为R0.5,是挤压模具的标准圆角,建模时保持这个数值才能和实际生产的型材尺寸匹配,避免后续出加工图纸时出现尺寸误差。
