2020系列T型槽铝合金挤压型材结构设计

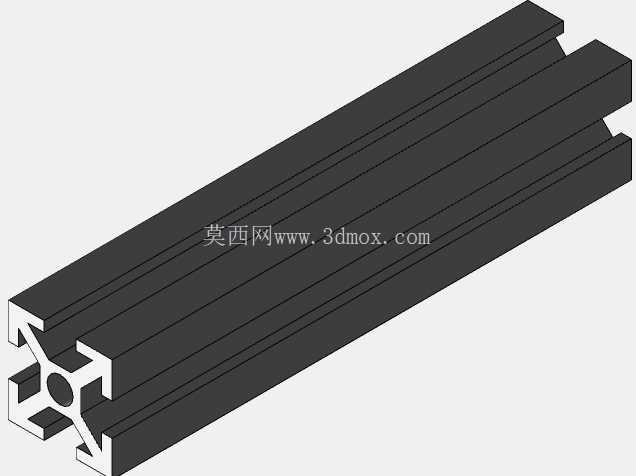

　　在非标自动化设备、小型检测仪器台架、桌面级工装夹具的搭建场景中，2020规格的T型槽铝型材一直是轻量化框架搭建的核心基础构件，这类截面的挤压型材凭借标准化的槽口设计、可控的自重与足够的结构刚性，覆盖了从实验室小型试验台到生产线旁物料架、轻型设备防护围挡的大量应用需求。这款T型槽挤压型材的截面设计遵循20系列铝型材的通用安装边界，截面外轮廓尺寸为20mm×20mm，四个端面均开设标准宽度的T型安装槽，槽口尺寸适配通用的M5/M6规格T型螺栓、法兰螺母，不需要额外在型材本体上钻孔攻丝，仅靠槽内预装的紧固件就能完成多根型材的垂直、平行拼接，大幅降低框架搭建的加工成本与装配周期。

　　从结构设计逻辑来看，这款型材的截面采用对称式布局，中心区域设置带中心通孔的加强筋结构，既能够在挤压生产环节保证型材出料的形位公差稳定性，减少冷却过程中的截面翘曲变形，也能在实际使用中为型材提供足够的抗扭、抗弯截面模量，在单根型材作为1米以内跨度的横梁使用时，配合两端的角码连接，能够承载15kg以内的静态载荷而不会产生超过0.5mm的扰度，完全满足轻型设备框架的刚性要求。四个方向的T型槽采用等宽设计，槽道内部的卡位结构能够限制螺母在槽内的转动，装配时只需要将螺母从型材端部滑入对应位置，拧紧紧固件即可完成连接，不需要额外的防转结构，同时槽口的收口尺寸经过优化，既能够保证T型螺栓的头部顺利滑入，也能避免紧固件在受振动时从槽口脱出，适配有轻微振动的设备安装场景。

　　在实际应用中，这类2020 T型槽铝型材的使用场景非常灵活，既可以单独作为小型设备的安装导轨、传感器安装支架使用，也可以多根拼接组成整体框架：在桌面级3D打印机的机身搭建中，这类型材凭借规整的外轮廓和统一的槽口标准，能够保证运动轴安装的平行度与垂直度，减少机身框架的装配误差；在实验室的小型检测仪器台架搭建中，型材表面的阳极氧化层不需要额外做防锈处理，整洁的外观适配实验室的环境要求，同时可以随时通过T型槽加装隔板、走线槽、防护面板等附件，不需要对原有框架做破坏性改动；在生产线旁的小型物料架、工具挂板搭建中，这类型材的轻量化特性让框架整体移动非常方便，配合脚轮安装件可以快速做成移动式周转架，适配产线频繁调整布局的需求。

　　设计这类挤压型材的三维模型时，需要重点关注截面的几个关键尺寸边界：首先是T型槽的槽口宽度、槽内深度、卡位台阶的尺寸公差，这些尺寸直接决定了配套紧固件能否顺利装配，建模时需要预留合理的挤压公差，避免实际生产出的型材出现螺母卡滞、螺栓无法滑入的问题；其次是截面壁厚的均匀性，挤压型材的壁厚差过大会导致生产时出料速度不一致，产生型材弯曲、扭拧的变形，这款型材的各个侧壁、加强筋的壁厚保持一致，保证挤压生产的工艺可行性；另外中心的通孔设计既减轻了型材的整体重量，也可以作为穿线通道使用，在搭建框架时可以将设备的电源线、信号线从型材内部穿过，让整体布线更加整洁，避免线缆外露带来的安全隐患。

　　在装配连接方面，这款型材适配20系列通用的所有连接配件，包括直角角码、内角连接件、端盖、脚轮安装座、合页安装件、把手连接件等，不需要单独开模定制配套配件，用户在搭建结构时可以直接选用标准配件完成装配，大幅降低设计与采购成本。型材的外表面为平面设计，拼接时相邻型材的平面可以完全贴合，没有凸起或凹槽，组装完成的框架外表面非常规整，方便后续安装防护板、亚克力门板等外围附件，当需要在型材上安装外置零件时，既可以通过T型槽加装紧固件，也可以直接在型材端面的中心孔攻丝，安装端板、脚杯等支撑部件，适配不同的安装需求。

　　不同于重型铝型材的大承载设计，2020规格的T型槽型材更侧重轻量化与装配灵活性，在满足结构刚性要求的前提下尽可能压缩截面尺寸与自身重量，每米长度的型材重量控制在较轻的区间，既方便人工搬运装配，也能降低整体框架的自重负载，对于需要经常移动、调整的轻型设备框架来说，这类型材的适配性远高于钢材焊接框架，也不会出现焊接结构变形后无法调整的问题，所有连接位置都可以反复拆装调整，即使框架搭建完成后需要修改结构尺寸，只需要松开紧固件调整型材位置或者更换对应长度的型材即可，材料的复用率非常高。在建模过程中，模型的拉伸长度可以根据实际使用需求灵活调整，不需要局限于固定的长度尺寸，因为挤压型材本身就是定尺生产后根据需求裁切的，三维模型中只需要保证截面尺寸的准确性，长度参数可以根据不同的设计场景做参数化调整，适配不同尺寸的框架设计需求，这也是这类标准型材三维模型的核心使用价值——设计人员可以直接调用准确的截面模型，根据自己的框架设计调整长度，快速完成整体框架的虚拟装配，验证各个部件的安装位置是否存在干涉，提前排查装配问题，减少实际生产装配中的出错概率。
