风机盘管配套油箱及管路总成结构设计

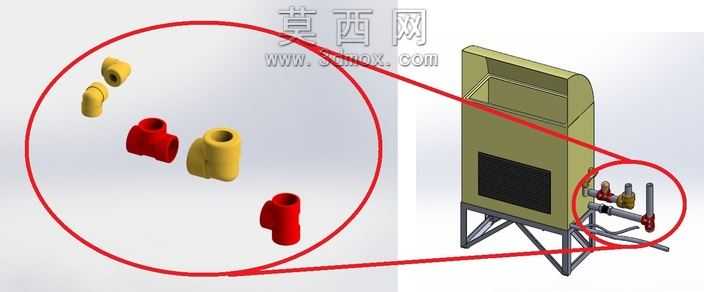

本套三维模型采用SolidWorks平台完成全参数化建模，整体围绕风机盘管机组的配套供油系统展开设计，完整还原了立式风机盘管主机与外接油箱管路组件的装配关系。建模过程中首先对风机盘管主机壳体进行结构还原，按照实际设备比例绘制带圆弧过渡的立式外壳，预留出下部管路接口的安装基准面，壳体表面的格栅通风区域采用阵列特征完成建模，底部支撑支架通过焊接结构的型材拼接完成，保证支架的承重结构与实际设备受力逻辑一致。外接管路组件部分，针对不同通径的管路接头分别建模，区分了红色标识的油路接头与黄色标识的回路接头，每类接头都还原了内螺纹接口、外螺纹对接端、过渡圆弧段的细节结构，接头与管路的连接位置添加了密封结构的细节特征，还原实际装配中的密封配合关系。管路走向采用三维草图路径扫描完成，根据主机接口位置与油箱的安装方位规划管路排布，避免管路之间出现干涉，同时预留出阀门安装的操作空间，管路上的阀门组件采用简化但结构完整的建模方式，还原了阀体、手柄、连接法兰的核心结构。材质渲染阶段，为风机盘管壳体赋予哑光军绿色金属烤漆材质，还原设备外壳的实际质感，支撑支架赋予银灰色磨砂金属材质体现钢结构特征，不同功能的接头分别赋予高饱和红色与黄色的工程塑料材质，与实际产品的色标管理逻辑一致，管路部分赋予银灰色金属镀锌材质，阀门手柄赋予黑色防滑橡胶材质，通过材质区分清晰展现不同部件的功能属性。设计过程中充分考虑了总成的装配合理性，所有部件之间的配合公差按照机械设计标准预留，接头与管路的对接位置添加了装配约束，可直接用于装配干涉检查与工程图导出，整套模型结构完整，细节还原度高，可用于暖通设备的结构教学、产品方案展示以及配套管路的选型参考。
