燃气涡轮发动机用多孔穿孔圆盘结构

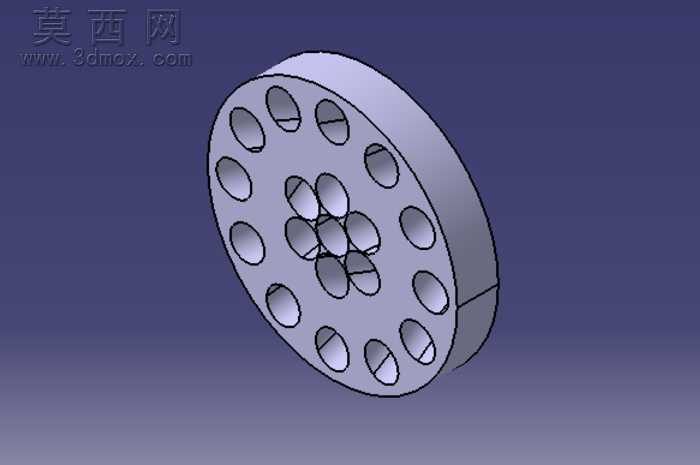

该作品是为燃气涡轮发动机配套设计的多孔穿孔圆盘类零部件，整体采用三维参数化建模方式完成全流程设计，建模阶段优先保证结构尺寸的精准性与可加工性，以圆盘基体为核心特征，通过环形阵列、布尔运算等建模指令完成两类不同孔径的通孔加工：外圈沿圆盘周向均匀排布12个尺寸一致的椭圆形通孔，内圈则以中心为基准密集排布多组圆形通孔，两类孔位的排布均经过流体力学适配性调整，可满足燃气涡轮发动机工作场景下的气流导通、散热减重双重需求。渲染阶段采用哑光金属材质赋予模型真实的金属质感，基底选用深紫蓝色渐变背景突出零件轮廓，通过定向打光凸显孔位的通透感与圆盘的厚度特征，无需额外装饰即可清晰展现零件的结构细节。结构设计上，圆盘外缘做了微小的倒角处理，避免锐边在装配过程中产生应力集中，所有孔位的边缘均做了圆角过渡，既降低了加工过程中的毛刺产生概率，也能减少气流通过时的紊流损耗。设计思路围绕燃气涡轮发动机的实际工况展开，在保证圆盘整体结构强度满足高速旋转要求的前提下，通过多孔设计最大化降低零件自重，同时孔位的排布角度、孔径大小均经过多轮参数调整，确保气流通过时的压损控制在合理区间，兼顾结构可靠性与功能实用性，整体模型特征完整，可直接用于后续的工程出图、仿真分析或加工参考。
