ESP32开发板Type-C与Micro USB接口扩展板

　　在嵌入式开发与物联网终端原型搭建场景中，ESP32系列核心板的外设扩展需求一直是硬件开发环节的高频痛点，这款适配ESP32-DevKitC-32、ESP-WROOM-32核心板的扩展板，正是针对原型验证、小批量功能样机开发场景设计的载板结构。从实际使用场景来看，多数开发者在做传感数据采集、无线通信组网、小型执行器驱动类项目时，核心板原生排针的引脚定义分散，外接电源、调试接口、外设模块时经常出现接线杂乱、供电不稳、接口插拔损耗核心板的问题，这款扩展板通过板载集成的方式，把常用的供电、接口、引脚引出结构做了规整化设计，能直接将核心板插装在载板对应排座上，无需反复飞线，大幅降低原型搭建阶段的接线故障概率。

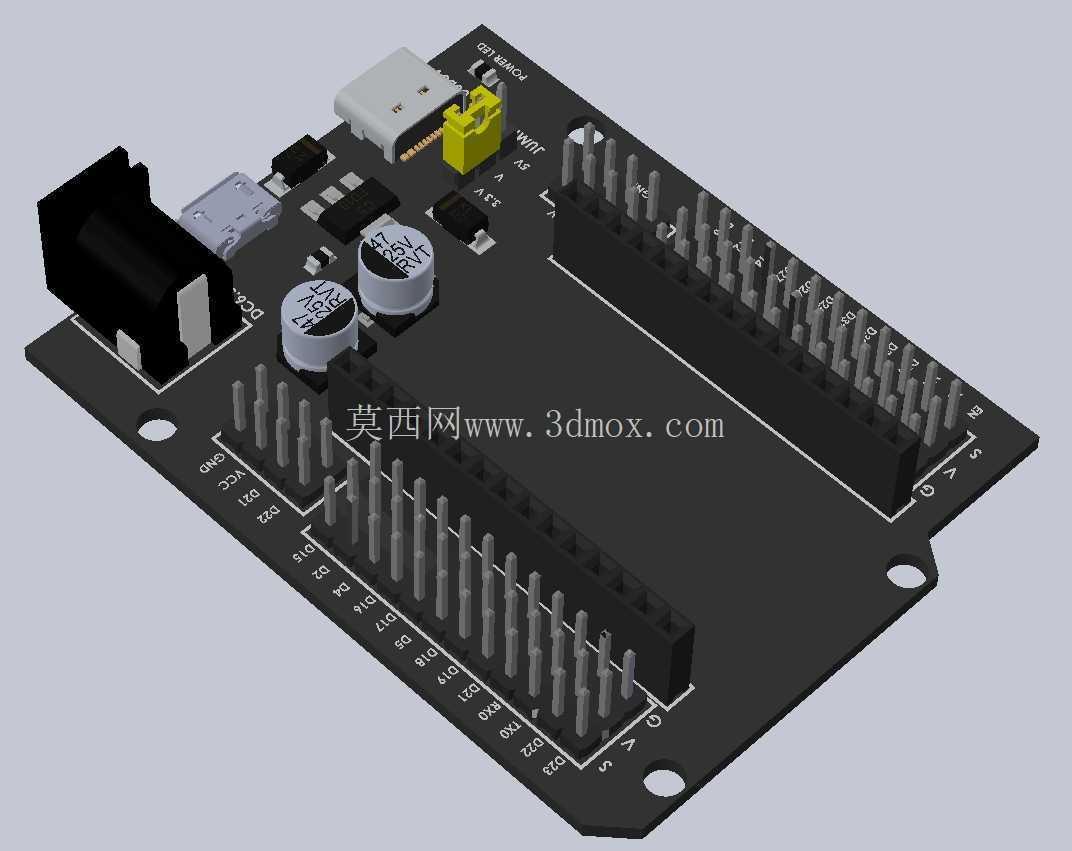

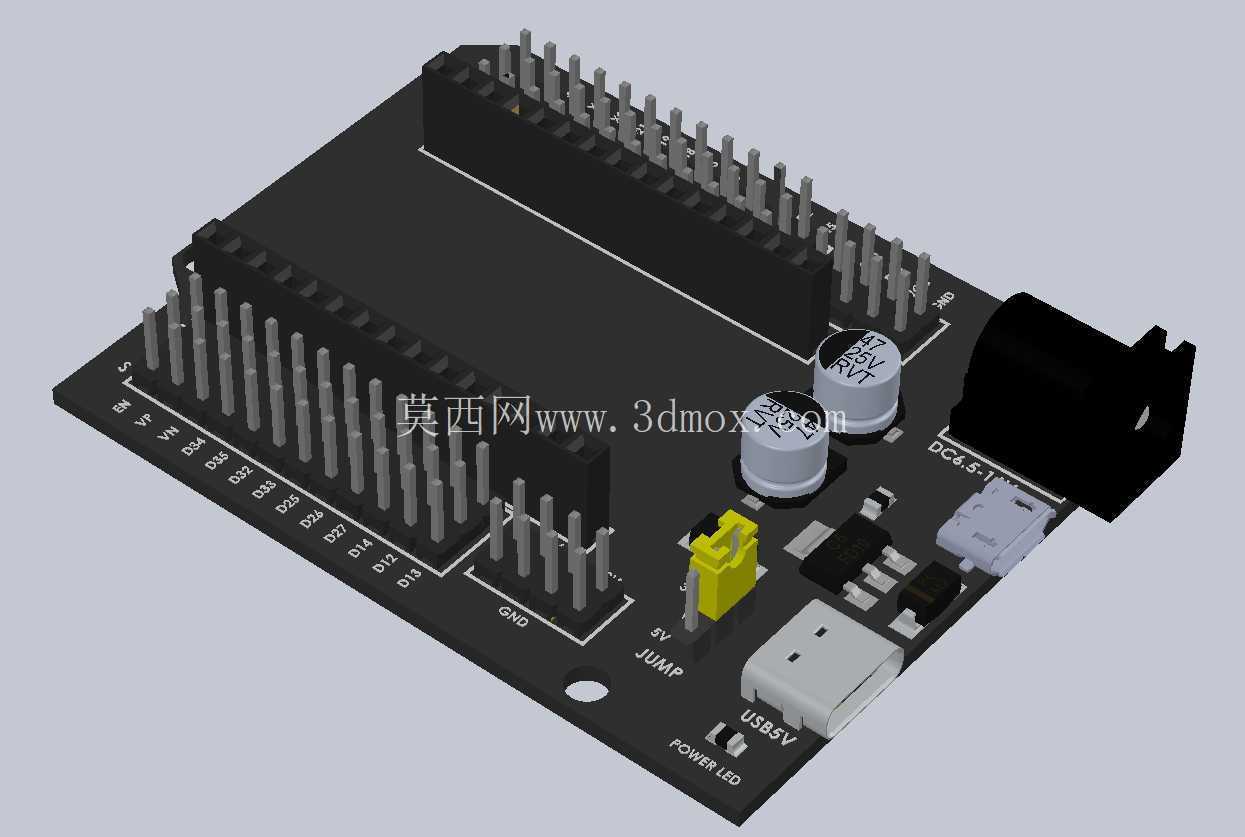

　　从功能特性上看，板载同时预留了Type-C与Micro USB两种接口座，可适配不同年代的调试线材，避免项目开发中线材接口不匹配的问题；独立的直流电源输入座搭配板载滤波电容组，可直接接入外部直流电源为核心板与外接外设供电，无需额外搭接电源模块，板上的电容选型针对ESP32无线发射时的瞬态电流波动做了匹配，能有效降低电源纹波对WiFi、蓝牙通信稳定性的影响。两侧的排针引出座严格对应核心板的引脚定义顺序，丝印层清晰标注了每个引脚的功能编号，接线时无需反复查阅核心板引脚手册，降低接错引脚烧毁模块的风险。

　　设计思路上，这款扩展板完全遵循嵌入式开发载板的实用化原则，没有冗余的功能电路，整体轮廓与核心板尺寸匹配，安装孔位采用标准的M3螺丝孔规格，可直接固定在通用塑料外壳、亚克力安装支架或者3D打印的项目壳体内部，安装边界完全兼容市面主流的ESP32开发板外壳开孔尺寸，不会出现装壳后排针、接口与壳体干涉的问题。板上的接口布局做了防呆设计，电源接口、USB接口全部布置在板边同一侧，外接线材时不会和另一侧的外设接线产生交叉，排座的高度选型经过匹配，核心板插装后整体堆叠高度控制在合理范围，不会因为堆叠过高导致外壳内部空间不足。

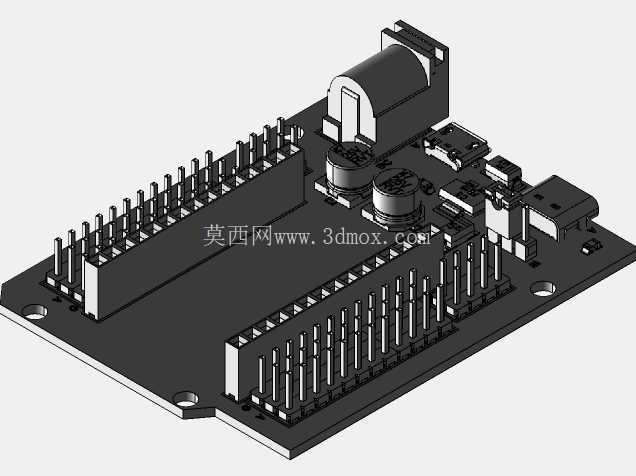

　　从结构细节来看，板载的电源输入座采用大电流规格的DC座，可承载足够的电流供给多外设同时工作，USB接口的固定焊盘做了加大处理，反复插拔调试线时不会出现焊盘脱落的问题；排针座采用加高塑封结构，核心板插装后引脚接触可靠，不会因为轻微晃动出现接触不良导致的程序下载失败、通信中断问题。板上的丝印标识采用耐磨材质，长期使用后引脚编号、接口标识不会因为手指摩擦变得模糊不清，对于需要反复拆装调试的开发场景来说，这类细节设计能有效减少开发过程中的无效排查时间。在实际项目应用中，这款扩展板既可以作为开发阶段的调试载板使用，也可以直接作为小批量样机的核心载板，无需额外重新设计电路板，能大幅缩短项目从原型到样机的开发周期，对于学生课程设计、创客项目开发、小型物联网终端快速验证这类场景，都有很高的适配性。
