适用于RTK场景的带磁座GNSS接收天线

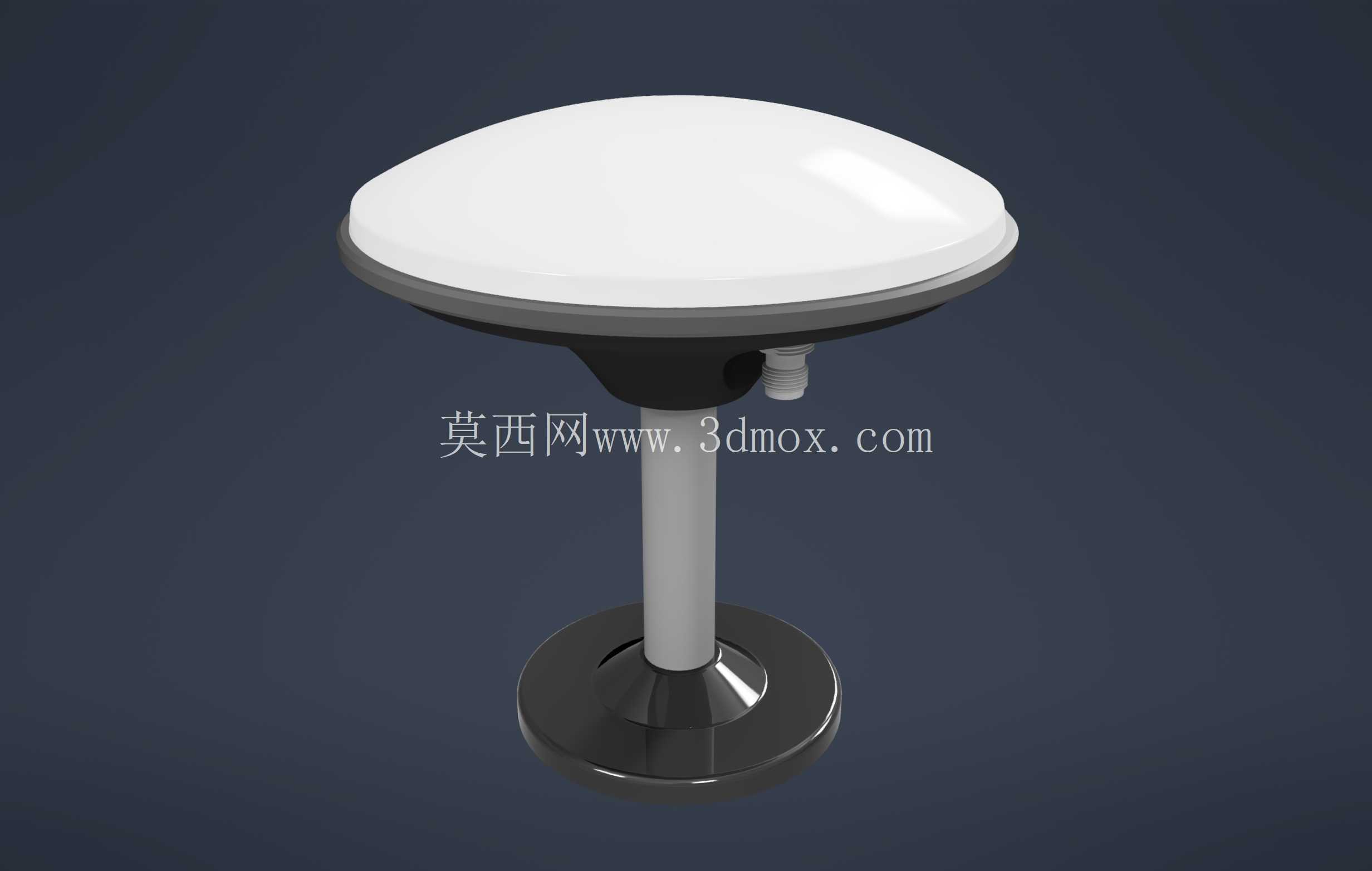

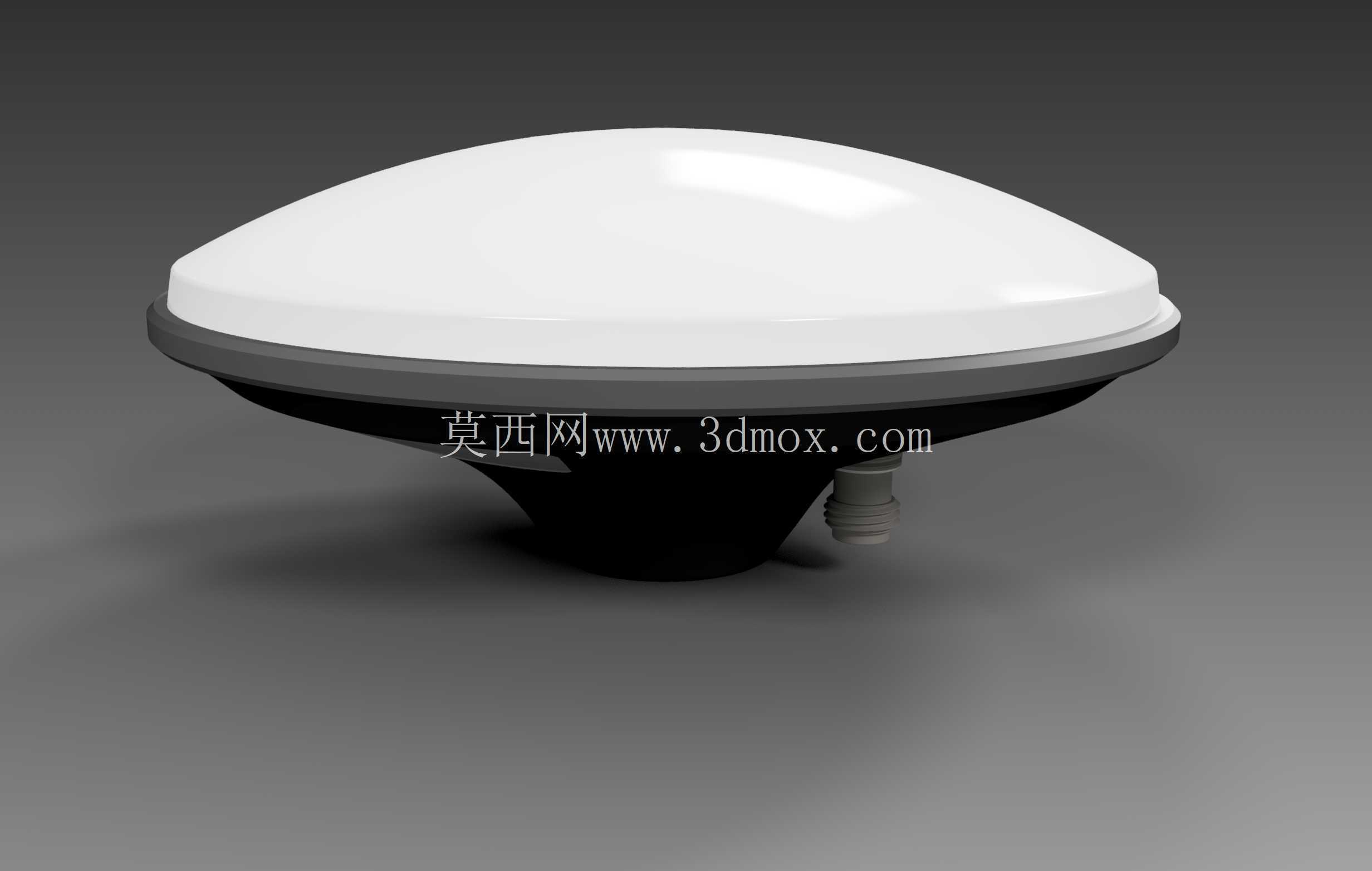

　　这款带磁性安装支架的GNSS天线，核心服务于高精度GPS RTK作业场景，在农田精准作业、工程测绘放样、自动驾驶农机定位、露天矿山设备位姿采集等场景中都能适配。从实际作业需求出发，这类天线的设计首先要解决多系统卫星信号的稳定接收问题，外壳采用低介电常数的工程塑料注塑成型，上壳为流线型飞碟状弧面，既可以降低户外作业时风阻对安装稳定性的影响，也能减少雨雪、扬尘在表面积聚遮挡信号接收面，弧面过渡处做了圆角处理，避免长期户外使用出现应力开裂。天线内部的陶瓷接收单元采用水平居中布局，保证各方向卫星信号的接收增益一致性，底部的信号引出接头采用标准同轴接口，和常见的RTK接收机、定位终端的馈线接口通用，不需要额外做转接线缆适配。

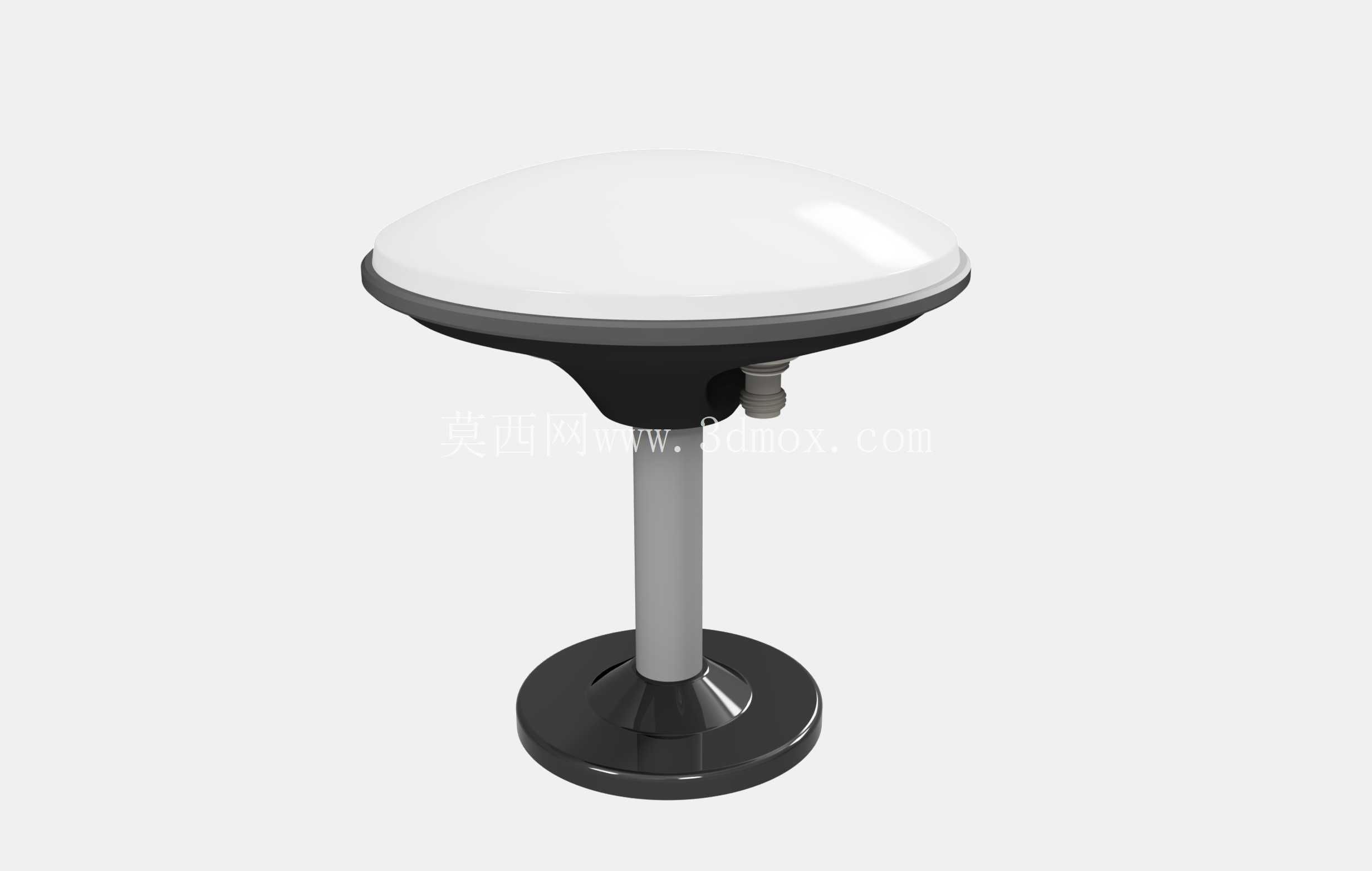

　　磁性安装底座是这款天线的核心设计亮点，底座内嵌的强磁单元可以直接吸附在农机车顶、工程设备金属外壳、测绘作业临时支架的金属表面，不需要额外打孔、焊接安装支架，临时作业场景下可以快速完成布设，转场时直接取下即可，不会对设备表面造成安装损伤。磁座的吸力经过匹配设计，在常规作业颠簸、常规风速下不会出现移位，同时也不会因为磁力过强导致拆卸困难，或是磁化周边的金属敏感部件。底座和天线主体的衔接处做了锥形过渡结构，既可以提升整体结构强度，也能让馈线从锥形结构的侧下方引出，避免线缆在安装位置出现直角弯折，延长馈线的使用寿命。

　　从安装边界来看，这款天线的整体高度控制在较低范围，安装后不会过多超出设备顶部轮廓，避免在作业过程中被周边障碍物剐蹭；接收面的直径覆盖了多星多频接收单元的信号接收角度要求，安装时只需要保证天线上方无金属遮挡，即可稳定接收全星座卫星信号。天线的下壳和上壳采用超声波焊接工艺密封，配合底座处的密封胶圈，可以达到户外作业的防尘防水要求，在雨天、扬尘环境下都能正常工作，不会因为水汽、粉尘进入内部导致接收单元失效。

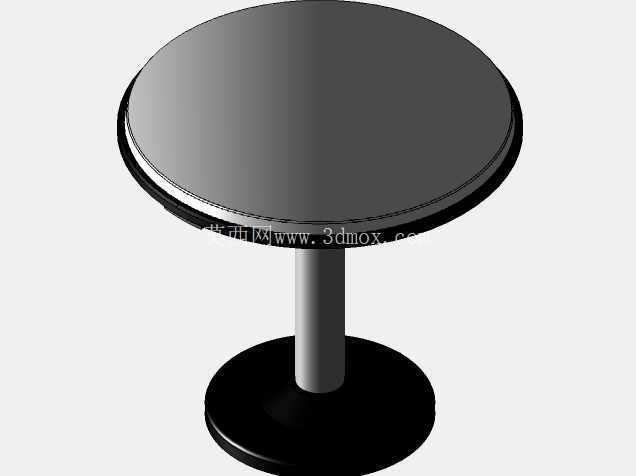

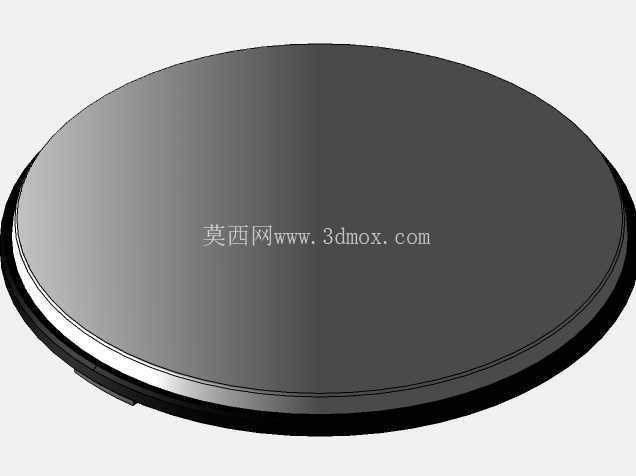

　　在结构建模过程中，需要重点关注几个配合尺寸：一是上壳和下壳的焊接止口尺寸，止口的配合公差要控制在合理范围，既要保证超声波焊接时的熔接强度，也要避免装配后出现溢料影响外观；二是磁座和天线主体的连接螺纹尺寸，要保证和常规安装支架的螺纹孔匹配，同时螺纹处要做密封处理，避免水汽从螺纹间隙进入天线内部；三是信号接头的伸出长度和角度，要保证馈线插接后有足够的弯曲空间，不会因为接头突出过多导致安装时和安装面干涉。另外，天线外壳的壁厚要保持均匀，避免注塑成型时出现缩痕、翘曲，影响信号的穿透一致性；外表面做哑光处理，减少阳光直射时的反光，避免在高温环境下因为表面吸热过多导致内部温度过高，影响接收单元的工作稳定性。

　　实际选型使用时，这类天线不需要额外的安装附件，只要安装面为导磁金属材质即可快速固定，对于非导磁的安装面，也可以搭配配套的金属转接片实现固定，适配不同的安装场景。天线的信号接收角度覆盖了从地平线到天顶的全空域，在低仰角卫星信号的接收上做了增益优化，即使在周边有部分遮挡的半开阔场景下，也能保持稳定的信号锁定，满足RTK厘米级定位的信号质量要求。
