DCW-250杜克便携电动牵引绞车结构

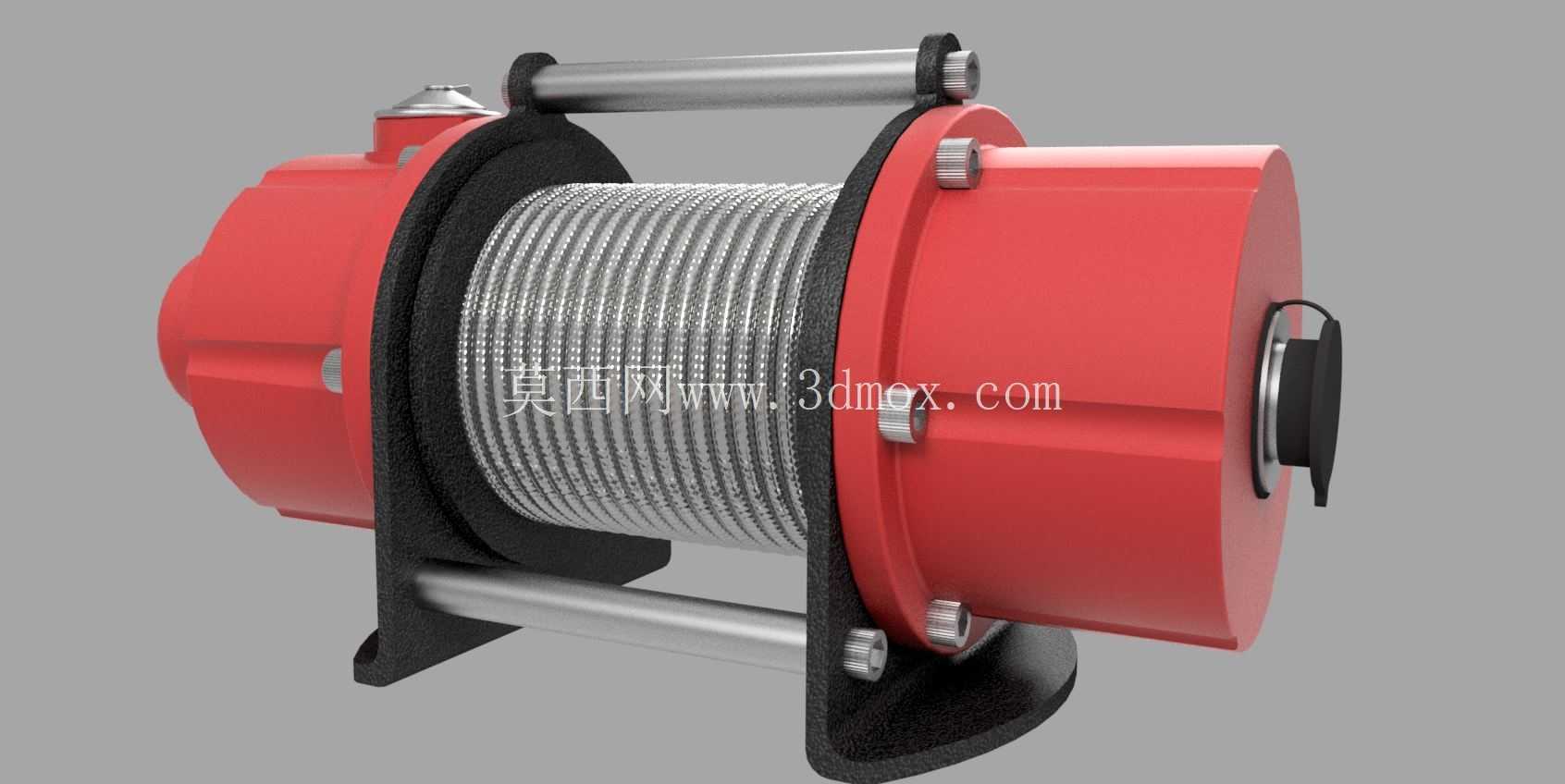

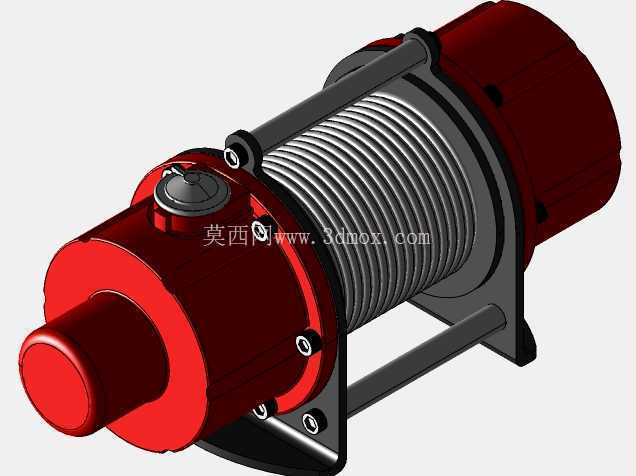

　　这款DCW-250 Duke电池驱动绞车，核心定位是户外无外接电源场景下的轻中型载荷牵引作业，常见于越野救援、户外工程抢修、林业小型物料转运、游艇装卸等场景，区别于传统车载液压绞车、工频电动绞车，其自带电池动力单元的设计完全摆脱了对车辆动力输出、外接供电线路的依赖，单人即可完成设备部署与操作，适配复杂无供电的野外作业环境。从结构设计逻辑来看，整机采用对称式布局，动力单元与减速集成腔体分置卷筒两侧，卷筒部分采用多层缠绕式钢丝绳排布结构，绳槽做了圆弧过渡处理，避免钢丝绳在多层收放过程中出现挤压咬绳、乱绳问题，卷筒两端的挡边高度预留了足够的绳层余量，可匹配额定载荷下的全行程绳索收放需求，不会出现绳索脱出卷筒的故障。两侧的安装支架采用一体式铸钢支撑结构，支架底部预留了标准的螺栓安装孔位，可直接固定在平板车架、救援装备挂载点、临时固定基座上，安装孔的孔距做了通用化设计，适配多数主流便携绞车的安装边界，无需额外做安装位的二次改制即可完成替换安装。设备两侧的横向导绳辊采用光滑镀铬金属材质，可在绳索偏角不超过设计阈值的情况下，引导绳索平顺缠绕到卷筒上，减少绳索与机架的硬摩擦，延长钢丝绳使用寿命。

　　动力端的电池腔体做了密封式结构设计，可应对户外雨天、扬尘环境下的使用需求，腔体外侧的手动离合拨杆可直接切换卷筒的自由转动与锁止状态，在需要快速拉出绳索时无需启动动力单元，直接拨动离合即可手动拽出绳索，挂接载荷后复位离合即可进入动力牵引模式，大幅减少空行程的操作耗时。从外形尺寸边界来看，整机横向宽度控制在适配小型越野车辆前保险杠安装位的范围内，纵向突出量不会超出车辆前防撞梁的外廓尺寸，避免安装后影响车辆的通过性，卷筒的直径设计兼顾了钢丝绳的弯曲半径要求，不会因为卷筒直径过小导致钢丝绳反复弯折出现断丝提前报废的问题。

　　机架部分的黑色支撑结构做了加强筋设计，在承受额定牵引载荷的冲击时，不会出现支架变形、焊缝开裂的问题，所有外露的紧固件都采用内六角圆柱头螺栓，螺栓头部做了沉台处理，避免突出的螺栓头剐蹭钢丝绳或者操作人员。在功能特性上，这款绞车的动力输出经过行星减速机构增扭后，可输出稳定的低速大扭矩牵引力，收绳速度控制在适合精准对位作业的区间，不会因为速度过快导致载荷冲击，在牵引作业过程中可随时通过控制开关实现启停，配合绳索的导向装置可完成精准的载荷移位操作。

　　设计过程中参考了同类型便携绞车的常见故障点，将电池模块的接口做了防呆设计，避免户外操作时插错接口导致电路故障，动力腔体的散热筋沿着圆周方向均匀分布，可在连续牵引作业时将电机与减速机构产生的热量快速散出，避免长时间作业出现过热保护停机。设备两端的端盖采用螺栓紧固的分体式结构，后期维护时可直接拆开端盖对减速齿轮、轴承部件进行润滑保养，无需整体拆解机架，降低了野外维护的难度。钢丝绳的固定端在卷筒内侧做了压块锁紧结构，锁紧螺栓的预紧力矩经过校核，可承受额定载荷下的拉力不会出现绳头滑脱，压块的边缘做了圆角处理，不会在绳索收放时割伤钢丝绳表层。整机的重量控制在单人可搬运的范围内，配合可选装的便携提手，可在不同作业点之间快速转移，不需要额外的吊装设备即可完成部署，适合多作业点轮换的应急救援、户外施工场景。在实际选型适配时，需要注意安装基座的承载能力要匹配绞车的额定牵引载荷，安装面的平面度要控制在合理范围内，避免支架安装后出现附加应力导致机架变形，绳索的导出角度要控制在导绳辊的允许偏角范围内，避免过大的偏角导致绳索磨损加快、收绳乱序。
