多节伸缩式液压起重吊臂结构设计

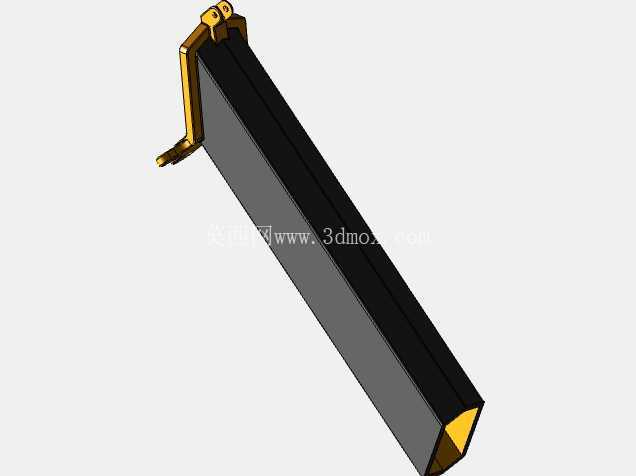

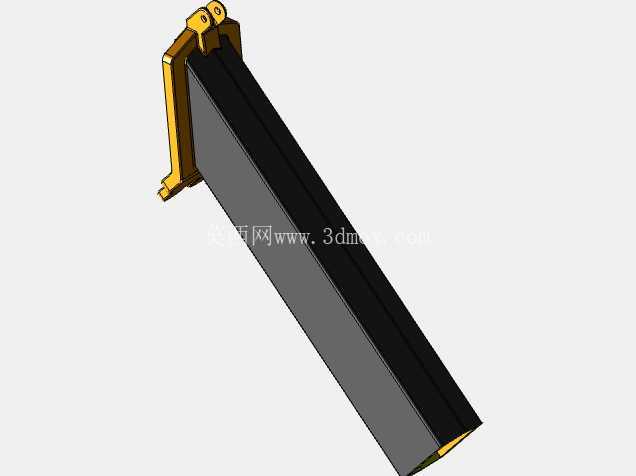

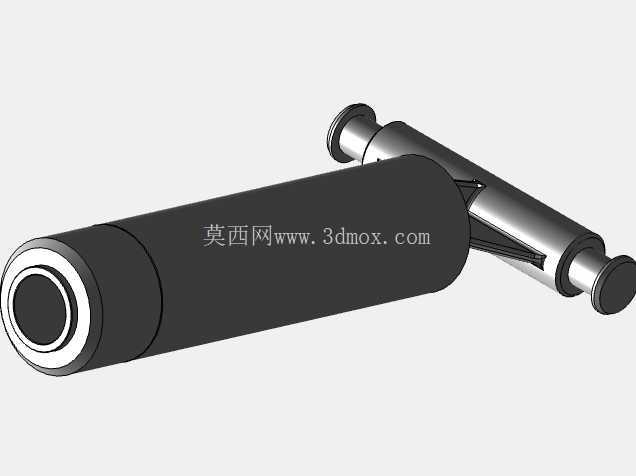

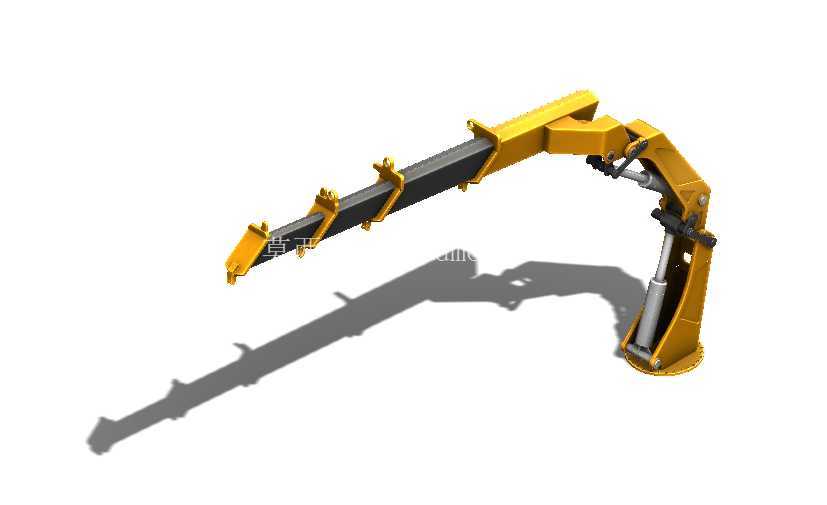

　　在厂房内重型设备移位、户外零散构件吊装、工程现场临时物料转运这类作业场景里，固定臂长的起重设备往往受限于作业半径，要么需要反复移位调整站位，要么无法覆盖狭窄区域的吊装点位，这款伸缩式起重吊臂的设计，正是针对这类灵活度要求高的起重需求展开。从结构功能上看，该吊臂采用多节嵌套的伸缩臂体设计，每节臂段之间通过耐磨导向滑块配合，既保证伸缩过程的顺滑无卡滞，又能在臂段伸出后承担径向载荷，避免臂体受弯出现形变偏移；驱动部分采用集成式液压油缸布置，油缸缸筒固定在基础臂段内部，活塞杆与末节伸缩臂端铰接，通过液压系统的流量控制可实现臂长的无级调节，适配从近距离重型吊装到远距离轻载送料的不同作业工况。

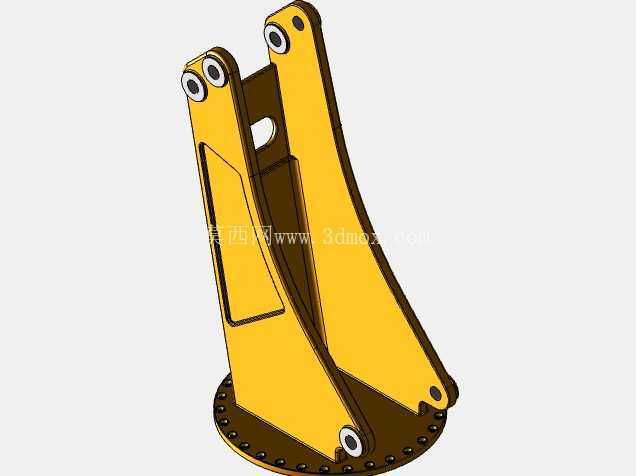

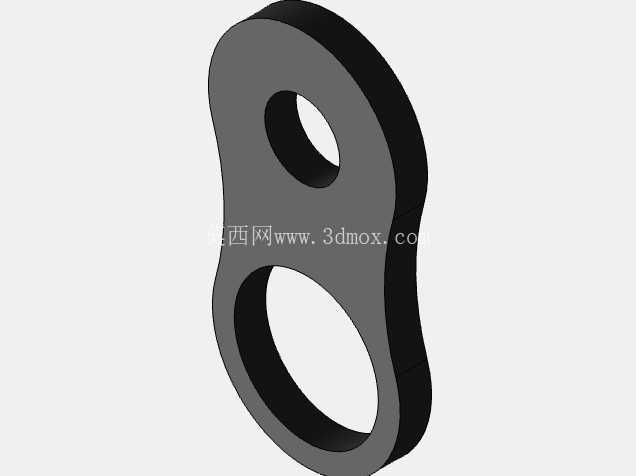

　　吊臂根部采用回转支撑底座连接结构，底座法兰预留均匀分布的螺栓安装孔，可直接与起重设备的回转平台或者固定安装基座对接，安装时需要保证底座法兰面的平面度公差控制在0.2mm以内，避免臂体回转过程中出现偏载磨损；臂体末端预留标准吊具连接耳板，耳板孔位经过镗削加工，可适配卸扣、吊钩等多种常规吊具的连接，耳板与臂体的连接位置采用加强筋板满焊处理，可承担额定载荷下的拉应力与交变冲击载荷。

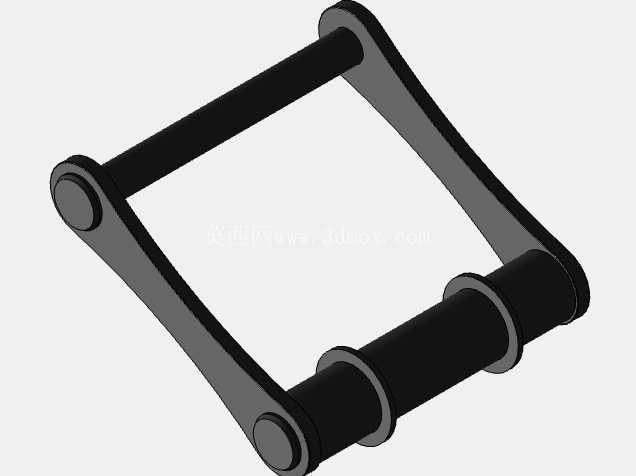

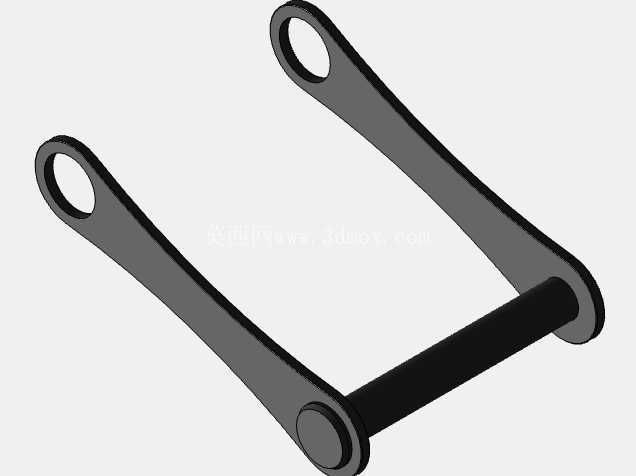

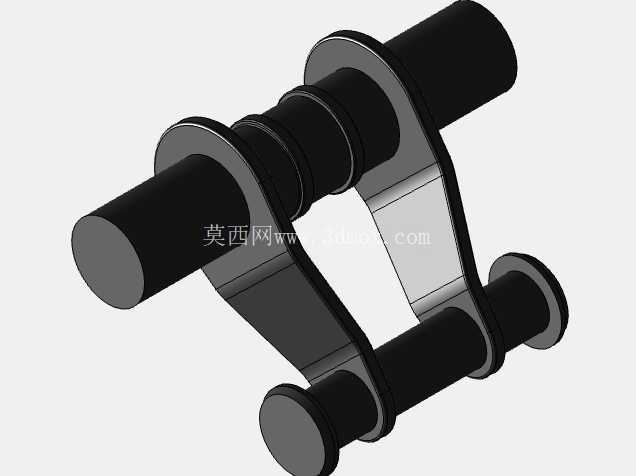

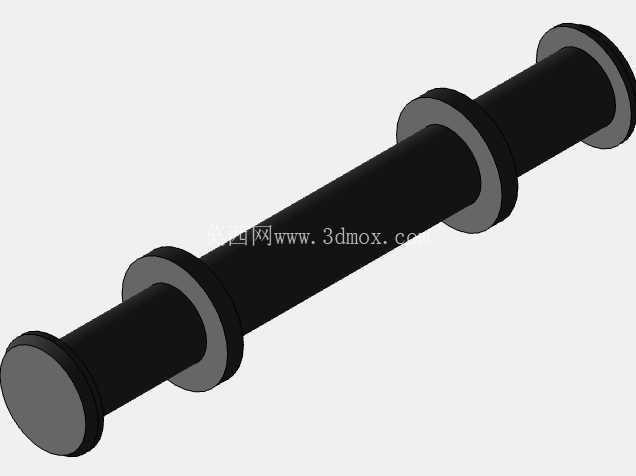

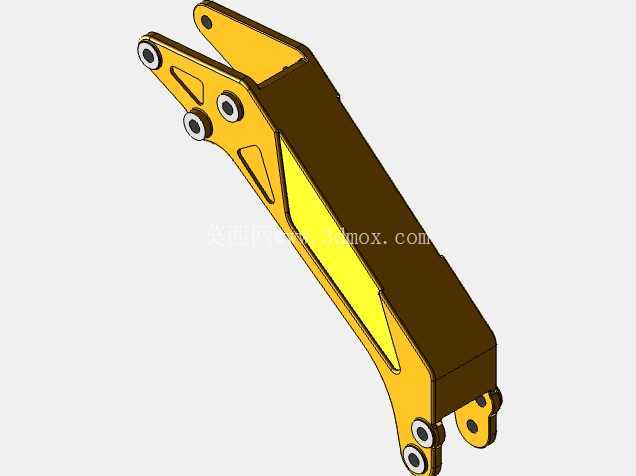

　　设计过程中优先考虑了结构的强度冗余，臂体截面采用变截面箱型结构，靠近根部的臂段截面尺寸更大，板材厚度更高，向臂端逐步收窄截面，在保证整体抗弯强度的前提下尽可能降低臂体自重，减少液压系统的驱动负载；臂体铰接位置均采用自润滑轴承配合销轴的连接方式，无需频繁加注润滑脂即可保证铰接点的转动灵活性，同时能承受径向与轴向的复合载荷，适配吊装作业中频繁变幅、伸缩的动作需求。

　　从安装边界来看，该吊臂收缩状态下整体占用空间紧凑，可适配小型履带起重底盘、固定工位起重立柱甚至车载改装起重装置的安装需求，底座安装孔的分布尺寸参考通用小型起重设备的接口标准设计，无需额外制作过渡连接法兰即可完成装配；臂体最大伸展长度下的挠度经过结构校核，在额定载荷范围内臂端下挠量控制在行业允许的标准范围内，不会因为臂体形变影响吊装对位精度。液压管路全部采用内藏式布置，顺着臂段内部的走线槽固定，避免伸缩过程中管路被臂段挤压磨损，同时也减少了外部杂物对管路的磕碰损伤，提升户外复杂作业环境下的设备可靠性；臂体表面的加强筋布置经过受力仿真优化，在应力集中的臂根铰接位置、油缸固定座位置都额外增加了贴板补强，避免长期交变载荷下出现焊缝开裂或者结构形变。实际作业中，该吊臂可通过调节伸缩长度快速改变作业半径，配合变幅油缸的角度调整，可覆盖从近点垂直吊升到远点水平送料的大范围作业区域，尤其适合作业空间受限、无法使用大型起重设备的场景，比如车间内部设备检修吊装、厂区内零散物料的周转吊运、小型工程现场的构件安装作业等，相比固定臂长的起重装置，可减少设备移位次数，提升单次站位的作业覆盖范围，降低作业准备的时间成本。
