家用排气扇通风散热结构三维设计

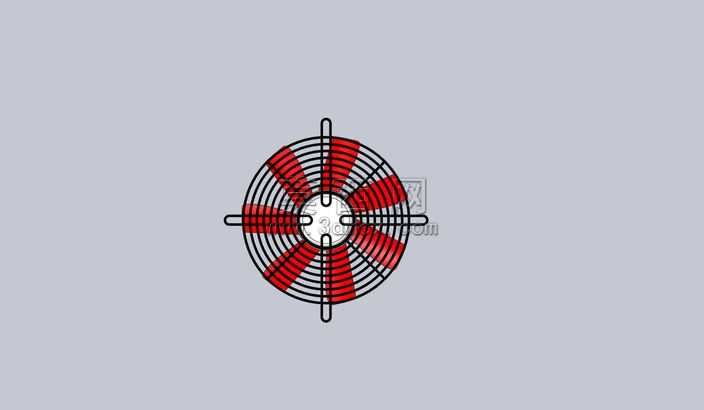

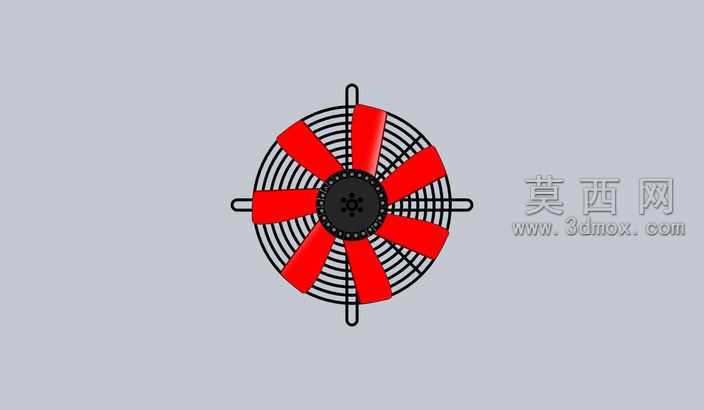

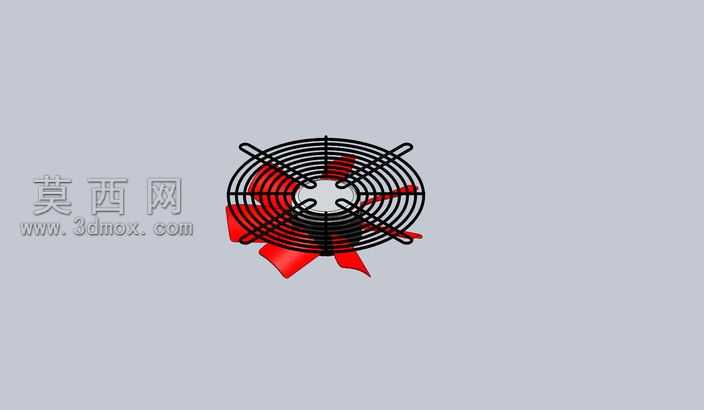

本作品为家用排气扇的三维结构设计，建模过程中首先对排气扇的整体功能需求进行拆解，明确其核心作用是实现空间内空气的定向流通，快速排出污浊空气、降低局部环境温度，因此建模时优先保障气流通道的合理性与结构运转的稳定性。建模阶段先构建中心轮毂的基准结构，以中心轴为定位基准，依次完成扇叶、防护网罩、后部导流结构的分步建模：扇叶部分采用曲面建模方式，根据空气动力学原理调整叶片的倾斜角度与曲面弧度，每片扇叶的曲面曲率经过反复校准，确保运转时能够以更低的能耗带动更大体量的空气流动，同时降低叶片切割空气产生的风噪；扇叶与中心轮毂的连接部位做了加厚过渡处理，模拟实际产品中的加强筋结构，避免长期高速运转下连接部位出现应力断裂的问题。防护网罩采用环形阵列的方式完成径向筋条与周向圈体的建模，筋条的间距严格按照安全防护标准设置，既能够避免异物接触运转中的扇叶，又不会过度阻挡气流通过，网罩表面做了圆角钝化处理，还原实际产品的安全设计细节。后部的导流结构采用渐扩式曲面设计，能够对扇叶驱动的气流进行导向整理，减少气流紊流带来的效率损耗，提升整体排风效率。材质渲染阶段，扇叶部分赋予高韧性工程塑料材质，添加轻微的半透明质感与红色着色，还原家用排气扇常用的扇叶材质表现；中心轮毂采用灰白色硬质塑料材质，表面添加细微的磨砂质感，模拟实际注塑件的表面肌理；防护网罩采用黑色金属烤漆材质，添加细微的金属颗粒质感与低反光属性，还原金属网罩的真实视觉效果；背景采用浅灰色哑光地面，搭配柔和的环境光与定向补光，既能够清晰呈现排气扇各部分的结构细节，又通过柔和的阴影突出整体的立体感，渲染时调整光线角度，让扇叶曲面的弧度变化、网罩的镂空结构都能够清晰展现。整体设计完整还原了家用排气扇的全部核心结构，各部件之间的装配关系清晰明确，既可以作为家电结构设计的参考案例，也能够用于相关产品的展示与教学演示，建模过程中充分考虑了实际生产中的工艺可行性，所有结构的壁厚、过渡圆角都符合注塑加工的工艺要求，不存在无法开模的倒扣或超薄结构，具备实际落地生产的参考价值。
