柱销式弹性联轴器三维结构设计

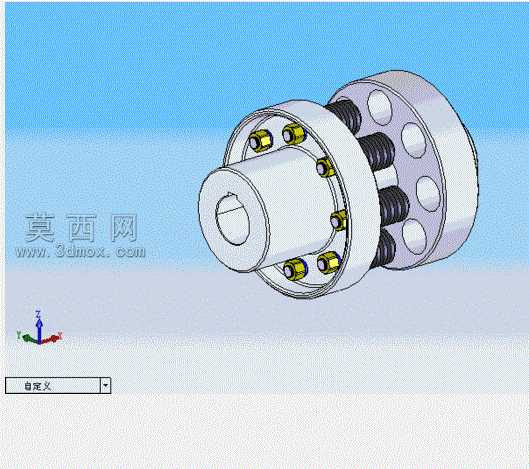

本作品为柱销式弹性联轴器的三维参数化设计模型，整体采用主流三维机械设计软件完成全流程建模，建模过程严格遵循机械设计手册中弹性联轴器的相关尺寸规范，保证各部件的装配公差符合实际生产加工要求。模型整体分为左右两个半联轴器主体、弹性柱销组件、锁紧螺栓、定位垫圈几个核心部分，建模时先通过草图绘制半联轴器的轴孔轮廓、法兰盘端面轮廓，利用旋转特征生成半联轴器基体，再通过阵列特征完成法兰端面上的柱销孔、螺栓过孔的均匀排布，保证孔位的同轴度与位置度误差控制在合理范围内。弹性柱销部分采用圆柱特征搭配端部限位结构建模，还原了柱销与半联轴器孔位的过盈配合关系，螺栓组件则按照标准紧固件的尺寸规范完成六角头螺栓、平垫圈的细节建模，还原螺纹的收尾结构与螺栓头部的倒角细节。渲染阶段为不同部件赋予了贴合实际的材质属性：半联轴器基体赋予调质钢材质，呈现哑光银灰色金属质感，表面添加细微的机加工纹理提升真实感；弹性柱销赋予黑色耐磨橡胶材质，表现出橡胶特有的轻微漫反射质感；锁紧螺栓与垫圈赋予镀锌紧固件材质，带有淡淡的金属光泽与轻微的钝化层质感；背景采用淡蓝色渐变背景，搭配软件自带的三维坐标系标识，清晰展示模型的空间方位。结构设计上，该弹性联轴器依靠柱销的弹性变形补偿两轴的相对偏移，同时具备缓冲吸震的能力，适用于频繁正反转、启动载荷有波动的传动场景，建模时特意还原了柱销与孔壁之间的微小间隙，直观展示其补偿偏移的工作原理，同时附带剖切动画的结构展示设计，可动态演示联轴器内部的柱销排布、轴孔配合关系，方便使用者快速理解产品的装配逻辑与工作机制。整个模型的装配约束完全按照实际装配关系设置，可实现动态的装配干涉检查，也可直接导出工程图用于生产加工参考。
