瓶载LED照明太阳能供电装置结构设计

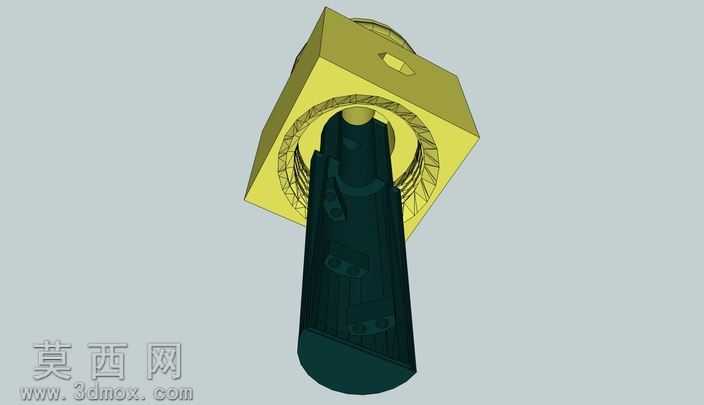

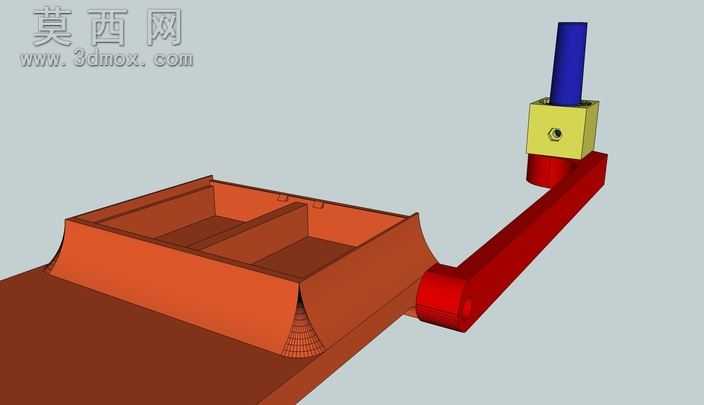

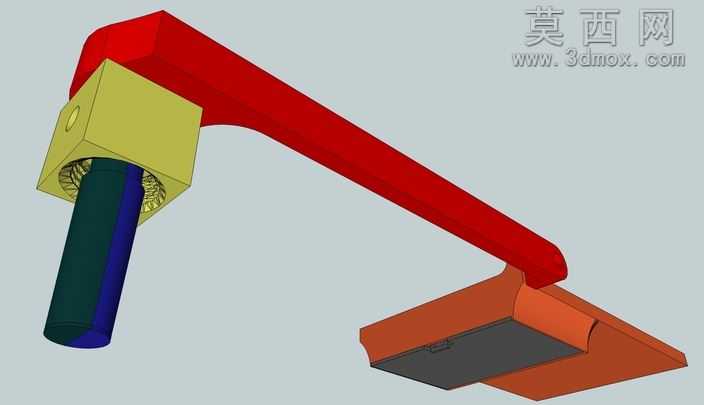

本作品为适配标准2升螺口瓶体的LED照明与太阳能供电一体化装置，整体采用三维参数化建模完成全结构设计，各部件建模精度严格匹配装配公差要求，可直接导出用于3D打印生产。模型主体分为三大功能模块：顶部太阳能电池板承载托盘、弯折式连接臂、下部LED灯头集成座。建模过程中对托盘结构做了下沉式围边设计，既可以嵌合固定太阳能电池板，也预留了电池仓的外置安装空间，围边内侧做了导角处理避免应力集中，同时适配打印过程中的支撑去除需求。连接臂采用一体化弯折结构建模，转折处做了圆弧过渡处理，既保证结构强度，也避免打印过程中出现层间断裂问题，臂体内部预留了走线空腔，可隐藏连接太阳能板与灯头的供电线路。下部灯头集成座与连接臂末端做了卡扣式装配结构设计，两个LED机箱分体建模，预留了LED灯珠的安装孔位，装配后可实现水密封效果，灯头底部做了标准螺口结构，可直接旋合在2升瓶的瓶口位置，螺口建模严格匹配通用2升瓶的螺纹参数，保证旋合顺畅无松动。建模时将所有需要组装的功能部件整合为完整的托盘装配体，其余附属文件均针对3D打印需求做了结构优化，拆分后的独立部件无需额外添加支撑即可完成打印，各部件装配间隙预留0.2mm公差，既保证组装便捷性，也能满足户外使用的防水密封要求。材质渲染阶段分别为不同部件赋予对应材质：托盘与连接臂采用工程塑料材质，模拟ABS打印件的哑光质感，灯头部分的LED灯珠区域赋予半透明透光材质，太阳能板区域赋予光伏板的深蓝色磨砂质感，螺口结构部分赋予硬质耐磨塑料材质，整体渲染效果清晰展示各部件的结构关系与装配逻辑。设计过程中重点考量了户外使用的实用性，太阳能板的安装角度通过连接臂的弯折角度做了预设，可最大化接收日照角度，电池仓隐藏在托盘背部，既不影响整体外观，也方便后续更换维护，整体结构无多余复杂部件，打印成本低、组装难度小，可快速制作成品用于户外露营、庭院临时照明等场景。
