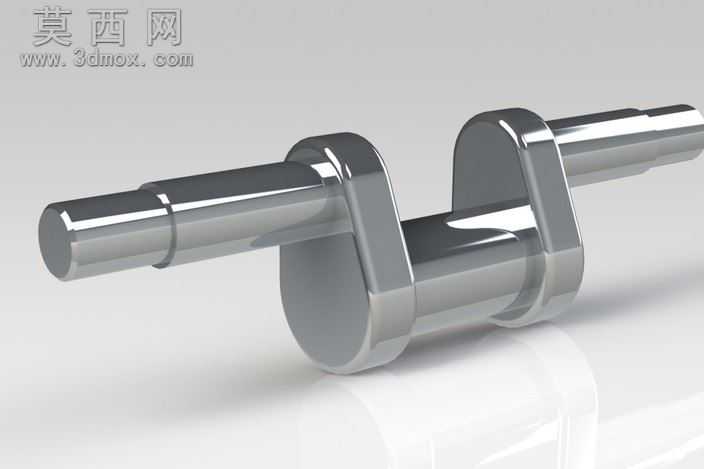

单拐动力传输曲轴三维结构设计

本次设计的单拐曲轴采用三维参数化建模方式完成，建模过程中先梳理曲轴的核心功能结构，将整体拆分为两端主轴颈、中间曲柄销、连接主轴颈与曲柄销的曲柄臂三个核心模块，依次完成各部分的特征构建。建模阶段先绘制两端主轴颈的回转截面草图，通过回转特征生成基础轴体，再根据传动需求在轴端加工出键槽结构，用于和外部传动件实现周向固定，保证扭矩传递的稳定性。随后构建中间的曲柄销结构，曲柄销与两端主轴颈保持平行偏心布局，偏心距严格按照动力传输的行程参数设定，通过拉伸与回转组合特征完成曲柄销的实体构建，再通过过渡特征将曲柄销与两侧曲柄臂做平滑连接，避免应力集中问题。两侧曲柄臂采用对称式配重结构设计，建模时对曲柄臂的外轮廓做圆弧过渡处理，既可以平衡曲轴运转时的偏心惯性力，也能减少结构的应力集中点，提升零件的结构强度。材质设定上选择发动机曲轴常用的合金锻钢材质，渲染时赋予金属哑光质感，通过环境光遮蔽效果凸显各轴段的圆柱面轮廓、键槽的棱角结构以及曲柄臂的曲面过渡细节，清晰展示各部分的装配关系与尺寸比例。设计过程中重点考量曲轴的受力特性，对主轴颈与曲柄臂的连接位置、曲柄销与曲柄臂的连接位置都做了圆角强化处理，避免运转过程中在交变载荷作用下出现疲劳断裂问题。整体模型严格遵循机械加工的工艺要求，所有轴段的同轴度、偏心距精度、表面粗糙度要求都在建模特征中做了对应体现，既可以作为动力传动场景的结构演示模型，也能为后续的工程加工、有限元受力分析提供精准的三维数模基础，完整还原了单拐曲轴从功能需求到实体结构的设计逻辑，清晰展现了这类核心传动零件的结构特点与设计要点。
