锥齿轮传动3.15减速比减速机三维设计

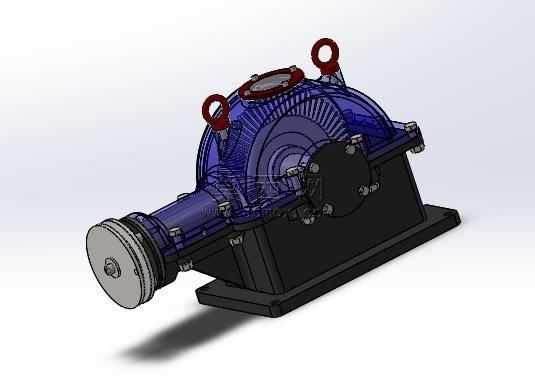

本作品为传动比3.15:1的锥齿轮减速机三维建模设计，全程采用SolidWorks软件完成全参数化建模，所有零件均按照机械设计标准规范绘制，可直接用于工程出图、装配验证与运动仿真。建模过程中首先对减速机的整体传动方案进行梳理，确定一级锥齿轮传动的布局形式，输入轴端采用带轮结构适配动力输入，输出端匹配对应负载连接接口，整体采用下置式铸铁底座提供稳定安装支撑。箱体部分采用剖分式结构设计，上箱盖为半透明渲染材质，可直观展示内部齿轮啮合结构，箱盖顶部设置两个吊环结构用于设备吊装转运，侧面设置观察口与端盖结构，方便日常检修与润滑油位观察。内部锥齿轮参数经过严谨计算，齿形、模数、压力角均符合国标传动件设计要求，齿轮啮合间隙、轴系支撑位置均经过装配干涉校验，所有轴承位、密封槽、螺栓连接孔的尺寸均严格对应标准件规格，装配体中完整包含螺栓、轴承、密封件、端盖、油塞等全部附属零件，无缺失结构。渲染阶段采用工业级写实材质方案，铸铁底座赋予哑光黑铸铁材质，金属轴类零件赋予抛光钢材质，齿轮件赋予调质钢金属质感，箱盖采用半透明蓝色工程塑料质感材质区分内外结构，搭配柔和的工业场景打光，清晰呈现减速机的整体外观与内部构造细节。设计过程中充分考虑减速机的实际工况需求，底座安装孔位、输入输出轴的中心高均按照通用安装标准设计，可直接适配多数常规传动场景的安装要求，整体结构紧凑，传动路线清晰，既可以作为机械设计教学的参考案例，也可用于非标设备开发时的选型参考与结构改型基础，模型的所有特征均保留参数化编辑属性，使用者可根据实际需求调整传动比、轴径、安装尺寸等核心参数，快速衍生出适配不同工况的减速机设计方案。
