硬齿面90度传动减速机结构设计

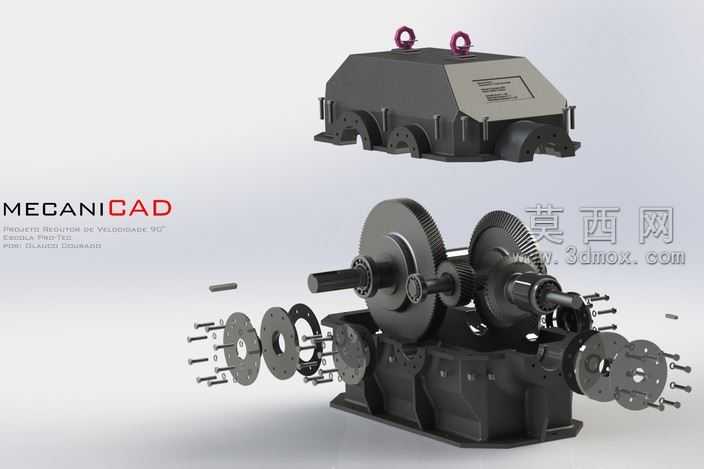

本作品为硬齿面90度传动减速机的三维建模设计，整体采用卧式箱体布局，建模过程中严格遵循机械传动设计规范，对所有零部件进行1:1等比例参数化构建。首先从核心传动链入手，依次完成输入轴、中间传动轴、输出轴的轴段建模，针对不同轴段的配合需求，精准设计轴肩、键槽、轴承安装位的尺寸公差，保证轴类零件与传动件、支撑件的装配精度。齿轮组部分采用硬齿面设计参数，分别构建直齿圆柱齿轮、啮合传动副的齿廓曲面，通过渐开线齿形的精准生成还原真实啮合状态，同时对齿轮的轮毂、轮辐结构进行细节还原，保证传动结构的力学合理性。箱体部分采用剖分式设计，分别构建下箱体底座与上箱盖结构，对箱体上的轴承孔、安装定位面、连接螺栓孔、吊环安装位、观察窗结构逐一进行细节建模，还原铸造箱体的加强筋、圆角过渡等工艺特征，同时对箱盖顶部的吊环、铭牌安装位进行独立建模，保证整体结构的完整性。装配阶段采用自下而上的装配逻辑，依次完成轴系组件的子装配，将轴承、齿轮、轴套、端盖等零件按装配关系约束到位，再将轴系组件装入箱体，最后完成紧固件、密封件、吊具等附属零件的装配，通过爆炸视图直观展示所有零件的装配顺序与位置关系。渲染阶段采用工业机械常用的铸铁哑光材质作为箱体主体材质，对轴类零件、齿轮传动面赋予金属光亮材质，对密封件、紧固件赋予对应的材质属性，通过三点布光方案突出减速机的结构层次与金属质感，清晰展现内部传动结构与外部箱体的设计细节，整体设计兼顾传动性能与结构工艺性，可用于机械结构教学、传动方案选型参考等场景。
