无活塞旋转式内燃动力装置结构设计

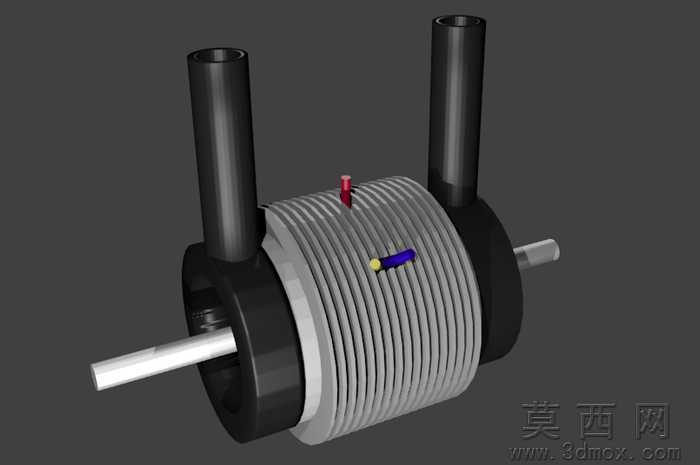

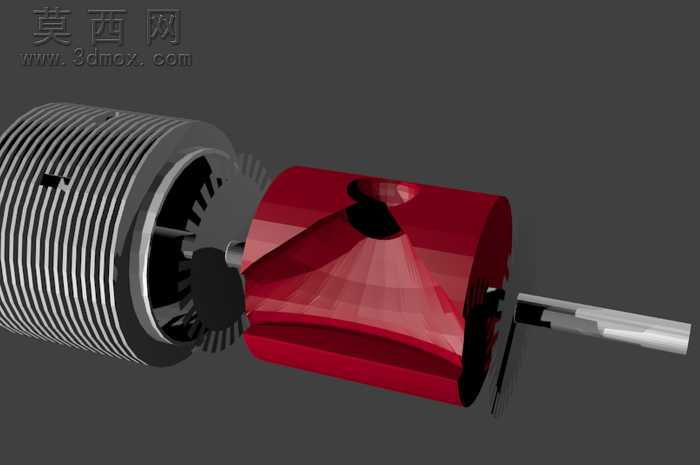

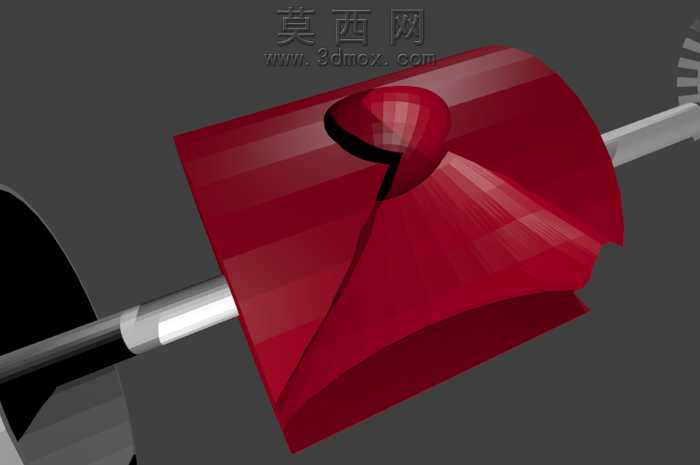

本作品为无活塞式旋转内燃动力装置的三维建模设计，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际机械加工的公差规范进行尺寸约束，保证各部件装配间隙符合工程实际要求。建模过程中首先完成核心转子腔体的参数绘制，腔体外部设计有密集的环形散热鳍片结构，每一片鳍片的厚度、间距都经过统一参数化约束，既保证散热面积最大化，也兼顾了结构的轻量化需求。转子输出轴采用阶梯轴结构设计，两端分别设置轴承安装位，轴端做倒角处理方便装配，轴体与转子的连接部位采用键槽限位结构，保证动力传输过程中不会出现相对滑动。装置两侧设置有直立的管状接口，分别作为燃料进气与废气排出的通道，接口内壁做光滑处理，管壁厚度均匀，满足流体通路的结构强度要求。转子腔体表面设置有两个定位标识件，分别对应点火工位与燃料喷射工位，用于示意工作过程中的正时位置。渲染阶段采用深色哑光背景突出主体结构，金属部件分别赋予不同材质：散热鳍片采用哑光铝合金材质，输出轴与管路采用亮面黑色金属材质，端盖部位采用磨砂黑色工程塑料材质，通过不同材质的光影对比清晰区分各个功能部件。设计思路上摒弃了传统活塞式内燃机的曲柄连杆往复结构，采用旋转式做功的结构逻辑，省去了活塞往复运动的惯性损耗，整体结构更加简洁紧凑，零件数量远低于同功率等级的传统活塞发动机，能够有效降低装配复杂度与后期维护成本。建模过程中对所有运动部件做了干涉检查，确保转子在腔体内旋转全程不会与腔体壁、进排气接口发生碰撞，各密封部位的配合尺寸经过反复调整，保证工作过程中的腔体密封性满足压缩做功的压力要求。
