直列四缸发动机缸体结构三维设计

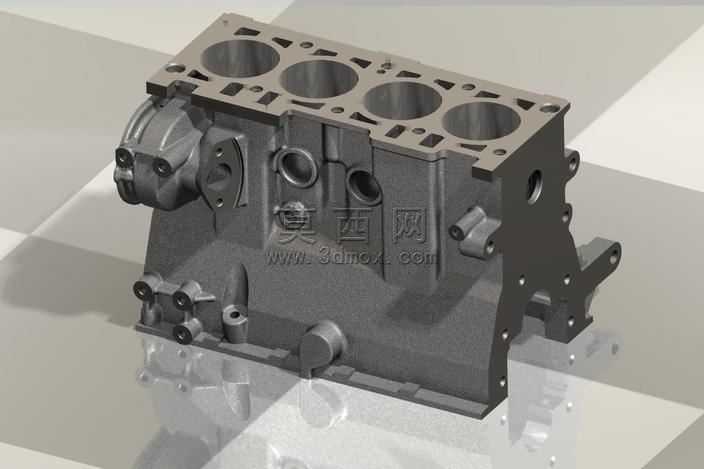

本次设计的直列四缸发动机缸体，是内燃机动力总成的核心承载构件，建模过程中首先梳理了缸体的功能逻辑，其需要集成气缸安装、曲轴支撑、油路水道布设、外围附件固定等多重功能，因此建模阶段优先搭建整体基准框架，以四个同轴排列的气缸孔为核心定位基准，依次向下延伸出曲轴箱的支撑结构，保证各缸中心距、曲轴轴承座同轴度符合常规小排量内燃机的设计规范。建模过程中对缸体的细节结构做了精细化还原：顶面的缸盖螺栓孔按照均匀受力的排布规则设计，每个气缸周围对应布置螺栓点位，同时预留了燃烧室冷却水道的连通槽位；侧面分别设计了机油滤清器安装座、水泵连接位、正时机构侧盖的安装法兰，各类油道、水道的开孔位置都按照实际流体走向做了贯通处理，曲轴箱部分的加强筋结构沿着受力方向布置，既保证缸体整体刚性，也合理控制了整体重量。材质渲染阶段选用了铸铝/铸铁两种常用缸体材质的质感表现，金属表面做了细微的铸造纹理处理，安装配合面做了铣削加工的高光质感区分，不同功能的开孔边缘做了倒角细节还原，避免模型出现生硬的直角结构。渲染过程中尝试了多组灯光方案，最终采用侧上方主光搭配底部补光的布光逻辑，既清晰展现缸体外部的凸台、安装孔、加强筋等结构细节，也通过柔和的阴影突出缸体的立体轮廓，对于气缸孔内部、曲轴箱空腔等内部结构，也通过半透明辅助视角做了结构展示，完整呈现缸体作为动力核心载体的集成化设计特点，整个模型的结构比例、细节特征都符合量产民用四缸发动机缸体的真实设计逻辑，可作为内燃机结构学习、动力总成装配设计的参考素材。
