可调节支撑三脚支架结构设计

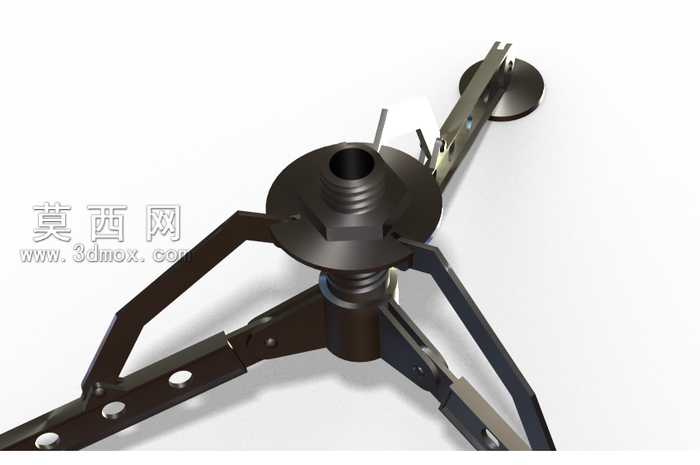

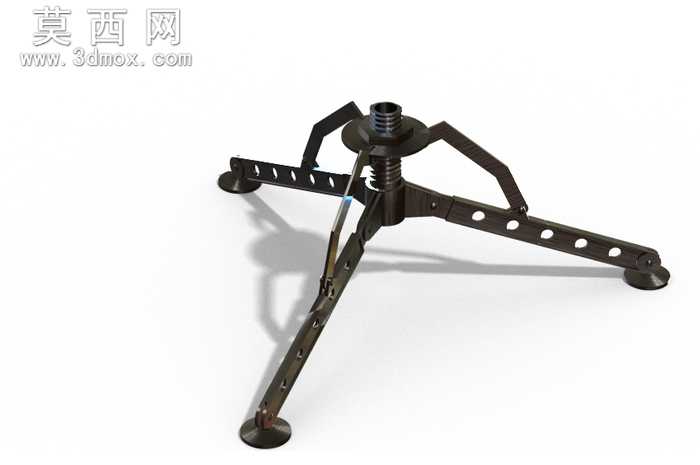

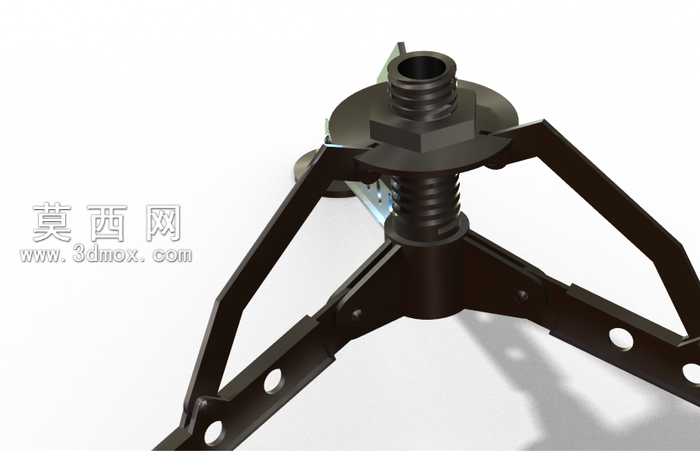

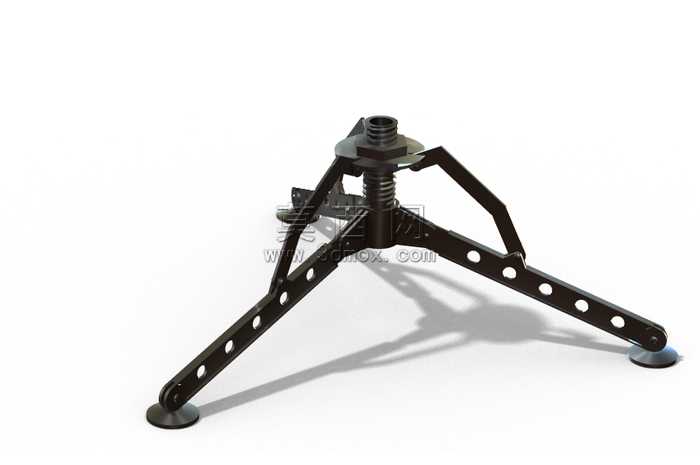

该三脚支架采用三维参数化建模方式完成整体设计，建模过程中先对核心支撑调节结构进行基准定位，以顶部螺纹连接座为装配基准，向下延伸出中心调节螺杆，螺杆与顶部螺母座采用螺旋配合实现高度调节功能。三条支撑腿采用等角度圆周阵列布局，单条支撑腿采用镂空减重设计，腿身均匀分布圆形减重孔，在保证结构刚性的前提下有效降低整体重量，支撑腿与中心铰接座采用销轴连接，可随螺杆升降实现开合角度的同步调整，适配不同的支撑高度与支撑半径需求。建模阶段对各铰接位置的配合间隙进行了参数化设定，保证活动部件运动顺畅无卡滞，支撑腿末端设计有圆形防滑脚垫，脚垫与支撑腿采用过盈配合装配，增大接触摩擦力提升放置稳定性。材质渲染阶段，主体支撑结构采用哑光黑色金属材质，表面添加细微的颗粒质感模拟喷塑工艺效果，中心调节螺杆采用亮面镀锌金属材质，与主体结构形成材质对比突出调节部件，末端脚垫采用灰色软质橡胶材质，添加轻微的漫反射效果模拟橡胶的哑光质感。整体结构设计遵循紧凑便携的思路，收拢状态下体积小巧便于携带，展开后可形成稳定的三角支撑结构，顶部的标准螺纹接口可适配多种设备的安装需求，铰接位置的限位结构可限制支撑腿的最大开合角度，避免展开过度导致结构失稳，各部件的壁厚经过力学仿真验证，在额定负载下不会出现形变断裂问题，整体装配关系清晰，可直接用于工程出图与实物加工制作。
