快插式塑料水管接头三维结构设计

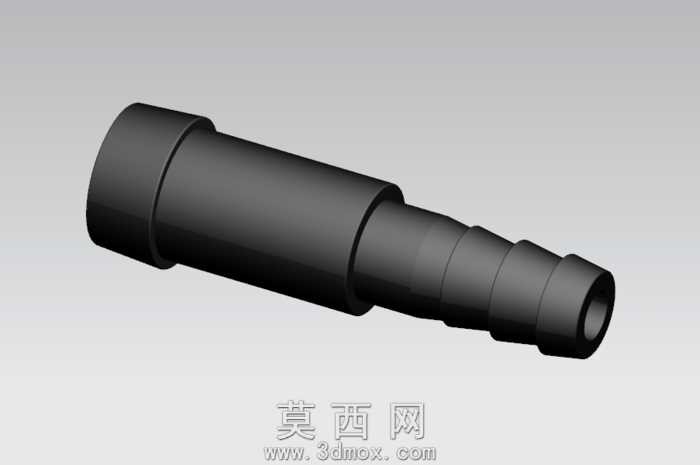

该塑料管材接头采用三维参数化建模完成整体结构设计，建模过程中首先绘制接头主体的回转截面草图，通过回转特征生成基础实体，再依次完成端部承插结构、中段阶梯定位结构以及尾部宝塔式竹节倒刺结构的细节建模。整体结构采用同轴回转体设计，左端为大直径承插端，内壁设置环形密封卡槽，可与对应规格的硬管实现插接密封，承插端外壁做加厚处理，提升插接时的结构强度，避免装配受力出现开裂问题。中段为等直径定位轴段，作为接头安装时的受力定位基准，表面做光滑过渡处理，减少流体输送过程中的流阻。尾部为多段阶梯递减的宝塔式结构，每段竹节位置都设计有环形倒刺，装配软管时倒刺可嵌入软管内壁，搭配喉箍锁紧后可实现极高的拉拔强度，有效防止管路受压脱落，同时阶梯结构可适配多种不同内径的柔性软管，提升接头的适配通用性。材质方面模拟工程塑料的哑光磨砂质感，渲染时采用中性灰色背景，通过三点布光突出接头各段的结构轮廓，清晰展示承插端、定位段、宝塔段的直径变化与过渡圆角，所有棱边都做了R0.5-R1的圆角处理，既避免塑料件注塑成型时出现应力集中，也能减少装配过程中锐边划伤操作人员、割破软管的风险。建模过程中严格遵循塑料件的设计规范，所有壁厚保持均匀一致，避免注塑成型时出现缩痕、翘曲等缺陷，各段的同轴度公差控制在合理范围内，保证流体输送时不会出现偏流、泄漏问题。整体结构紧凑，功能分区明确，兼顾了密封性能、连接强度与多规格适配性，可广泛应用于低压流体输送、气动管路、给排水管路等场景的快速连接。
