HGR30型上银直线导轨三维结构设计

　　在自动化生产线、数控机床、精密检测设备、工业机器人这类对直线运动精度有严苛要求的装备里，直线导轨是核心的运动导向承载部件，HGR30型号属于上银HG系列高组装滚珠直线导轨，在通用工业场景里适配性极强，既可以承担中等偏上的载荷，又能维持长期运行的精度稳定性，是很多设备选型时的常用规格。

　　从实际应用场景来看，这类导轨常被用在数控铣床的XYZ三轴进给机构、点胶设备的直线运动模组、锂电池生产的叠片工位往复机构、木工机械的推台导向结构里，不同场景下对导轨的预压等级、安装精度要求有差异，但核心的功能都是为运动部件提供精准的直线运动轨迹，同时承受运动过程中的垂直载荷、倾覆力矩以及侧向载荷，避免运动部件出现偏移、卡滞或者精度衰减过快的问题。

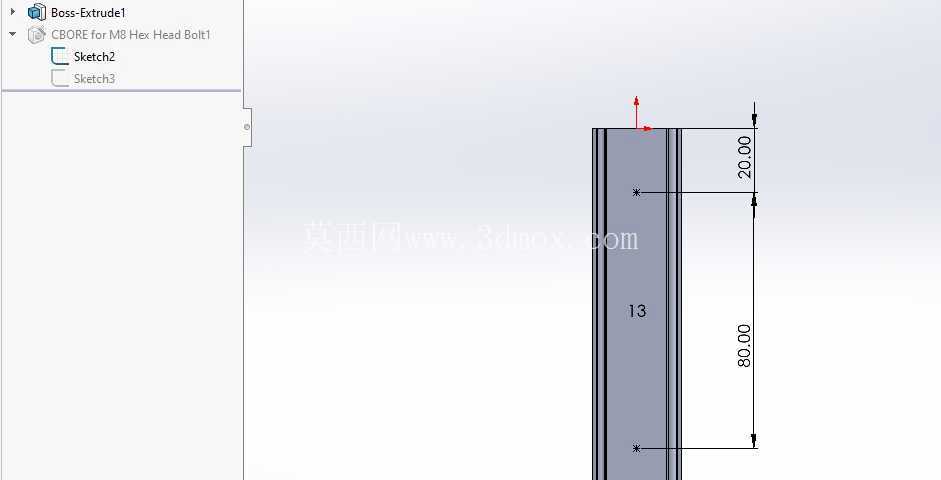

　　这款导轨的设计思路围绕高刚性、高负载能力、易安装维护展开，导轨本体采用合金钢材质经淬火硬化处理，滚道面经过精密磨削加工，和滑块内部的滚珠形成滚动摩擦副，相比传统的滑动导轨，摩擦阻力能降低到原来的五十分之一左右，低速运行时不会出现爬行现象，动态响应速度更快，长时间往复运行的精度保持性也更出色。导轨上的安装孔采用沉孔设计，适配内六角圆柱头螺钉安装，安装时可以通过螺钉的锁紧力将导轨牢牢固定在设备安装基准面上，孔位间距遵循行业通用标准，和同规格其他品牌导轨的安装孔位具备互换性，方便设备改造时的部件替换。

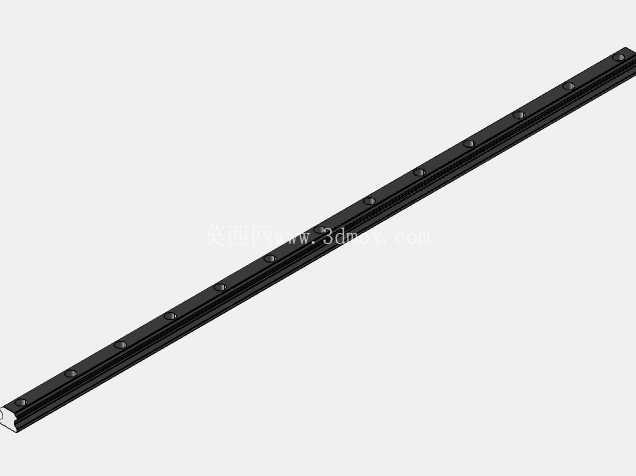

　　从外形尺寸与安装边界来看，HGR30导轨的轨身宽度为30mm，轨身高度符合HG系列的标准尺寸参数，安装孔的孔径、孔距都有统一的规范，设计安装结构时，安装基准面的平面度需要控制在合理范围内，避免导轨安装后产生扭曲变形，影响运行顺畅度和精度。导轨两端可以根据实际行程需求配置端盖和刮油片，刮油片可以刮除导轨表面附着的切屑、灰尘等杂质，避免杂质进入滚道内部加剧滚珠和滚道的磨损，延长导轨的使用寿命。导轨的单根长度可以根据设备行程需求裁切，长行程场景下可以通过导轨拼接的方式满足使用要求，拼接时需要保证对接处的滚道平滑过渡，避免滑块运行到拼接位置时出现卡顿或者冲击。

　　在结构细节上，导轨滚道采用歌德式牙型设计，接触角为45度，能够同时承受四个方向的等载荷，不管是垂直向下的载荷、向上的抬升力还是左右方向的侧向载荷，都能均匀传递到滚道和滚珠接触面上，不会出现单侧受力过载的情况。这种设计也让导轨具备更好的刚性，在承受重载或者冲击载荷时，滚道的变形量更小，运动精度更稳定。建模过程中需要精准还原滚道的圆弧轮廓、安装孔的位置尺寸、导轨端面的倒角细节，这些细节直接影响后续装配时滑块和导轨的配合精度，如果滚道轮廓建模出现偏差，后续做运动仿真时就会出现干涉或者配合间隙不合理的问题，无法真实模拟导轨的实际运行状态。

　　实际选型搭配时，这款导轨可以对应同系列的HGH30CA、HGW30CC等不同型号的滑块，根据设备的负载大小、安装空间选择合适的滑块数量和滑块类型，宽幅滑块的倾覆力矩承受能力更强，适合单导轨悬臂安装的场景，标准滑块则适合空间紧凑、载荷均匀分布的双导轨平行安装场景。安装时需要先清理安装基准面的毛刺、杂物，将导轨轻轻放置在基准面上，不完全锁紧安装螺钉，使用百分表打表校正导轨的直线度，确认直线度符合要求后再按照对角顺序逐步锁紧安装螺钉，保证导轨和基准面完全贴合，避免安装应力导致导轨变形。日常维护时需要定期通过滑块上的油嘴注入润滑脂，在滚道表面形成油膜，降低滚珠和滚道的磨损，避免出现干摩擦导致的导轨精度快速下降、运行噪音增大等问题。
