菲尼克斯DIN导轨式24V直流开关电源

　　这款DIN导轨安装的直流电源装置，是工业控制柜内分布式供电方案里的常用核心部件，日常在自动化产线控制回路、小型PLC系统供电、现场传感器与执行器分布式取电场景中应用极广，相比传统的集中式大功率电源，这类小功率导轨电源可以就近安装在负载侧，大幅缩短直流供电线路长度，减少线损带来的电压跌落，同时降低长距离布线引入的电磁干扰风险。

　　从实际使用的角度看，这款30W功率等级的电源，额定输出24V直流，刚好可以覆盖单台小型PLC本体加少量数字量IO模块的供电需求，也能给十余个接近开关、光电传感器这类现场检测元件集中供电，在小型单机设备、分布式IO站、楼宇控制机柜里的适配性很强，不需要预留过大的功率冗余，也不会因为功率不足导致负载启动时电压拉低触发设备误动作。

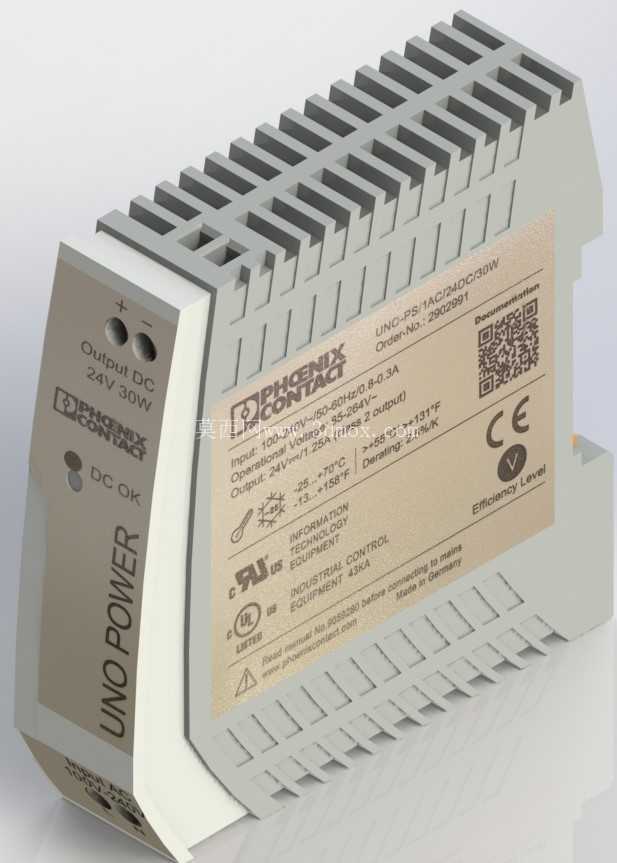

　　产品的结构设计完全贴合工业控制柜的安装规范，整体采用窄体式塑壳结构，外壳的散热格栅沿着壳体侧面与顶面均匀排布，不需要额外加装散热风扇，依靠自然对流就能满足满负载运行的散热需求，避免了风扇转动带来的积尘、寿命损耗问题，适配长期无人值守的工业现场使用环境。壳体底部集成了标准DIN导轨卡扣，不需要额外的安装固定件，直接卡装在35mm标准电气安装导轨上即可完成固定，单人操作几秒就能完成安装拆卸，后期维护更换时不需要拆解柜内其他布线，大幅降低现场运维的工作量。

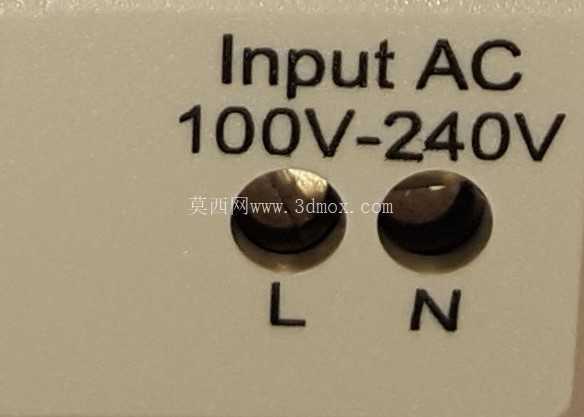

　　设计阶段的尺寸边界控制非常贴合柜内安装的实际需求，整体宽度控制在极小的尺寸范围内，在排布紧凑的电气柜导轨上，不会占用过多的安装位，给相邻的断路器、继电器、端子排等元件留出足够的安装与布线空间；接线端子分别布置在壳体上下两端，上端为交流输入端子，下端为直流输出端子，强弱电回路的布线方向完全分开，避免输入输出线缆交叉缠绕带来的干扰问题，端子的接线容量适配1.5-2.5平方的多股铜芯线，刚好匹配工业现场常规的控制回路线缆规格，不需要额外转接端子。

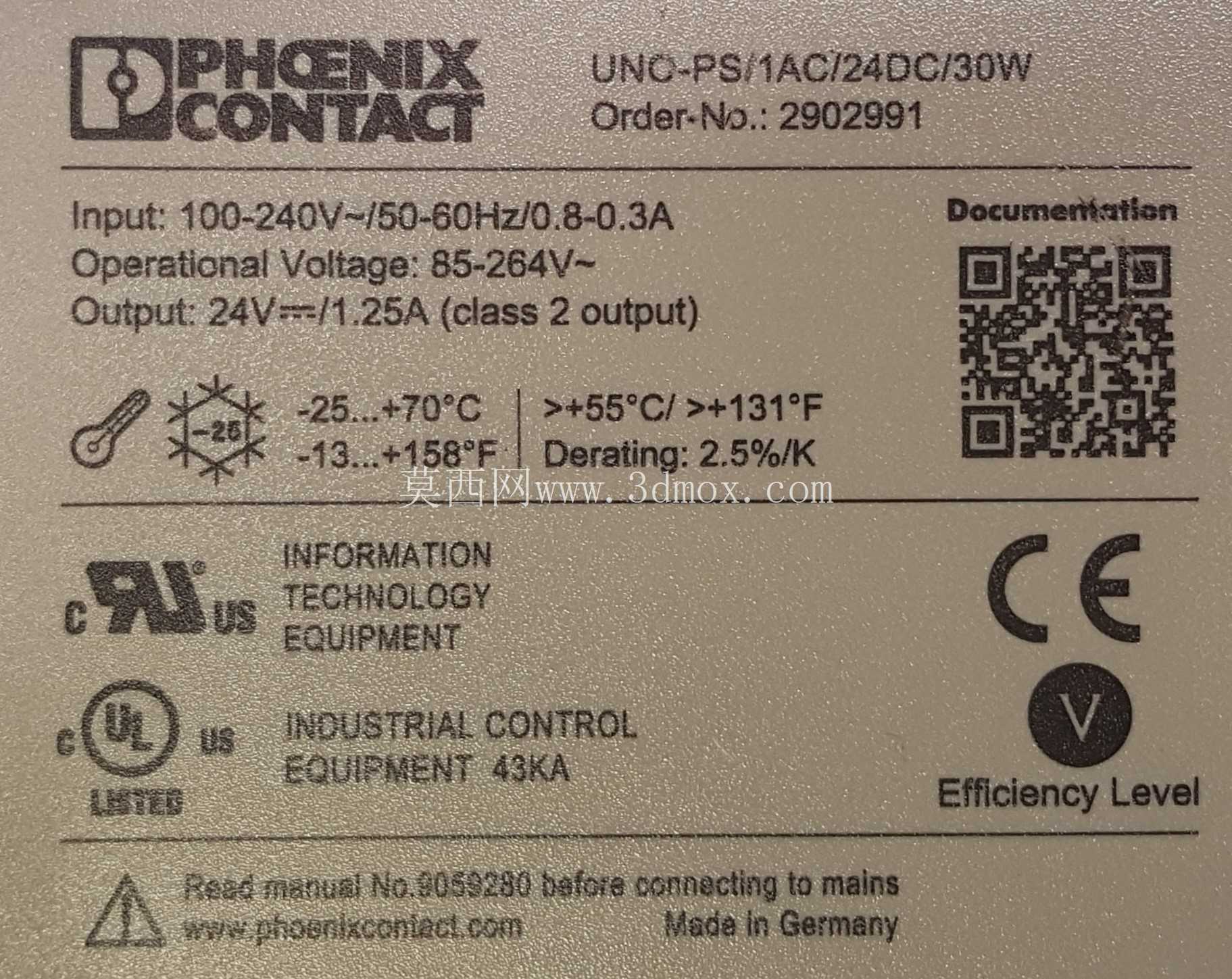

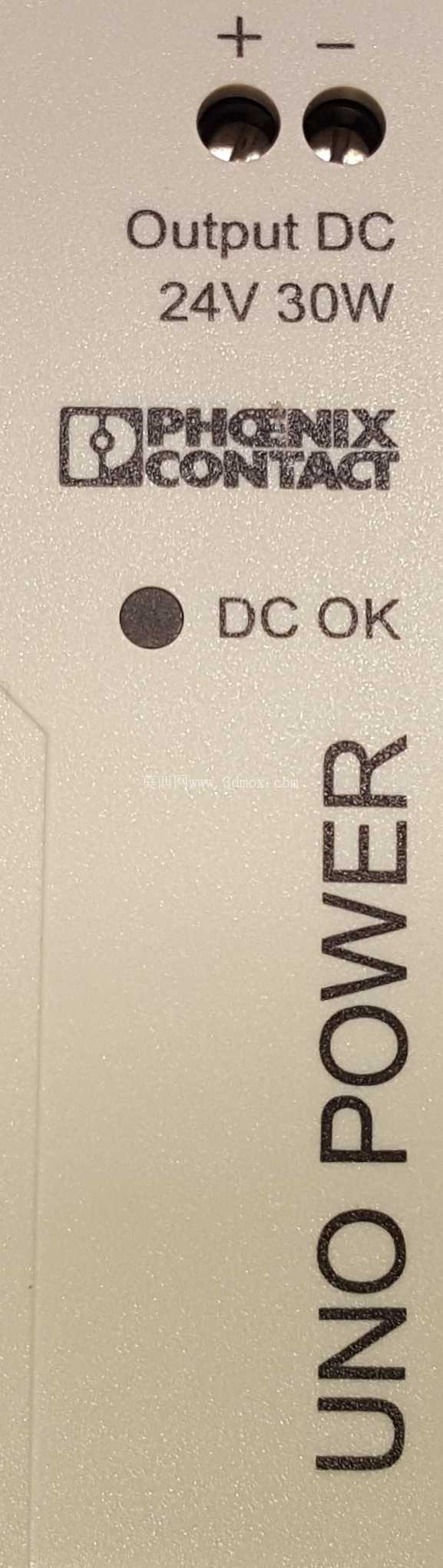

　　壳体正面的状态指示区域做了清晰的功能分区，DC OK指示灯可以直观反馈输出电压的正常状态，现场运维人员巡检时不需要借助万用表测量，一眼就能判断电源的工作状态；正面印刷的参数标识清晰耐磨，长期在柜内高温、积尘的环境下也不会出现标识模糊脱落的问题，侧面的CE等认证标识也符合工业设备出口的合规要求。产品的输入电压范围覆盖常规的工业交流供电区间，具备一定的输入电压波动耐受能力，在工厂电网出现小幅电压波动时也能稳定输出直流电压，不会因为电网瞬时波动导致后端负载掉电重启，给控制回路提供稳定的供电保障。

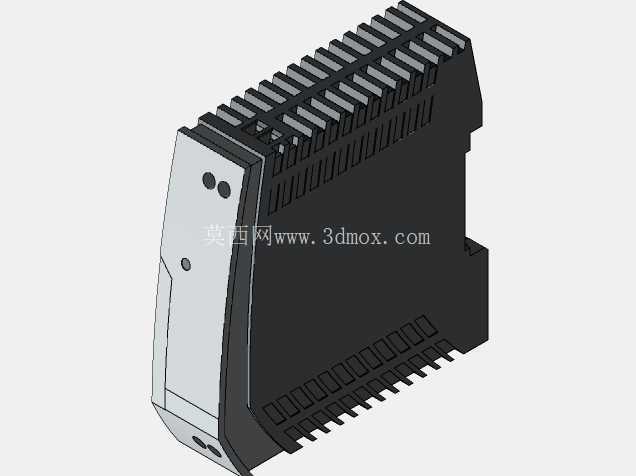

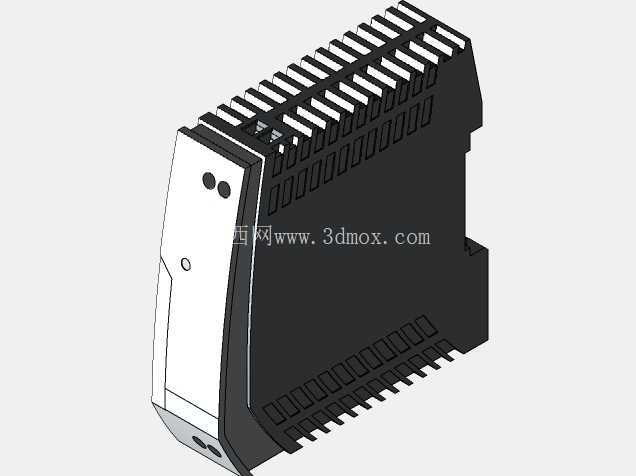

　　从建模还原的角度看，这款电源的模型完整还原了实物的所有结构细节，包括壳体的散热格栅纹理、导轨卡扣的结构形态、接线端子的位置与尺寸、正面标识的排版位置，在做电气柜三维布局设计时，可以直接导入模型进行安装排布校验，提前核对安装间隙、布线空间，避免现场安装时出现元件干涉、布线空间不足的问题，也能用来做控制柜的数字化样机展示，直观呈现柜内元件的排布效果。
