直列六缸活塞式内燃发动机结构设计

　　这款直列六缸活塞发动机的三维结构，完整还原了往复式内燃机的核心传动与配气逻辑，在商用车动力总成、固定式发电机组、小型工程机械动力配套领域都有对应的实际应用场景。做结构设计的时候最先要锚定的是整机的安装边界，直列布局的优势在于缸体沿曲轴轴向一字排布，整机宽度尺寸控制更友好，对于前置后驱车型的机舱布局、固定机组的机架安装来说，不需要预留V型布局的双侧缸体倾斜空间，安装定位点可以沿缸体下沿的油底壳结合面均匀布置，侧向的进排气歧管接口预留了足够的管路装配余量，不会和周边的冷却管路、线束固定支架产生干涉。

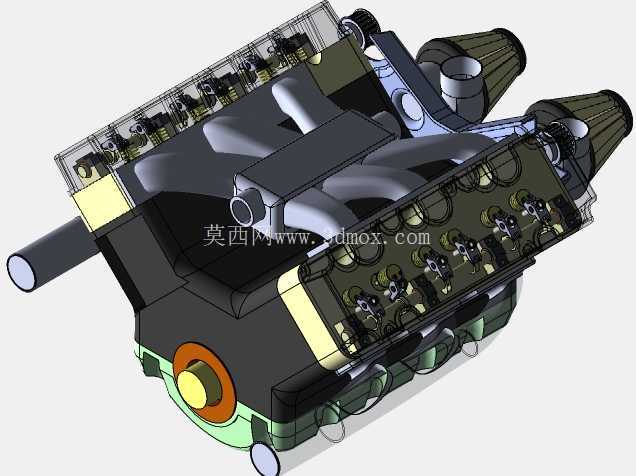

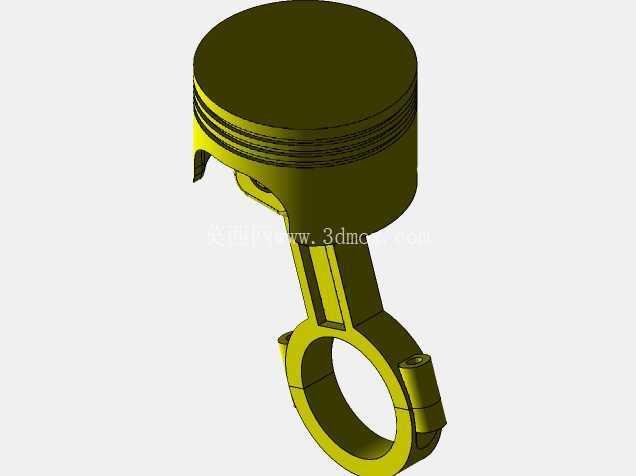

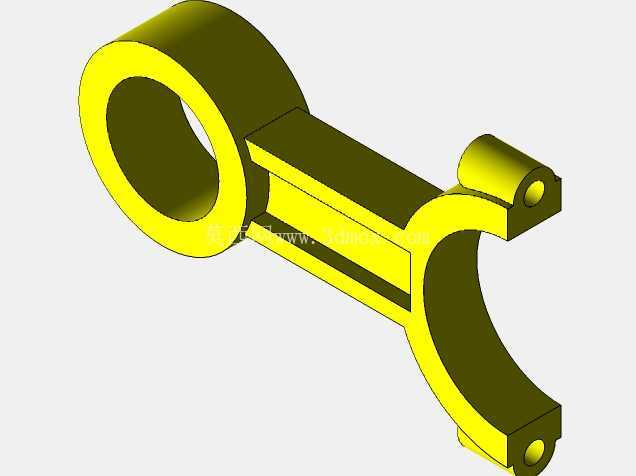

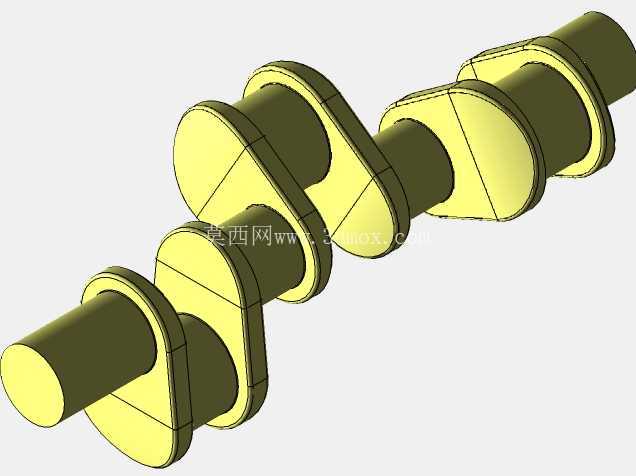

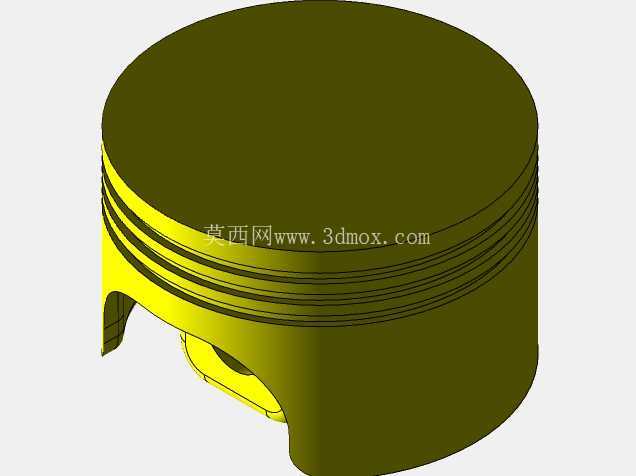

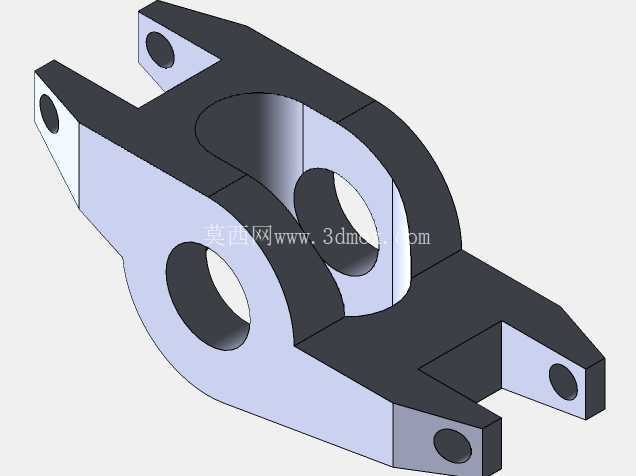

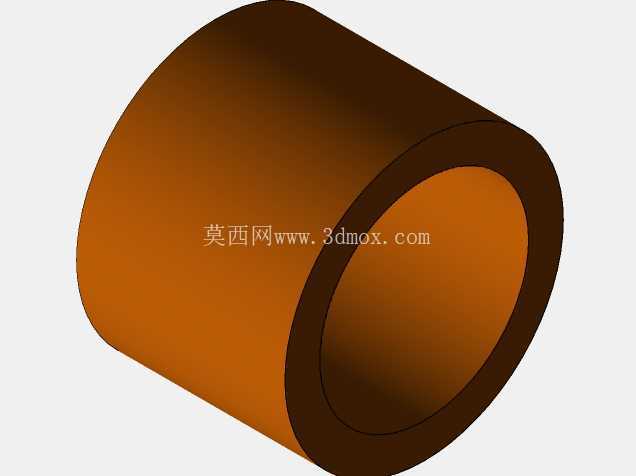

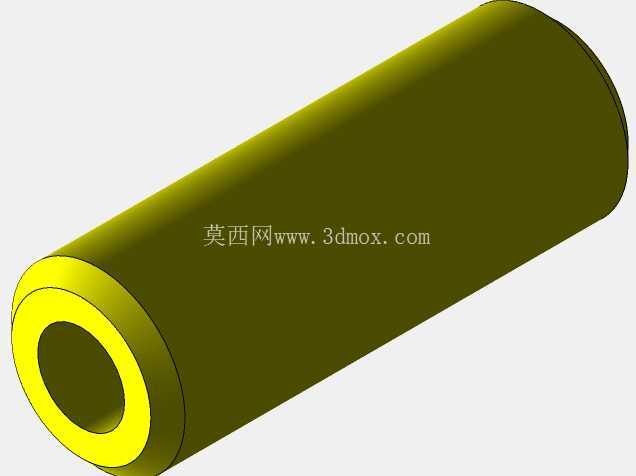

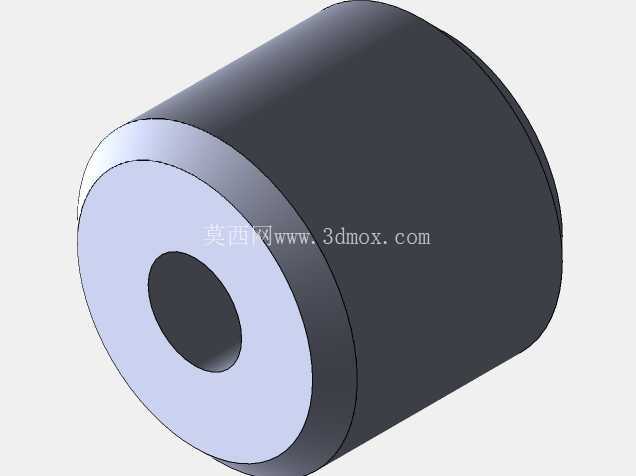

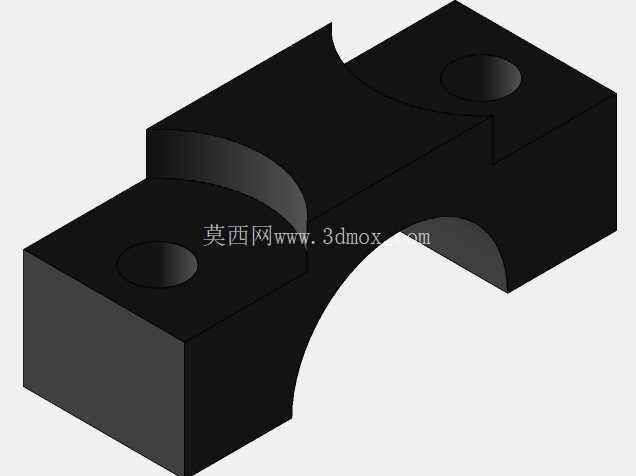

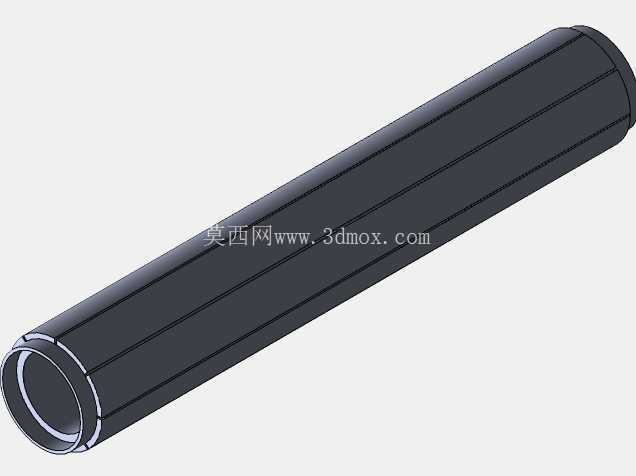

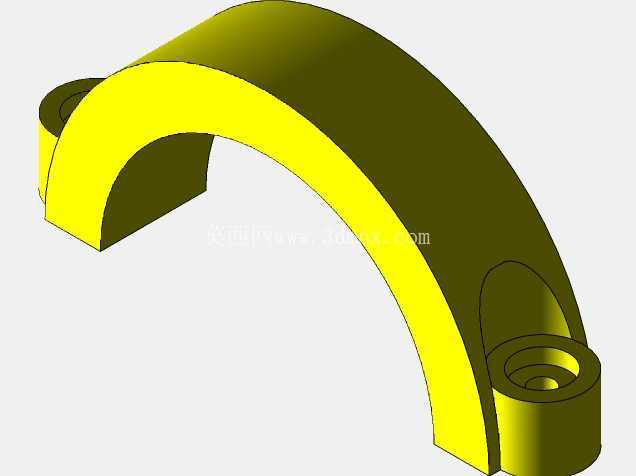

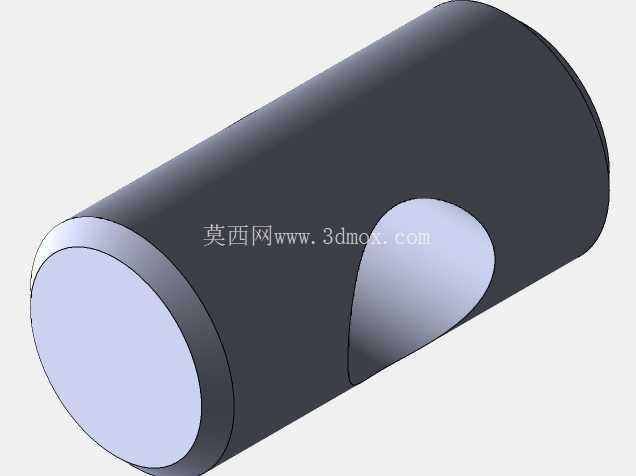

　　从功能特性来看，六缸的点火间隔角为120度，相比四缸机180度的点火间隔，动力输出的平顺性有本质提升，曲轴的动平衡设计不需要额外加装大尺寸平衡轴来抵消一阶二阶往复惯性力，曲轴本身的曲拐对称排布就能实现自身惯性力的平衡，这也是很多大排量商用车、追求运行平稳性的固定动力机组偏好直列六缸布局的核心原因。模型里完整还原了活塞、连杆、曲轴的传动配合关系，活塞的裙部型线、活塞环槽的位置都按照实际量产机型的配合公差做了结构还原，连杆大头的剖分结构、连杆轴承的安装位都做了清晰的结构表达，拆解的时候可以直接看到曲柄销和连杆大头的配合间隙预留逻辑，对于做曲柄连杆机构运动仿真的从业者来说，这个模型的运动副约束参考价值很高。

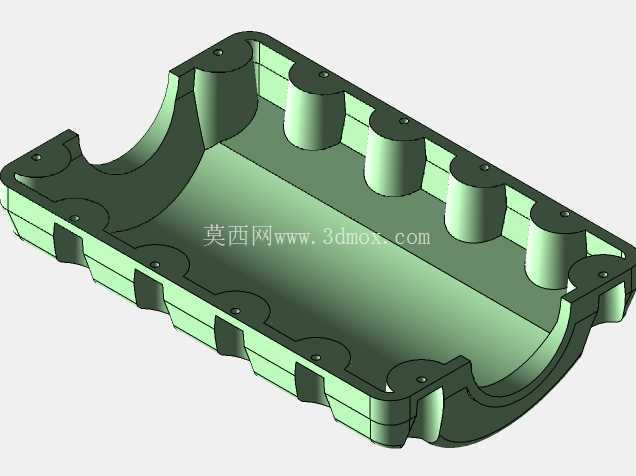

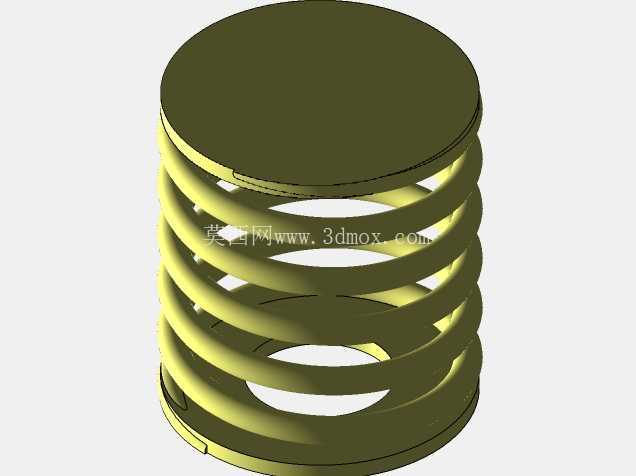

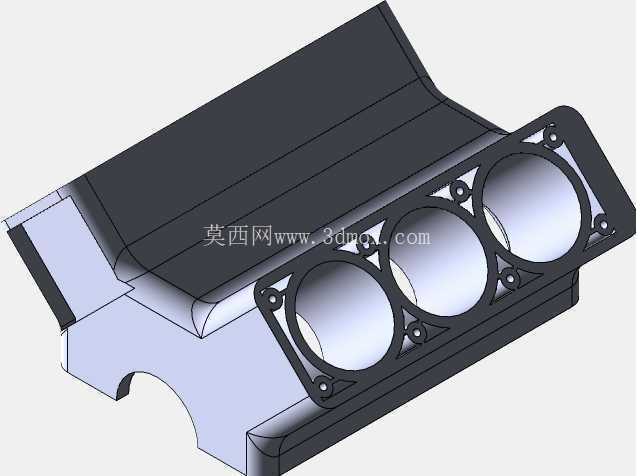

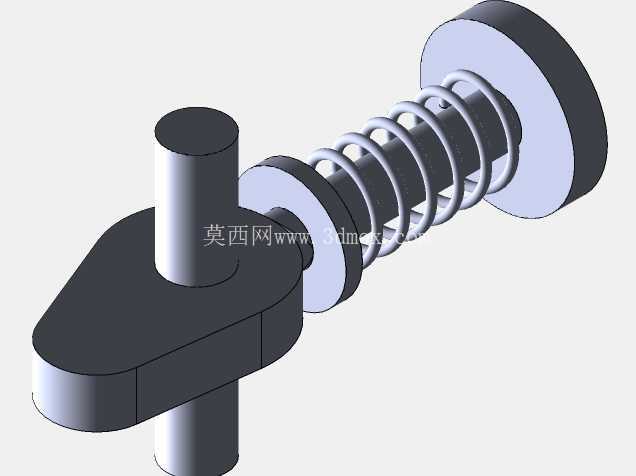

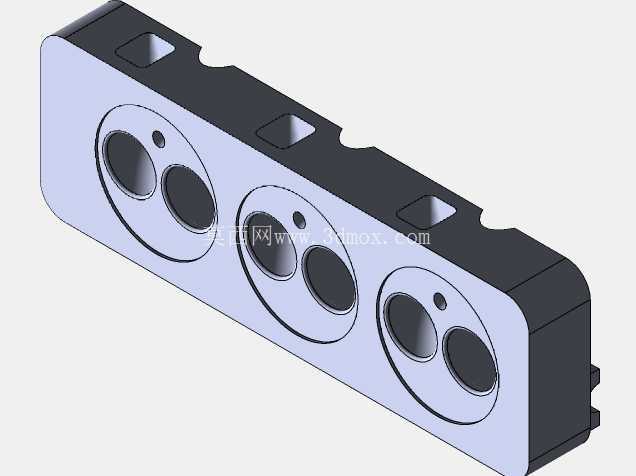

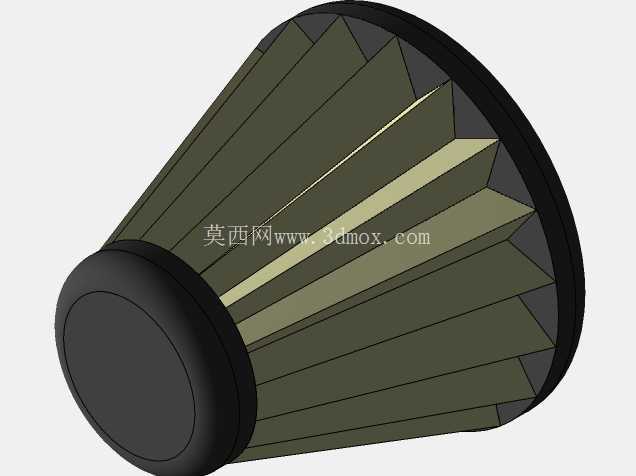

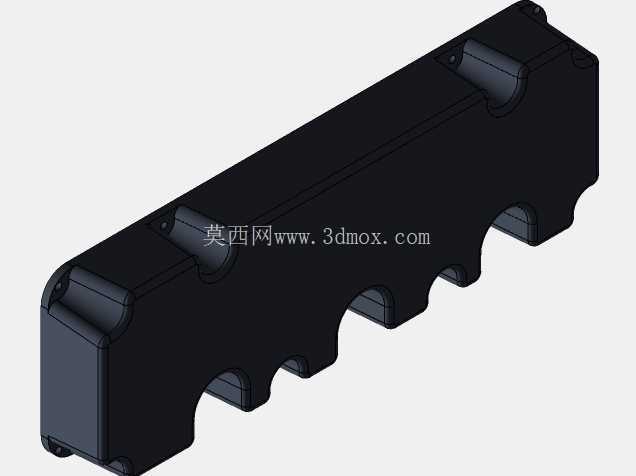

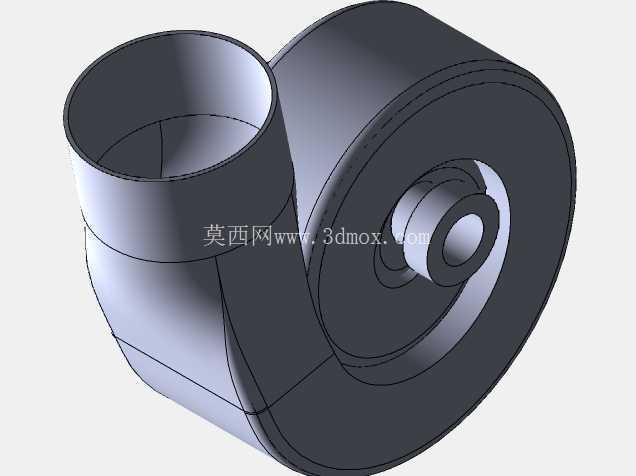

　　配气机构的设计上，模型采用的是顶置凸轮轴的结构，每缸的进排气门数量、气门弹簧的安装位、凸轮轴的凸轮型线对应的气门升程行程都做了结构还原，进排气道的走向在缸盖内部做了流畅的曲面过渡，没有出现直角弯折的流道结构，能最大程度降低进排气的阻力，提升充气效率。缸体的水套结构在半透明的模型视图里可以看到完整的冷却水流道，围绕每个气缸套的外壁都布置了连通的冷却腔，从缸体前端的水泵进水口进入的冷却液，可以均匀流经每个气缸的高温区域，再通过缸盖的水套孔进入缸盖，冷却燃烧室、气门座圈这些热负荷最高的区域，最后从缸盖后端的出水口流出进入散热器，整个冷却回路的流道截面变化平缓，不会出现冷却液滞留的局部过热区域。

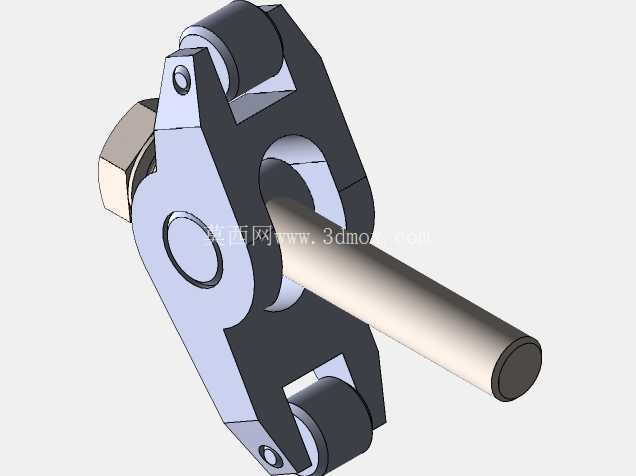

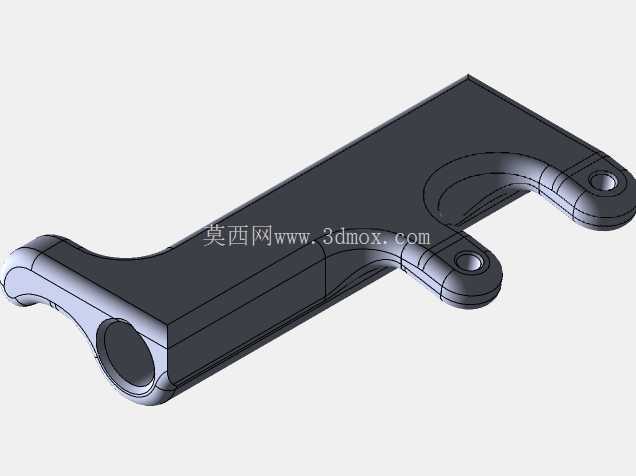

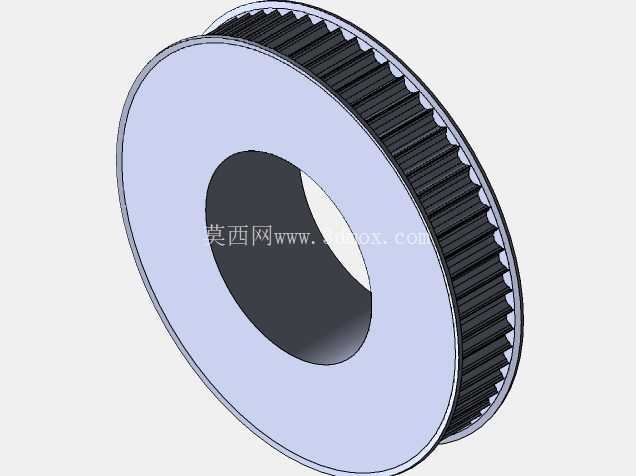

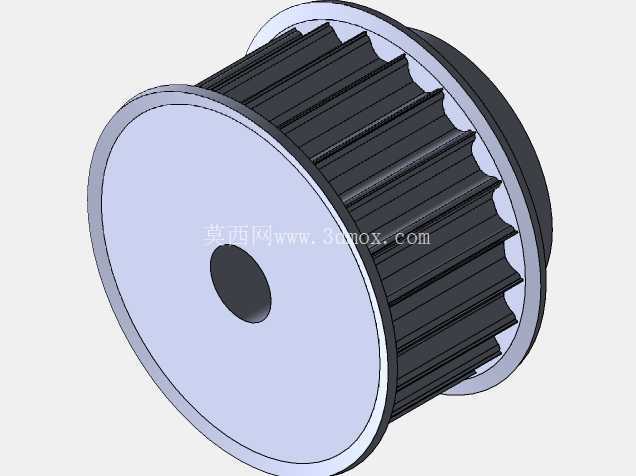

　　安装边界的设计上，整机的前端轮系预留了水泵、发电机、空调压缩机的安装支架位置，皮带轮的槽型对应多楔带的传动尺寸，张紧轮的安装位也做了位置预留，不需要额外在缸体上打孔固定。后端的飞轮壳连接尺寸匹配主流的手动、自动变速器输入轴规格，飞轮的启动齿圈参数和起动机的驱动齿轮参数做了对应匹配，启动的时候齿轮啮合不会出现顶齿、打齿的问题。油底壳的深度设计考虑了车辆倾斜工况下的机油泵吸油可靠性，集滤器的位置布置在油底壳的最低储油区，即使在爬坡、侧倾的工况下，也能保证机油泵持续吸油，不会出现吸空导致的润滑失效。

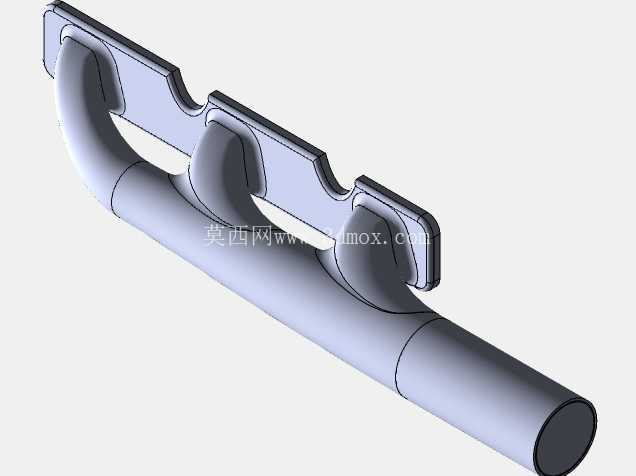

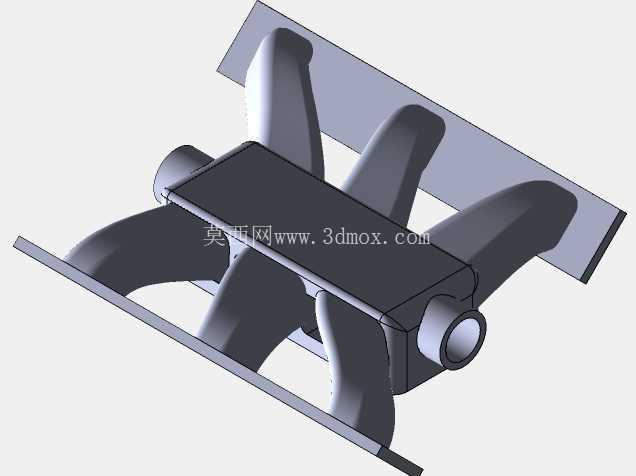

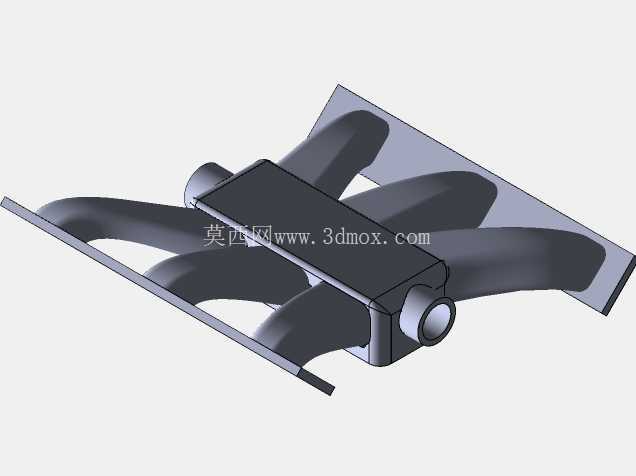

　　做这类动力装置的三维建模，最容易出问题的就是运动件的间隙预留，比如活塞在上止点的时候，气门和活塞顶部的气门坑之间必须预留足够的安全间隙，防止气门运动过程中撞击活塞；连杆在运动过程中，连杆身和缸筒下沿、曲轴平衡块之间也要预留足够的摆动间隙，不能出现运动干涉。这个模型里所有运动件的相对位置都经过了运动仿真校验，所有配合面的公差预留都符合量产发动机的设计规范，不管是用来做教学演示、结构参考，还是做二次开发的基础结构，都能提供很直观的结构参考。另外进排气歧管的法兰连接尺寸、密封面的结构都做了标准化设计，和后续的排气后处理装置、进气增压管路的连接不需要额外做转接法兰，能直接对接通用规格的管路配件，减少整机配套时候的改装工作量。
