单缸往复式内燃动力装置结构

　　在小型通用动力、航模动力、教学演示教具的应用场景里，单缸动力单元是最基础也最具代表性的结构载体，很多初学者接触动力结构设计都是从这类单元入手，它的结构逻辑覆盖了往复式内燃机的全部核心原理，没有多缸机的配气相位叠加、平衡轴补偿等复杂结构，能清晰呈现从化学能到机械能的完整转换路径。从实际用途来看，这类小排量单缸结构常被适配到小型植保无人机、油动航模、便携发电单元、迷你摩托这类对动力总成重量、体积有严格限制的设备上，相比同功率的电机加电池组合，它的能量密度优势明显，能在更小的自重下提供更长的持续作业时间，适合野外无外接电源的作业场景。

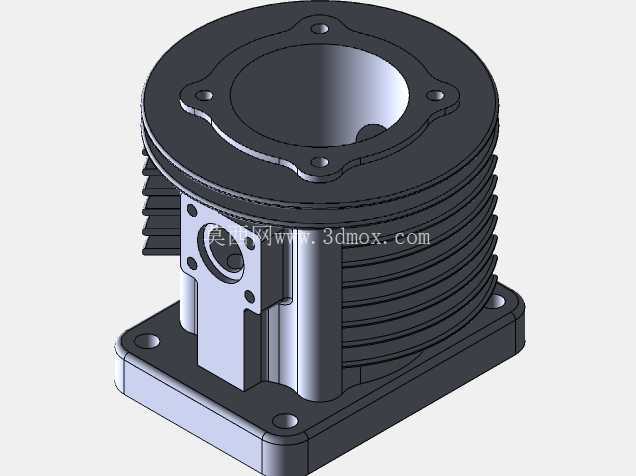

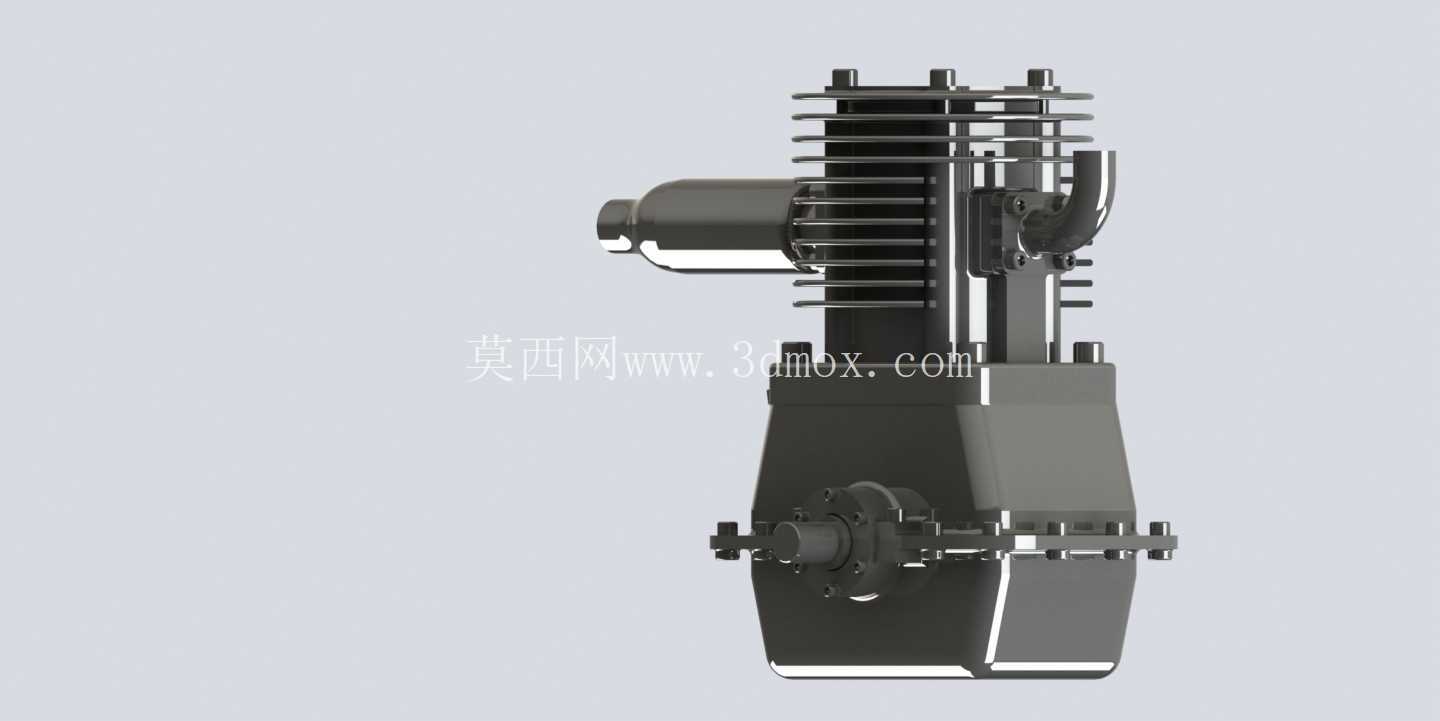

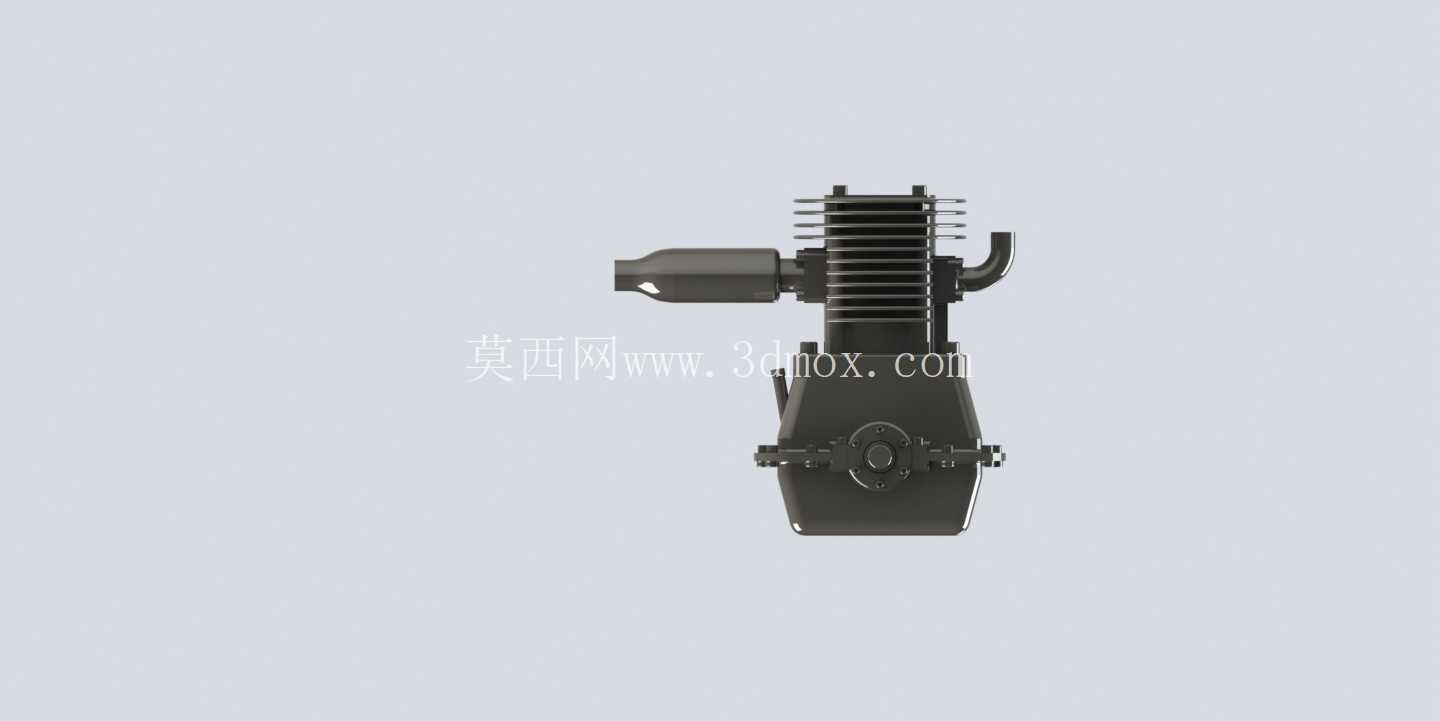

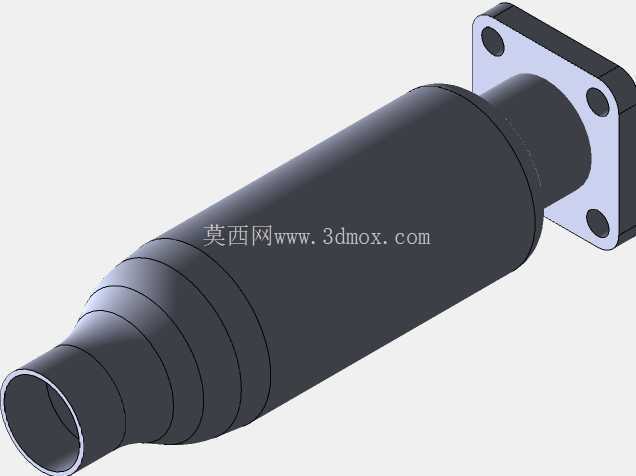

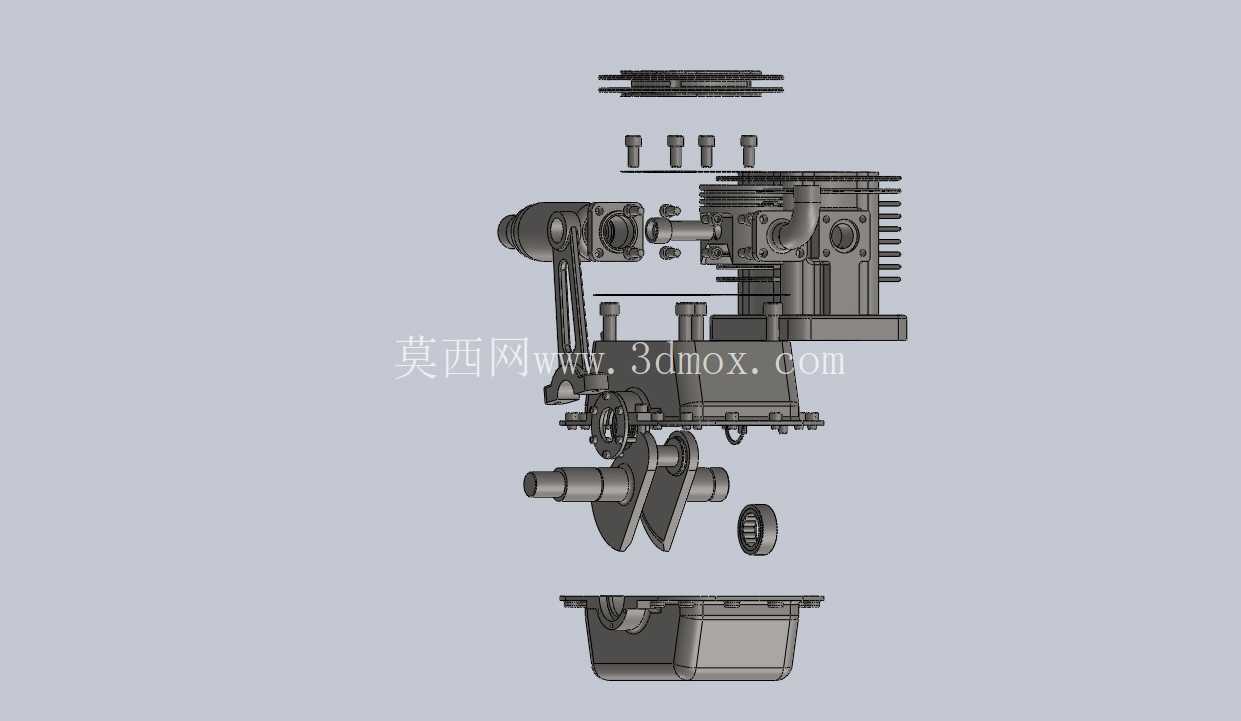

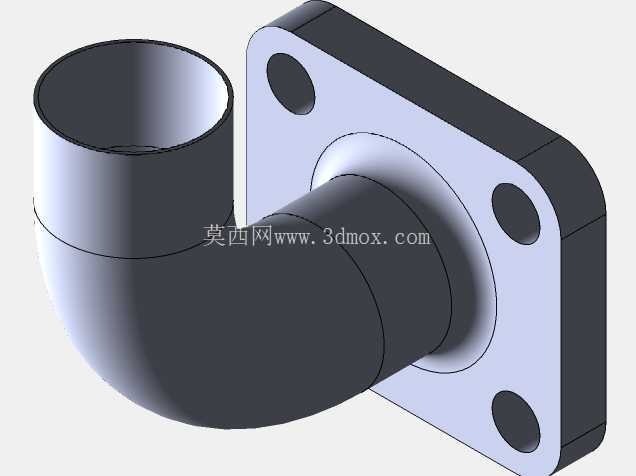

　　从功能特性来看，这个结构完整还原了单缸二冲程或者四冲程动力单元的核心组成：顶部带密集散热鳍片的气缸体是核心做功腔体，鳍片的排布方向顺着设备行进时的气流方向设计，不需要额外加装水冷管路、散热风扇等附件，依靠行驶或者作业时的迎面风就能完成散热，大幅简化了附属结构，降低整体自重。侧部伸出的化油器安装座负责油气混合通路的对接，安装座的接口尺寸匹配常规小型化油器的法兰边界，安装时不需要额外做转接座就能直接固定，接口处的密封槽预留了0.8mm的密封胶圈安装位，能避免负压工况下出现油气泄漏，影响空燃比稳定性。另一侧的弯管结构是排气通路，排气口的朝向避开了化油器进气侧，防止高温排气被吸入进气道导致进气温度过高、充气效率下降，弯管的曲率经过平滑过渡，减少排气阻力，避免排气背压过高影响做功效率。

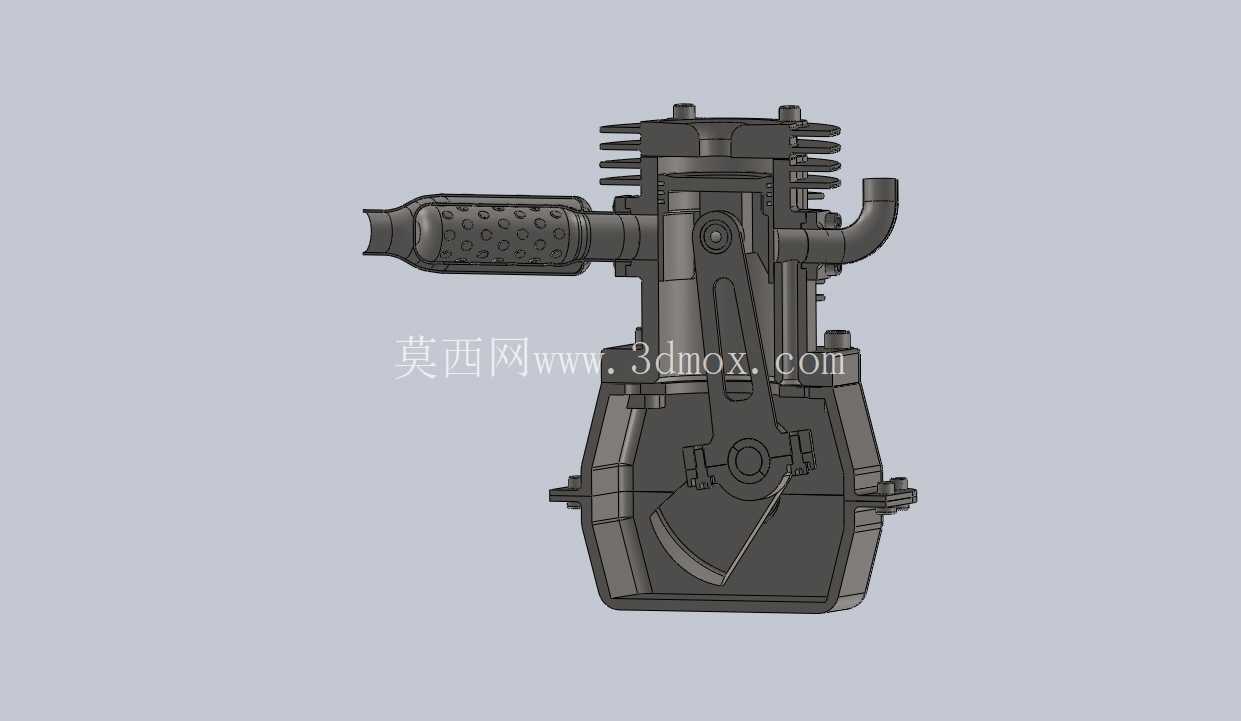

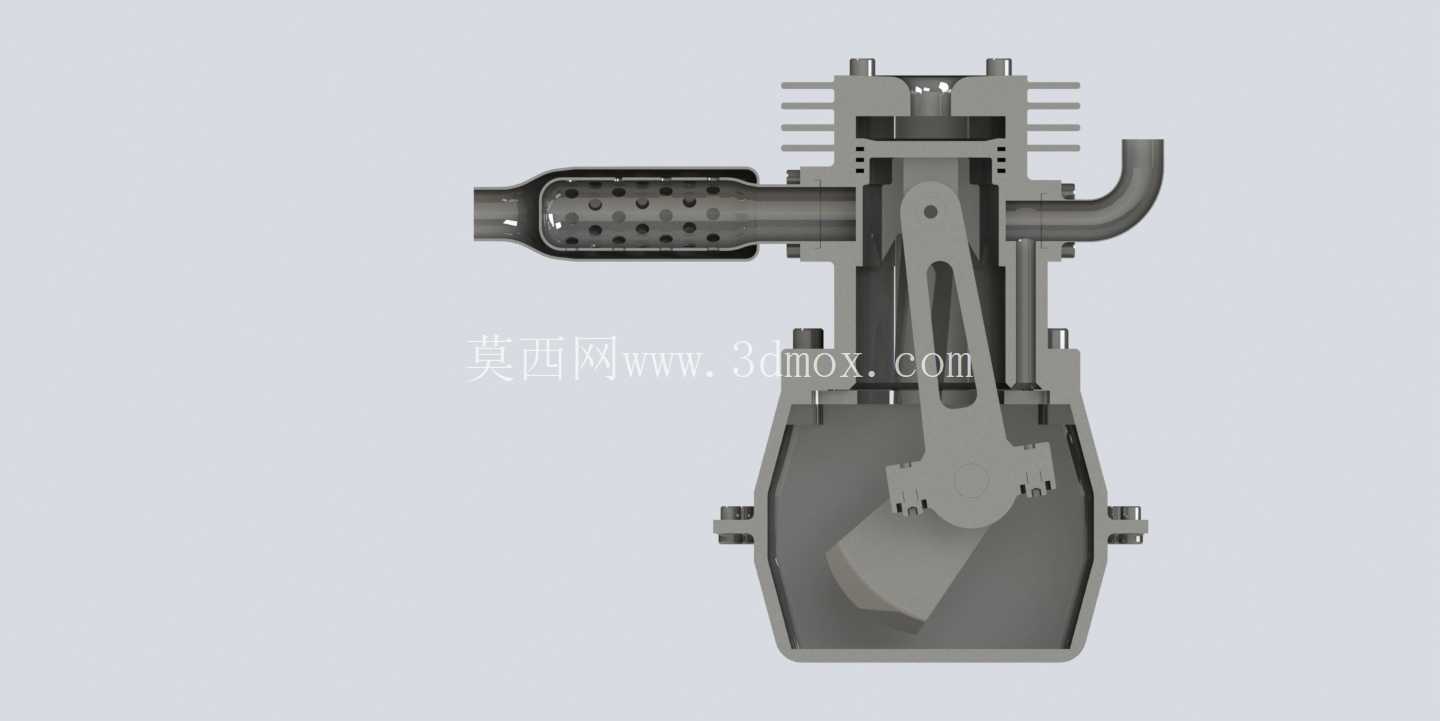

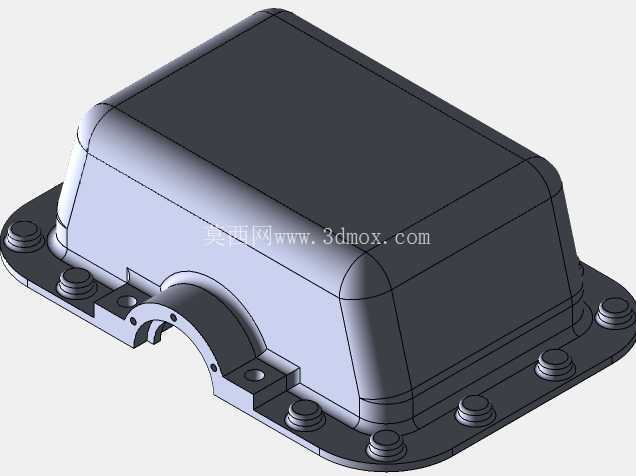

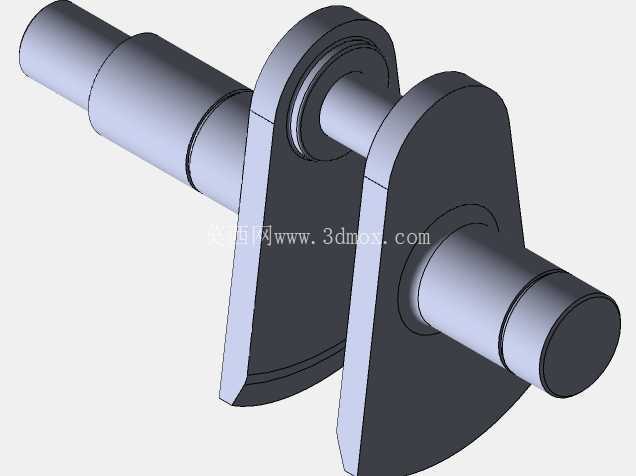

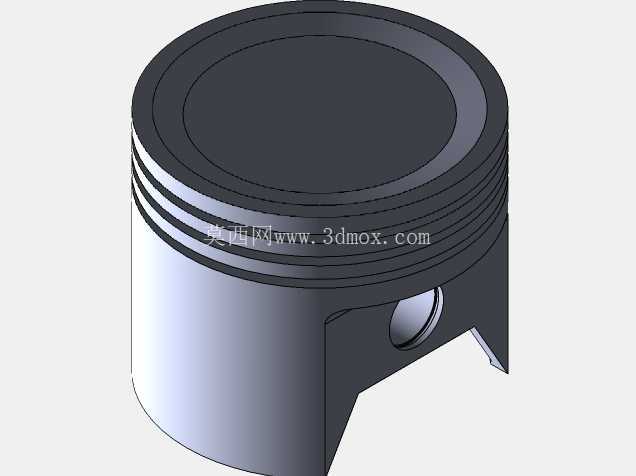

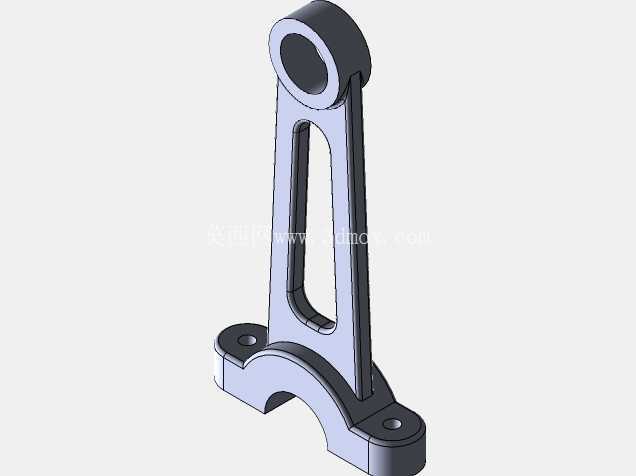

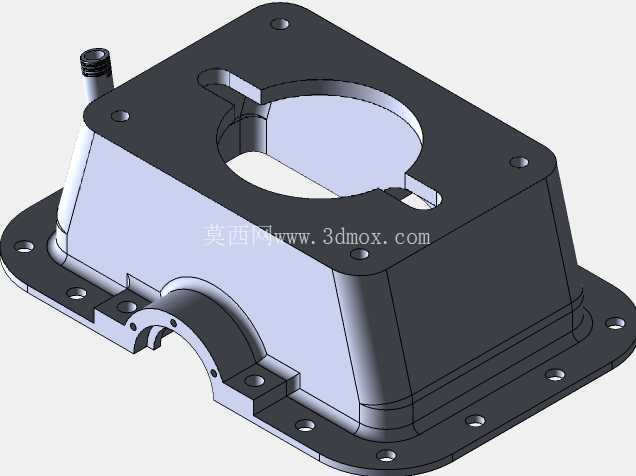

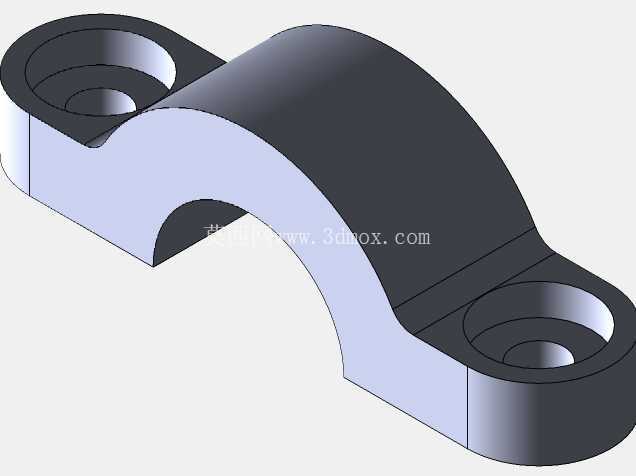

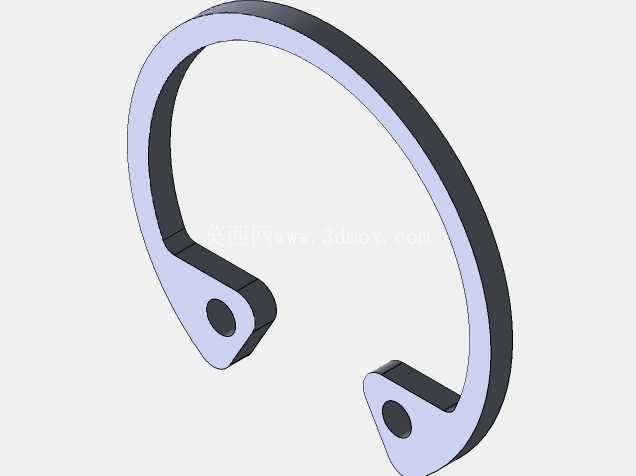

　　下部的曲轴箱腔体集成了曲柄连杆机构的安装空间，曲轴的两个支撑轴承位同轴度公差控制在0.02mm以内，保证曲轴高速转动时不会出现偏磨，连杆的大小头孔位平行度公差同样控制在严格范围内，减少活塞往复运动时的侧压力，降低气缸壁的磨损速率。活塞部分的环槽结构预留了气环、油环的安装位置，环槽的宽度公差匹配标准小型活塞环的尺寸，不需要定制非标密封件就能完成装配，降低后期维护的配件成本。

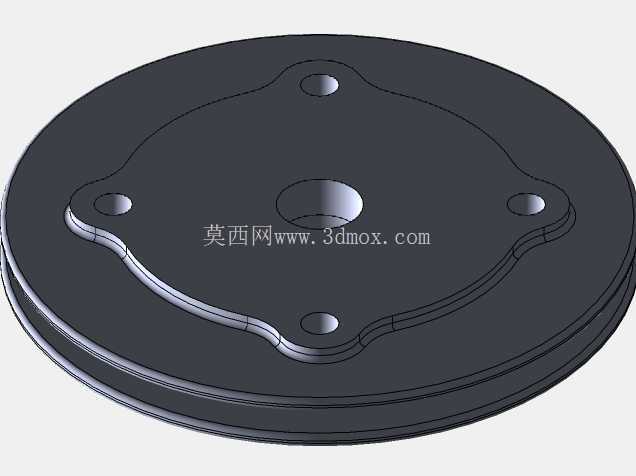

　　设计思路上，整个结构优先考虑了装配工艺性，所有的连接螺栓孔都做了等规格统一设计，除了气缸盖和曲轴箱连接的主螺栓外，其余附属结构的固定螺栓都采用同一种规格，装配时不需要频繁更换工具，减少装配失误率。外形尺寸方面，整个动力单元的最大外轮廓控制在长180mm、宽120mm、高160mm的边界内，安装脚位的孔距采用通用小型动力的标准安装尺寸，能直接替换同级别排量的现有单缸动力单元，不需要对搭载设备的安装机架做额外修改，适配性更强。安装边界上，化油器侧预留了30mm的操作空间，方便后期调整油针、安装空滤；排气侧预留了40mm的排气管对接空间，不需要切割结构就能加装消音器；曲轴输出端伸出曲轴箱端面25mm，能直接安装皮带轮、离合器或者螺旋桨连接座，不需要额外加装延长轴。

　　从结构细节来看，气缸体和曲轴箱的结合面做了0.05mm的平面度处理，装配时只需要涂覆薄层密封胶就能保证腔体密封，不会出现漏油、漏气的问题。散热鳍片的厚度从根部到端部逐渐减薄，既保证了根部的结构强度，又提升了端部的散热效率，鳍片之间的间距保持在6mm，避免作业时杂草、灰尘堵塞鳍片间隙导致散热失效。油门摇臂的安装位预留了复位弹簧的挂接点，摇臂的转动行程和化油器节气门的开度行程完全匹配，不会出现节气门开度过大或者过小的问题，保证动力输出的线性度。整个结构没有冗余的装饰性设计，每一处结构都服务于功能实现，不管是用于教学演示拆解，还是作为小型设备的动力总成适配参考，都能清晰呈现单缸动力单元的设计逻辑，帮助从业者快速理解往复式动力的核心结构要点，在做同类产品设计时可以直接参考其安装边界、结构布局思路，减少前期方案验证的时间成本。
