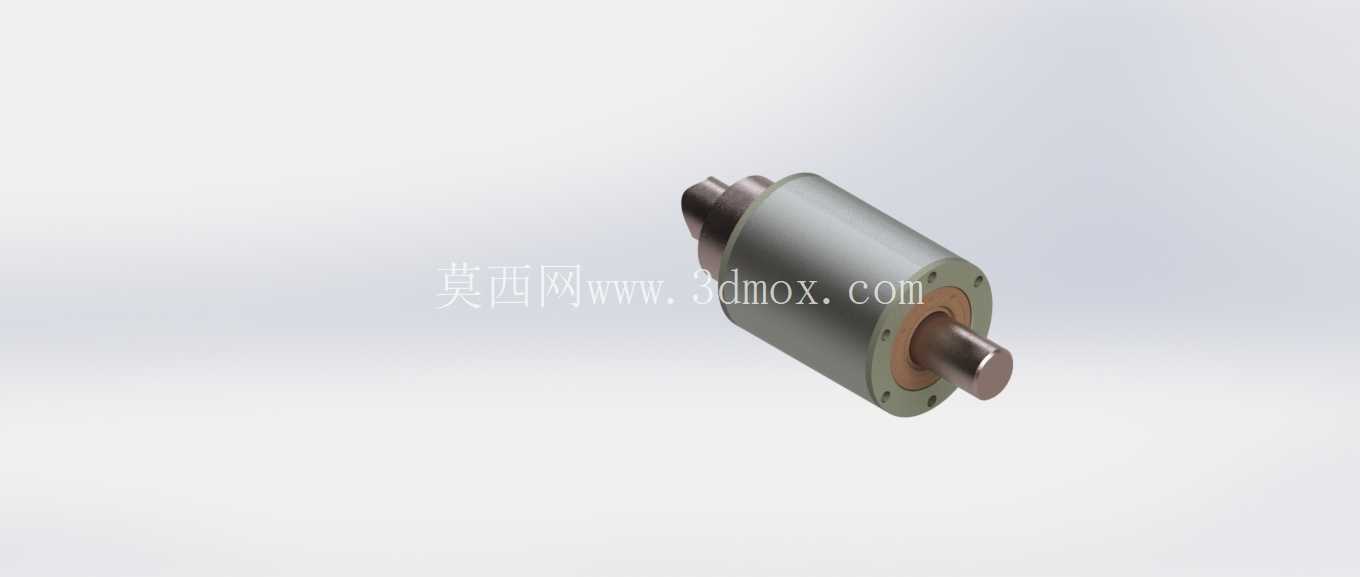

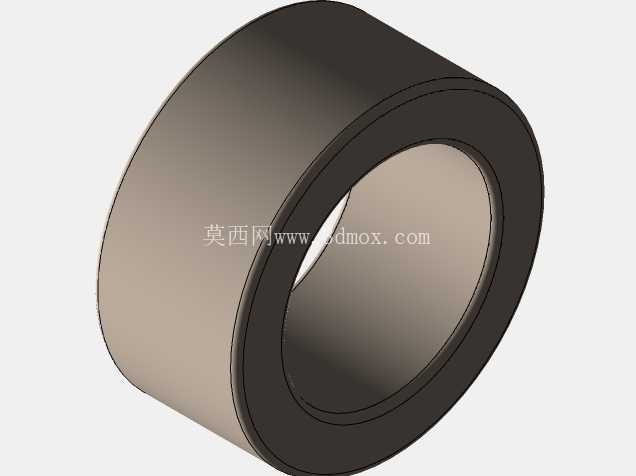

20mm轴径带密封旋转轴承支撑座结构

　　这款轴径适配20mm的密封式旋转支撑座，在常规输送线辊筒驱动端、小型搅拌设备的动力输出轴定位、轻工包装机械的导辊轴系固定场景中都有很高的适配性，日常做设备改造或者非标轴系设计时，经常会遇到轴端需要同时兼顾径向承载、旋转顺滑度以及防尘防溅密封的需求，这款结构刚好能覆盖这类工况的使用要求。从实际使用的角度看，这类支撑座不需要额外加工复杂的安装基座，自身集成了轴承定位、密封防护以及轴端固定的相关结构，安装时只需要将对应轴径的转轴穿入内孔，通过端盖的紧固螺钉锁定轴承外圈，配合轴用挡圈或者轴肩完成内圈的轴向定位，就能实现稳定的旋转支撑，相比分体式的轴承座加密封端盖的组合方案，整体装配的同轴度更容易保证，也能减少现场装配的零件数量，降低装配出错的概率。

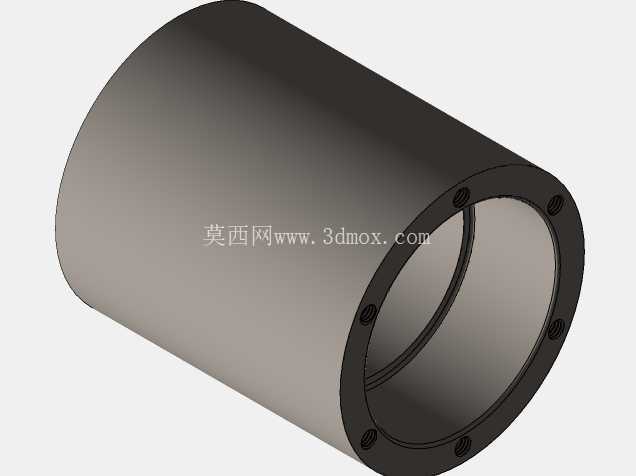

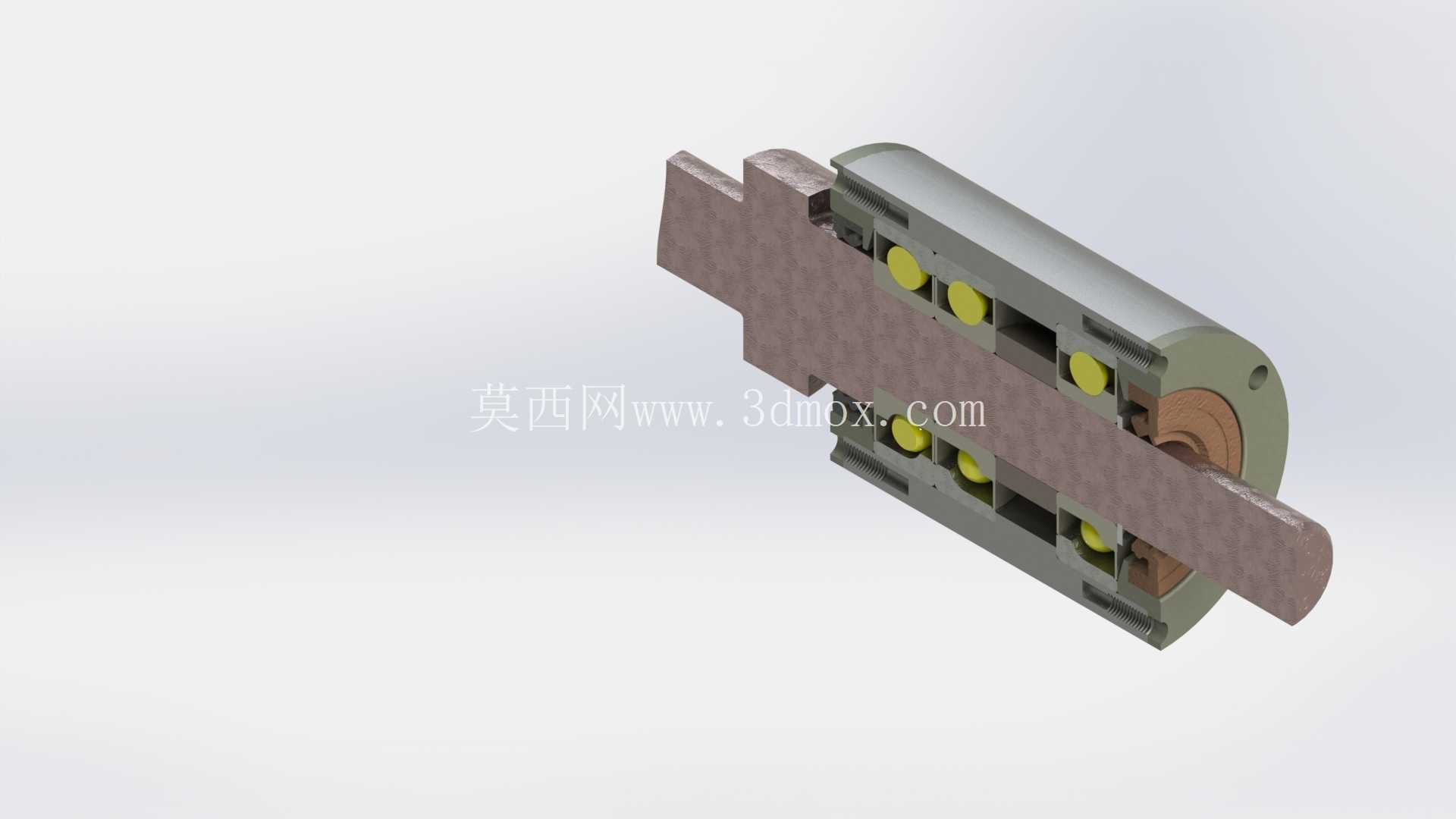

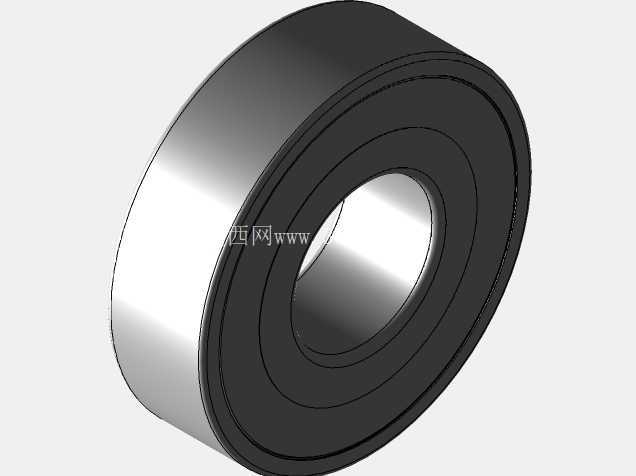

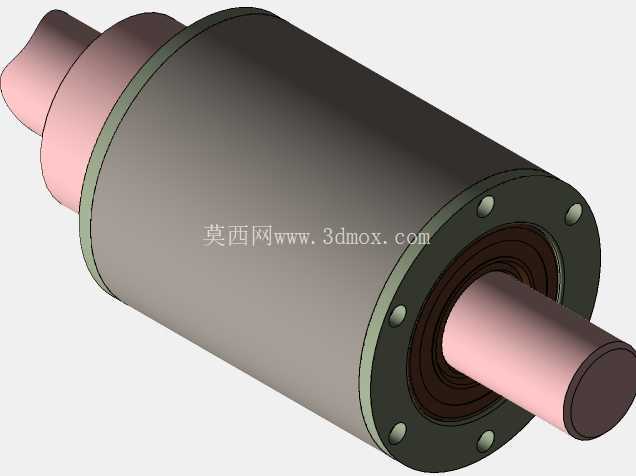

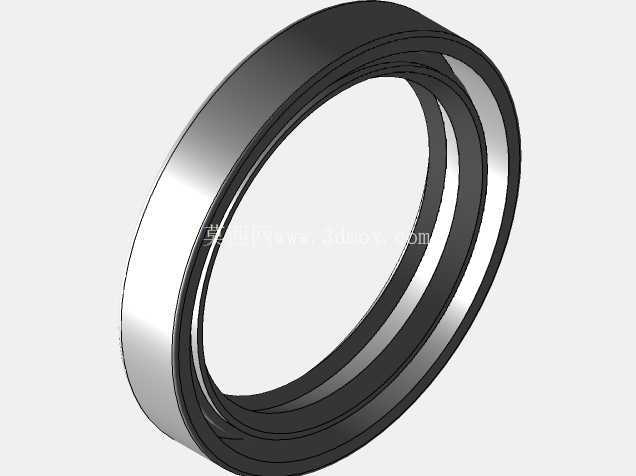

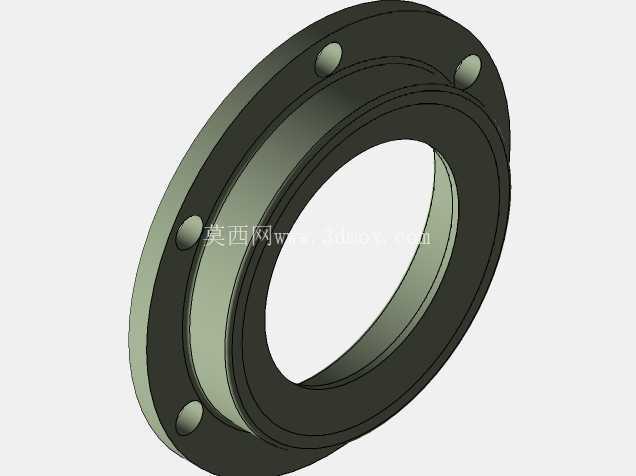

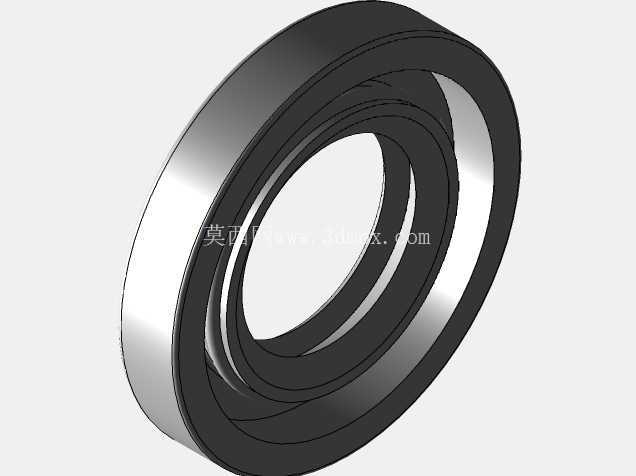

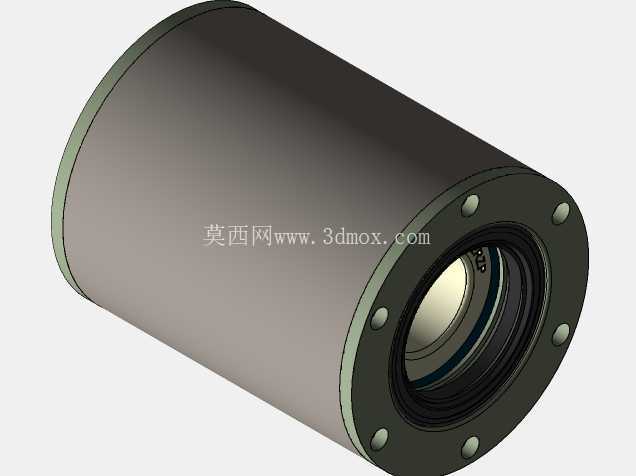

　　设计层面上，这款支撑座的壳体采用了圆柱形的主体结构，两端伸出的定位轴颈可以直接穿入设备安装板的预制孔内，通过法兰端的安装孔完成周向和轴向的固定，不需要额外设计复杂的定位止口，对于安装板的加工精度要求更低，普通的激光切割下料或者钻床加工就能满足安装精度要求。内部的轴承位公差选择了过渡配合的公差带，既可以保证轴承外圈安装后不会出现跑圈的问题，也不会因为过盈量太大导致轴承装配后预紧力过大，引发运转时温升过高的问题。密封结构采用了内置的接触式橡胶密封，和SKF标准的密封轴承形成双重防护，在有少量切削液飞溅、粉尘较多的木工加工或者食品输送场景下，能有效阻挡外界的杂质进入轴承滚道，延长轴承的维护周期，不需要频繁拆开加注润滑脂。

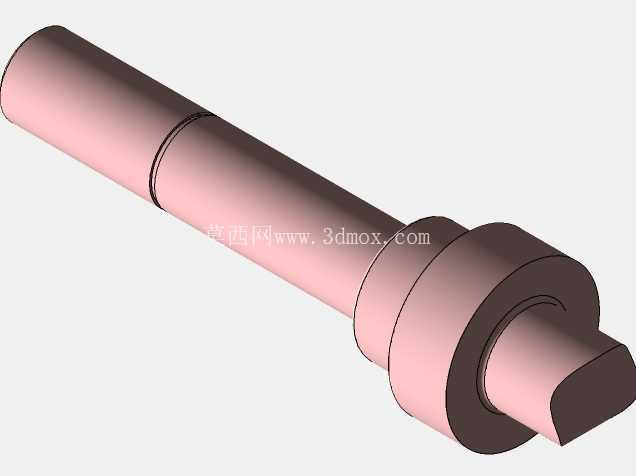

　　从安装边界来看，主体的最大外径控制在合理范围内，两端伸出的轴段长度适配常规10-15mm厚度的设备安装板，法兰端的安装孔采用了均匀分布的设计，不管是水平安装还是垂直安装都能适配，不会出现安装位干涉的问题。转轴的伸出端可以直接同步带轮、链轮或者联轴器，不需要额外加装轴套，轴端的中心孔可以作为加工时的定位基准，也能在后期维护时作为顶出轴承的受力点，方便拆解更换易损件。

　　在做三维建模的时候，这款结构的细节处理很贴合实际加工的要求，所有的棱边都做了合理的倒角，避免装配时划伤操作人员或者密封件，轴承安装位的根部预留了退刀槽，方便机加工时保证轴承位的圆柱度，端盖的紧固螺钉采用了标准的内六角圆柱头螺钉，都是市面上容易采购的标准件，后期维护替换不需要定制特殊零件。实际选型的时候，需要注意匹配对应的轴径公差，转轴和轴承内圈的配合选择基孔制的过渡配合，保证运转时内圈和轴同步旋转，不会出现相对滑动磨损轴颈的问题，安装时不要直接敲击轴承端面，应该通过套筒均匀受力将轴承压入安装位，避免损伤轴承的滚道和保持架。这类支撑座在低速运转的工况下表现稳定，额定的径向载荷可以满足大部分轻工设备、小型输送设备的使用需求，不需要额外增加支撑点就能保证轴系的刚性，减少轴运转时的挠度，避免出现轴端跳动过大引发的传动件磨损加快的问题。
